제출: Vikram

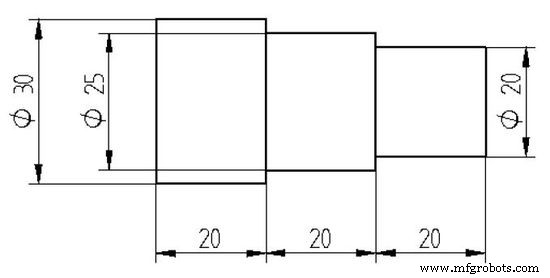

도시된 부품의 계단형 터닝 조작을 위한 ISO 프로그램 작성(캔드 사이클 사용). 공작물 직경 30mm.
N0 G90 F0.5 S1200 T0101 M03 N10 G00 X30 Z2 N11 G71 U0.5 R0.5 N12 G71 P30 Q80 U0.05 W0.05 N30 G01 X20 Z0 N40 G01 X20 Z-20 N50 G01 X25 Z-20 N60 G01 X25 Z-40 N70 G01 X30 Z-40 N80 G01 X30 Z-60 N100 G28 U0 W0 N110 M05 M30
계단형(Step) 형상 G71 적용 예제:
CNC 기계
작성자: Vikram 요약 완전한 부품을 가공하는 CNC 선반 프로그램입니다. 외부 전체 프로파일은 G71 선삭 사이클을 사용하여 가공하며, G71 사이클이 두 번 사용됩니다. 도면/이미지 CNC 프로그램 G90 G21 G18 G55; T0400 M06 S2000 M03; G00 Z0.0; X31.0; G01 X30 F60; G71 U0.5 R0.2; G71 P2 Q3; N2 G01 X0.0; X14.14 Z-7.07; Z-17.07; X19.14; Z-54.76; X25.4; N3 X 29.21 Z-64.76; G00 X 30.
작성자: Vikram 요약 G72 엔드밀 사이클을 사용하여 부품의 완전한 외부 윤곽을 절삭하는 CNC 선반 프로그램입니다. 도면/이미지 CNC 프로그램 G90 G21 G18 G55; T0400 M06; S2000 M03; G00 Z0.0; X31.0; G01 X30 F60; G72 W0.5 R0.2; G72 P2 Q3; N2 G01 Z-40.69; G03 X 23.92 Z-37.69 R3; G02 X17 Z-34.69 R3; G01 Z-31.69; G03 X 11.25 Z -28.69 R3; G01 Z-10.0; G03 X2.0
