정밀 가공 기술 리뷰 2022년 7월:IMTS 머시닝 센터 미리보기

매달, 우리는 PM 공급업체로부터 받았습니다. 7월에는 IMTS 2022에서 강조될 일부 머시닝 센터에 초점을 맞췄습니다.

PM의 7월 머시닝 센터 쇼케이스에는 직관적인 머시닝 및 표면 처리를 제공하는 고속 VMC가 포함됩니다. 유연성을 위해 설계된 VMC; 정확한 성능과 속도를 위해 설계된 시스템, 선형 곡선으로 스핀들 움직임을 제어합니다. 아래에 설명된 대로 더 많은 정보를 제공합니다.

정밀 가공의 광범위한 스펙트럼에 걸친 최신 신제품은 Production Machining의 신제품을 온라인에서 확인하십시오.

정밀 가공 산업의 최신 뉴스, 제품 기술 및 운영 모범 사례에 대해 자세히 알아보려면 Production Machining's 구독을 고려하십시오. 무료 월간 인쇄 잡지.

PM의 6월 기술 리뷰를 읽어보세요.

전체 제품 게시물을 읽으려면 아래의 각 링크를 클릭하세요.

직관적인 가공, 표면 처리를 제공하는 고속 VMC

사진 제공:기계 확장

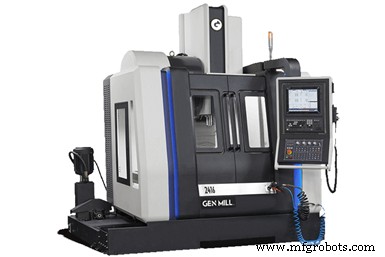

Expand Machinery의 Genmill VFM-2416 5축(4+1)은 업계 최고의 정밀 부품 공차를 위해 2,700개의 블록 예측 기능을 갖춘 고속 가공 시스템입니다. 더 빠른 제어 외에도 제조업체는 더 직관적인 3D 표면 가공과 더 나은 마감의 이점을 누릴 수 있습니다. 이는 전체 5축 기계의 이점을 제공하여 설정 감소, 공구 단축, 품질 개선, 처리량 향상 및 더 복잡한 공작물을 기계 가공할 수 있는 기능을 제공합니다. 또한 360도 회전 동작과 -20도에서 +120도까지의 스윙 각도를 갖춘 100mm 백래시 제로 롤러 캠 틸팅 로터리 테이블이 특징입니다.

유연성을 위해 설계된 수직형 머시닝 센터

사진 제공:Hardinge

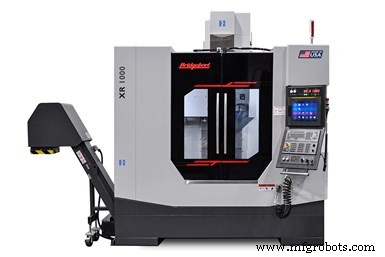

Hardinge의 Bridgeport XR1000 VMC는 단순한 공작물과 고품질 몰드/다이부터 복잡한 프리즘 부품에 이르기까지 모든 것을 가공하는 데 매우 적합하다고 합니다. 고해상도 15인치 터치 스크린이 있는 최신 FANUC Plus 제어 시스템을 자랑하며 사용 편의성을 높이고 운영 효율성을 개선하며 작업 현장에 더 많은 제어를 제공하도록 설계된 iHMI(Intelligent Human Machine Interface)가 특징입니다. Bridgeport XR1000의 일부 표준 기능에는 12K 에어 오일 다이렉트 드라이브 스핀들, Big Plus CAT 40, 12,000rpm 스핀들 속도, CT40 또는 BT40 테이퍼 스핀들, Big-Plus 페이스 테이퍼 스핀들, 고정력 드로우 바, 리지드 태핑이 포함됩니다. 및 열 보상.

Mikron Multistar CX-24는 작은 부품을 위한 다양한 가공 기능을 제공합니다.

사진 제공:Mikron

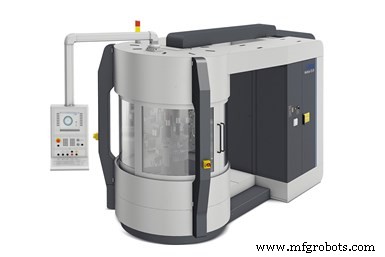

Mikron은 Multistar가 소형 정밀 부품을 위한 다용도 가공 시스템이며 이송 기계는 광범위한 응용 분야로 잘 알려져 있다고 말합니다. 사출 시스템 및 가스 버너, 전기 커넥터, 통신 및 오디오/비디오, 의료 부품 및 임플란트용 부품에 잘 작동한다고 합니다. 강철, 비철금속 또는 알루미늄과 같은 재료로 만들어진 Multistar 기계 부품은 직경 범위가 0.4~35mm이고 최대 길이가 최대 65mm입니다. 고정밀 회전 이송 기계에는 24개의 스테이션이 있습니다. 전체 CNC 또는 기계식 버전도 있습니다. 모두 매우 정확한 제조 및 반복성을 제공한다고 합니다.

교량형 VMC는 절단 성능, 정확성을 위해 제작되었습니다.

사진 제공:DN 솔루션

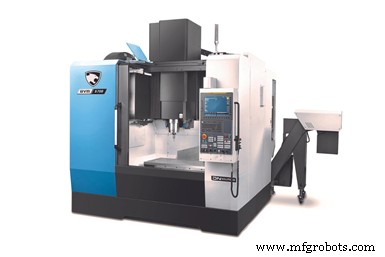

디엔솔루션즈(구 두산공작기계) BVM 5700은 수직형 머시닝센터(VMC) 제품군의 최신 제품이다. 회사는 BVM 5700이 절단 성능과 정확성을 위해 제작된 구조와 함께 무게가 17,000파운드인 거대한 기계라고 말합니다. 다리형 구조와 일방향 이동 테이블을 통해 고객이 더 무거운 부품을 처리하고 강성을 높여 절단할 수 있다고 회사는 말합니다. 그 디자인과 순수한 질량은 또한 정밀한 표면 조도가 요구되는 고품질 3D 가공 표면 조도를 제공하는 우수한 감쇠 특성을 제공한다고 보고되고 있습니다. BVM 5700은 프로덕션 프로토타입 환경에서 빛을 발한다고 합니다.

밀링 시리즈에 고이송 추가

사진 제공:Kyocera Precision Tools

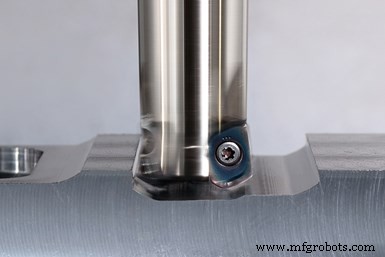

Kyocera Precision Tools는 MFH-MAX로 인덱서블 고이송 밀링 라인을 확장하여 자동차 부품, 난삭재 및 금형 가공을 비롯한 다양한 응용 분야에서 칩 제거 성능을 제공합니다. 더 깊은 절삭 깊이를 수행할 수 있는 MFH-MAX는 작업에 착수하고 공작물을 가공하는 데 필요한 패스 수를 줄여 시간을 절약하도록 설계되었습니다.

작은 공작물을 수용하는 5축 머시닝 센터

사진 제공:Mitsui Seiki

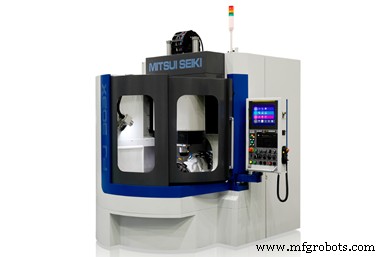

Mitsui Seiki의 PJ 303X 5축 머시닝 센터는 최대 높이 230mm, 직경 280mm(9" x 11"), 무게 20kg(44lbs.)의 공작물을 처리할 때 최고의 정밀도와 다양성을 제공한다고 합니다. 일반적인 응용 분야는 렌즈 몰드, 의료 제품, EDM 전극 및 연료 전지 구성 요소와 같은 광범위한 중요 부품에 적용됩니다. PJ303X는 크고 중요한 부품보다 작은 부품을 정확하게 가공하도록 설계되었습니다. X, Y 및 Z축 이동은 각각 300mm, 325mm 및 200mm(11.8", 12.8", 7.9")입니다.
