산업용 로봇 오퍼레이터 스테이션 완벽 가이드

오퍼레이터 스테이션(Ops Station)은 로봇 시스템 전체 워크셀을 제어하는 외부 컨트롤 패널입니다. 로봇 오퍼레이터 스테이션은 모든 로봇 또는 워크셀의 필수 요소로, 복잡한 로봇 시스템을 단순화된 버튼 조작으로 제어할 수 있게 하여 오류 발생 가능성을 줄여줍니다. 티칭 팬던트로 로봇 프로그래밍이 완료되면, 오퍼레이터 스테이션을 통해 특정 작업을 호출하거나 비상시에 시스템을 정지시킬 수 있습니다.

로봇 시스템 운영이 복잡해 보일 수 있지만, 오퍼레이터 스테이션은 사용자 친화적인 인터페이스를 제공하여 직원이 로봇 경험이 전혀 없어도 며칠, 때로는 몇 시간 만에 전체 워크셀을 교육받을 수 있게 합니다.

오퍼레이터 스테이션의 일반적인 구성

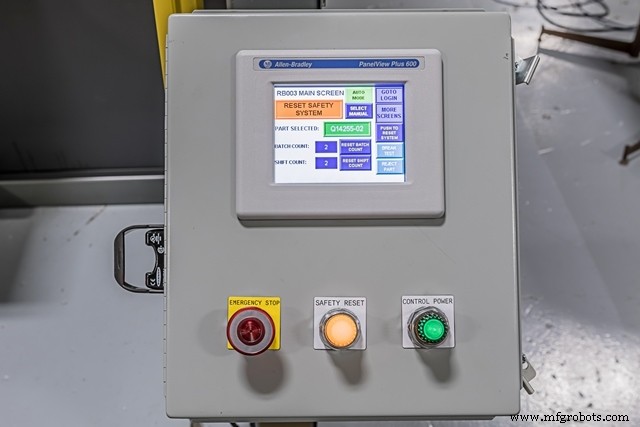

디자인은 다양하지만 일반적으로 6~9개의 버튼으로 구성되며, 사이클 시작, 사이클 홀드, 서보 모터 온/오프, 작업 선택, 안전 결함 리셋, 비상 정지 기능을 포함합니다. 시스템과 로봇에 따라 다양한 유형의 오퍼레이터 스테이션이 사용됩니다. 표준 푸시버튼 타입부터 모니터형 화면이 포함된 복잡한 인터페이스까지 다양합니다.

주요 로봇 브랜드별 표준 버튼 구성

파나소닉(Fanuc) 로봇 시스템

6버튼 및 9버튼 오퍼레이터 스테이션은 셀에 관계없이 4개의 표준 버튼을 가집니다. 나머지 2개는 고객 지정 또는 비워둘 수 있습니다. 표준 4개 버튼은 다음과 같습니다:

• (1) 비상 정지(E-Stop) - 셀 전체(로봇 포함)의 전원을 차단
• (2) 결함 리셋(Fault Reset) - 로봇이 감지한 알람을 리셋하며, 티칭 팬던트와 연동됨
• (3) 홀드 버튼(Hold) - 비상 상황이 아닌 경우 로봇을 서서히 정지시킴
• (4) 사이클 스타트(Cycle Start) - 로봇 프로그램 시작

시스템에 안전 기능이 있는 경우 5번째 버튼으로 안전 리셋(Safety Reset)이 필수입니다. 안전이 침해될 때마다 표시등이 켜지며, 안전 조치 후 버튼을 눌러 로봇 운전을 재개합니다.

모토만(Motoman) 로봇 시스템

마찬가지로 6버튼 및 9버튼 옵션이 있으며, 셀에 관계없이 5개의 표준 버튼이 포함됩니다: (1) 비상 정지, (2) 리셋, (3) 홀드, (4) 사이클 스타트, (5) 서보 온. 마지막 버튼은 고객 지정 또는 비워둡니다.

로봇웍스(RobotWorx)의 솔루션

로봇웍스는 파나소닉, 모토만, ABB 로봇 시스템용 오퍼레이터 스테이션을 제공합니다. 각 스테이션은 작업별로 맞춤 제작 가능하지만, 기본적으로는 로봇 브랜드별로 표준화되어 있습니다. 다양한 로봇 회사(파나소닉, 모토만, 쿠카, ABB)의 솔루션을 제공하며, 귀사의 시설과 예산에 맞는 최적의 워크셀 설계 및 구축을 지원합니다.

추가 오퍼레이터 스테이션 및 산업용 로봇에 대한 자세한 정보는 로봇웍스 온라인 또는 전화(877-762-6881)로 문의하세요.
