기능적인 납땜 클램프 설계 및 3D 프린팅하기

납땜 클램프는 회로나 납땜할 대상을 직접 만지지 않고도 납땜 작업을 할 수 있게 해주는 훌륭한 도구입니다. 이 도구는 회로 기판의 부품을 납땜, 조립, 또는 디솔더링할 때 큰 도움이 됩니다. 사용하지 않는 오래된 3D 프린터를 이용해 납땜 클램프의 3D 모델을 제작해보면 어떨까 하는 생각이 들었습니다. 제가 이 납땜 클램프 3D 모델을 어떻게 만들었는지 모든 과정을 상세히 설명했으니, 여러분도 마음에 드실 거라 확신합니다.

필수 구성품

• 3D 프린터
• 핫글루 몇 방울
• 금속 와이어

3D 프린터

3D 프린터는 물병 뚜껑, 꽃병, 각종 도구, 의상 등 필요한 거의 모든 것을 3차원으로 출력할 수 있는 장비입니다. 제가 사용하는 3D 프린터는 저렴한 모델이지만 출력 품질이 꽤 좋습니다. 물론 더 비싸고 더 큰 물체를 더 정밀하게 출력할 수 있는 고가 모델들도 있습니다. 3D 프린터 사용 경험은 정말 환상적입니다. 이것저것 많이 만들었는데, 심지어 작동하는 플루크(측정기)도 출력해봤을 정도니까요!

납땜 클램프 3D 모델 출력 및 조립 방법

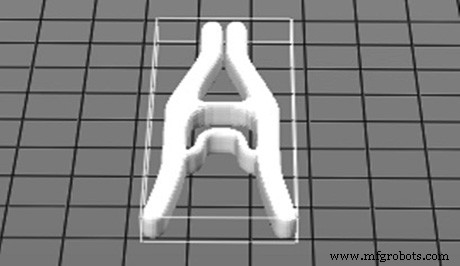

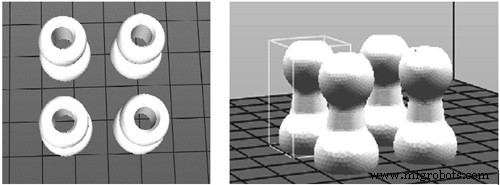

1. 모듈 출력하기: Thingiverse(thing:1014657)에서 파일을 다운로드해 원하는 수만큼 출력합니다. 저는 6개를 출력했습니다.

2. 클램프 출력하기: Thingiverse(thing:4227)에서 클램프 파일을 받습니다. 실측해 보니 클램프가 모듈의 구멍보다 약간 커서, 살짝 축소 스케일링하여 끼워 맞췄습니다.

3. 두 모듈 결합하기: 두 모듈이 단단히 고정되도록 적절히 결합합니다.
4. 구리 와이어 삽입: 구멍에 구리 와이어를 넣어 유연성을 확보합니다. 이 과정은 영상에서 자세히 보여드립니다.

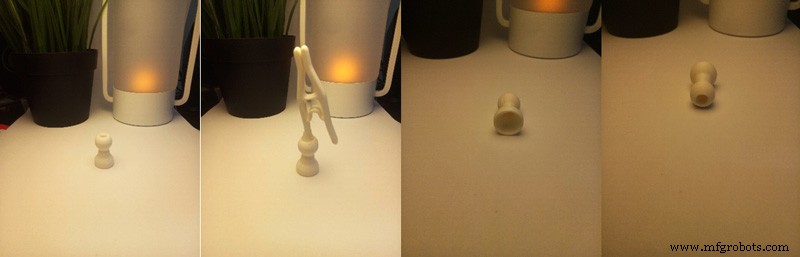

5. 클램프 고정하기: 핫글루로 클램프를 모듈의 둥근 부분에 단단히 붙입니다.

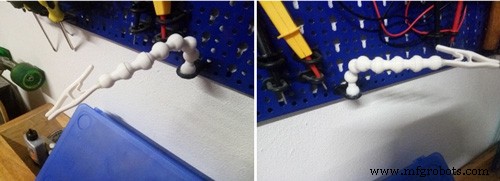

완성! 납땜 클램프 3D 모델

작업 완료!

모든 과정을 설명했습니다. 최종 모델이 어떻게 생겼고 작동하는지 더 자세히 알고 싶다면 영상을 참고해 주세요. 부품 출력에 2시간, 조립에 15분 정도 걸렸는데, 정말 실용적인 프로젝트라 마음에 듭니다.

행운을 빕니다!

작성자: MADE by Alemazzo | 이메일: Alemazzoli27@gmail.com
