터널 게이트가 사출 성형 부품을 개선하는 방법

핀 또는 포스트 게이트라고도 하는 터널 게이트는 수지를 금형 캐비티로 전달합니다. 파팅 라인 아래에서 비스듬히 가공됩니다.

사출 성형을 위한 부품을 설계할 때 해결해야 할 금형의 핵심 요소는 금형 캐비티로 용융된 수지(플라스틱)의 흐름을 제어하는 ​​게이트입니다. 게이트는 주형에 수지를 전달하는 시스템인 러너가 주형 캐비티와 만나는 연결부입니다.

게이트는 다양한 모양과 크기로 제공되며 다양한 방식으로 플라스틱을 캐비티로 이동시킬 수 있습니다. 게이팅 옵션에는 가장 일반적인 탭 게이트, 핫 팁 게이트 및 터널 게이트(핀 또는 포스트 게이트라고도 함)가 포함되며 이 블로그 게시물에서 중점을 둡니다.

Protolabs에서는 고객 금형에 터널 게이트를 설계하고 가공하는 기능을 제공합니다. 최종 결과는 종종 외관상 더 만족스럽고 완성된 부품의 일관된 게이트 흔적입니다. 이 결과는 작업자가 부품을 수동으로 트리밍해야 하는 언급된 다른 기존 게이팅 옵션과 비교한 것입니다. 이러한 다른 방법론은 수동 트리밍 프로세스로 인해 가변성이 있으며 일반적으로 더 크고 외관상 더 눈에 띕니다.

터널 게이트 정의

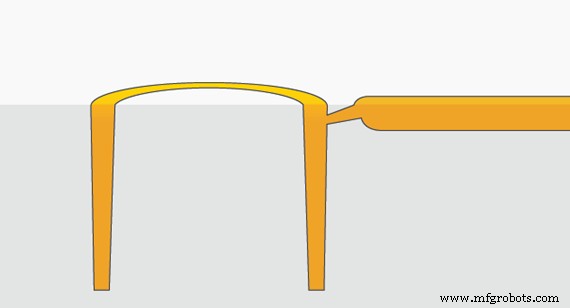

그렇다면 실제로 터널 게이트는 무엇입니까? 성형 게이트의 일종으로 몰드의 파팅 라인 아래에서 비스듬히 가공되어 부품 성형 시 러너(언급한 바와 같이 금형 캐비티에 수지를 전달함)에서 부품이 자동으로 전단됩니다. 방출. 따라서 이젝션 프로세스의 일부로 러너가 부품에서 절단되기 때문에 부품 자체에서 게이팅 시스템을 수동으로 다듬을 필요가 없습니다.

다른 게이팅 방법에 비해 터널 게이트는 외관상 더 일관적인 게이트 흔적을 남깁니다.

터널 게이트에 적합한 재료

터널 게이트는 사출 성형에 사용할 수 있는 모든 재료와 함께 사용할 수 없습니다. 터널 게이트는 부품이 배출될 때 터널 게이트 가장자리에서 재료가 전단되는 능력에 의존하기 때문입니다. 재료가 너무 유연하면 적절한 전단 작업을 수행할 수 없습니다. 또한 재료가 너무 부서지기 쉬운 경우 터널과 러너가 배출하기에 충분히 유연하지 않아 처리 문제가 발생할 수 있습니다. 또한 마모성이 높은 재료는 날카로움이 필요한 전단 모서리를 빠르게 마모시켜 게이트 수명을 크게 단축시킵니다.

터널 게이트에 사용할 수 있는 재료는 다음과 같습니다.

• ABS
• PP
• ABS/PC
• HPDE
• PC
• LDPE

당사의 재료 비교 가이드는 각 특정 플라스틱에 대한 자세한 내용을 제공합니다. 또한 포켓 크기의 재료 선택기는 몰딩 프로젝트에 적합한 재료를 식별하는 데 도움이 되는 빠른 참조 가이드입니다.

터널 게이트로 부품 견적 받기

Protolabs에서는 견적 프로세스 중에 좋은 터널 게이트 후보를 적극적으로 찾습니다. 사출 성형 부품이 위에 제시된 기준에 맞는 것으로 보이고 주문형 제조(ODM) 금형인 경우 터널 게이트 금형으로 표시되고 인용될 가능성이 높습니다. 터널 게이트 호환성에 대한 심사를 보장하기 위해 터널 게이트, 검토를 위해 검토될 것입니다.

기타 사출 성형 설계 리소스

궁극적으로 많은 변수가 사출 성형 부품 제작 방식에 영향을 미칠 수 있습니다. 부품 형상, 재료 선택, 금형 설계 등이 있습니다. 이를 염두에 두고 이 게시물 외에도 사출 성형에서 분리선과의 경쟁 및 성형 부품의 외관 향상에 대해 읽을 수 있습니다. 여기에서 더 많은 디자인 팁을 찾을 수 있습니다. 입문자를 위한 사출 성형 설계의 두 번째 에디션을 주문할 수도 있습니다.
