주조 결함 마스터하기: 주조품 반품 또는 재작업 판단 기준

주조는 현대 제조 산업이며, 주조 제품은 램프 포스트부터 우주 왕복선까지 내구재의 90%에 활용됩니다. 그래도 완벽한 주조품은 없습니다. 시뮬레이션과 공정 기술의 최근 혁신에도 거의 모든 주조 제품은 어느 정도의 결함을 포함합니다. 주조 결함에 대한 명확한 이해는 주조 고객에게 필수적이며, 주조 시설과 협업할 때 현실적인 기대를 세우는 데 도움이 됩니다.

경험 많은 주조 시설은 비용과 품질의 균형을 맞추는 데 능숙하지만, 구매자는 납품 가능 제품의 허용 결함 수준 결정에 밀접하게 관여해야 합니다.

일반적인 주조 결함

가장 흔한 주조 결함 유형은 기공(porosity)과 개재물(inclusions)입니다. 기공은 합금 내 가스로 인해 발생할 수 있으며, 이 경우 결과 결함은 일반적으로 타원형 모양의 작은 음성 결함입니다. 기공은 수축으로도 발생할 수 있는데, 특정 영역에 공급 원료가 부족할 때 일어납니다. 경우에 따라 개재물이나 산화물이 금형 내부로 들어가 기공을 유발하기도 합니다.

사형 주조와 정밀 주조에서는 주입 중 떨어져 나간 금형 조각이나 주조물 측면에 타 들어간 조각으로 인한 개재물을 비교적 흔히 볼 수 있습니다. 정밀 주조에서 셸 개재물(shell inclusions)은 고체화된 부품에 박힌 작은 세라믹 조각으로 나타납니다. 셸 몰드 주조는 때때로 번인(burn-in)을 보이는데, 금형의 모래가 합금과 결합해 셰이크아웃(shakeout) 중 제거되지 않습니다. 개재물은 출하 전 주조소에서 수리하는 경우가 많으며, 많은 경우 낮은 수준의 개재물은 최종 제품에서 허용됩니다.

더 자주 반품 대상이 되는 결함에는 열균열(hot tears), 콜드 랩핑(cold lapping), 휨(bending), 미스런(misruns), 런아웃(runout)이 있습니다. 열균열은 금형 내 과열 지점으로 인해 주조품에 생기는 균열입니다. 콜드 랩핑은 주입 온도나 주입 속도가 최적화되지 않았을 때 발생하며, 한쪽이 다른 쪽과 만나기 전에 너무 많이 식어 주조품에 분할이 생기는 것으로 나타납니다. 휨은 거의 모든 주조 공정에서 발생할 수 있지만, 영구 금형 주조 같은 재사용 금형에서 가장 흔합니다. 미스런은 용융 금속이 금형 공동을 채우지 못할 때 발생합니다. 이는 기울어진 금형, 불충분한 주입, 부적절한 주입 온도에서 기인할 수 있습니다. 특히 사형 주조에서 런아웃도 흔한 결함일 수 있습니다. 런아웃은 손상된 금형이나 코프와 드래그 간 불충분한 밀봉으로 금속이 금형에서 새어 나갈 때 발생합니다.

주조 결함 예방 또는 수리

결함이 반품이나 사내 스크랩으로 이어지면 주조 시설은 워크플로를 조정해 발생률을 줄이거나 제거합니다. 용융 공정과 탈가스 조치로 가스 기공을 줄일 수 있습니다. 수축 기공은 코너를 더 큰 반경으로 설계하거나 금형과 주입 온도를 최적화해 방지할 수 있습니다. 개재물은 용융 중 슬래그를 더 철저히 제거하거나 금형을 코팅해 셰이크아웃까지 온전하게 유지함으로써 줄일 수 있습니다. 미스런은 주로 주입 공정 오류로 인해 발생하며 지침으로 교정할 수 있습니다.

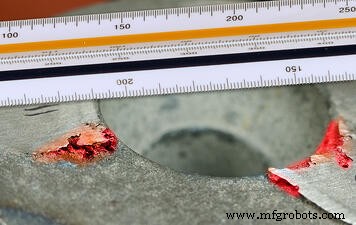

결함 유형, 심각도, 빈도에 따라 주조 시설은 연마(grinding)와 용접(welding) 같은 후처리로 결함을 수리할 수 있습니다. 양성 결함은 연마해 매끄러운 표면을 만들 수 있습니다. 가스나 수축 기공, 경우에 따라 미스런도 용접으로 수리할 수 있습니다. 용접(위 사진)은 결함이 없었을 때 가능했던 것과 같은 사양으로 부품을 복원할 수 있습니다. 특히 열처리 후 용접 소재는 완전 주조 부품과 거의 동일한 물리적 특성을 가집니다.

주조품이 반품 대상이 되는 경우

부품이 반품 대상인지 판단하는 것은 제품 개발 공정의 중요한 측면입니다. 고객과 주조 시설은 허용 가능한 결함 수준에 대해 사전에 합의해야 합니다. 예를 들어 합의된 수준을 초과하는 기공 비율은 반품 대상이지만, 그 미만은 통과합니다.

부품의 특정 특성은 때때로 다른 요건을 가집니다. 예를 들어 가스 기공은 표면이 가공되어 벗겨질 때까지 보이지 않으며, 주조품 내부의 음성 결함을 드러냅니다. 고객 설계는 가공될 특정 영역에서 매우 낮은 기공 수준을 요구할 수 있어 가공 후 매끄러운 표면을 보장합니다.

다른 결함은 반품 대상처럼 보이지만 면밀히 검토하면 그렇지 않을 수 있습니다. 작은 개재물이나 수축은 고객 품질 관리가 검사 중 플래그를 지정할 수 있는 미관상 흠집을 만듭니다. 그러나 비임계 표면에서 일정 수준의 변동성을 수용하는 합의가 고객과 주조소 모두에게 이익이 됩니다. 미관상 결함을 완전히 제거하는 비용이 주조소나 최종 고객 어느 쪽에도 부품 수익성을 해칠 만큼 높을 수 있기 때문입니다.

ASTM, ASME, SAE 등 여러 산업 단체가 허용 결함 수준 결정을 돕는 표준 가이드라인과 등급 시스템을 제공합니다. 이러한 표준은 결함 발생률 측정 척도를 제공하지만, 모든 부품은 각기 다른 요건을 가집니다. 제조 공정은 개선되고 조정되어 부품을 척도 상위로 올릴 수 있지만, 더 높은 품질은 거의 항상 더 높은 비용을 의미합니다.

양쪽 당사자 모두 만족스러운 결과를 보장하려면 주조 시설과 고객이 함께 협력해 주조 품질, 결함 수준, 전체 비용 사이의 균형을 결정해야 합니다.

이글 그룹(Eagle Group)과 함께 주조 제품 설계 및 생산에 대해 자세히 알아보세요: 공차, 역량, 설계 권장사항을 담은 퀵 레퍼런스 가이드 무료 다운로드:
