카메라 모듈:정의 및 유형

고급 카메라 모듈 덕분에 이제 휴대전화로 사진과 동영상을 찍는 것이 척추 반사와 같습니다.

이 게시물에서는 카메라 모듈의 기본 사항을 공유합니다.

1. 카메라 모듈이란 무엇입니까?

카메라 모듈은 사람의 눈을 진짜로 모방한 것입니다.

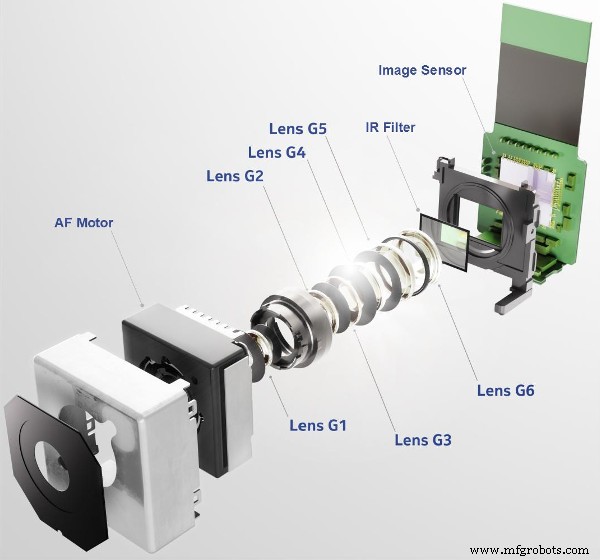

기본적으로 렌즈 , 소유자 , 보이스 코일 모터(VCM) , 적외선(IR) 필터 , 센서 및 FPC(Flexible Printed Circuit) .

그들이 무엇인지 더 잘 알 수 있도록 요약해 보겠습니다.

렌즈 :렌즈는 카메라 모듈의 핵심 부품입니다. 이미지를 생성하는 데 사용됩니다. . 렌즈의 품질은 이미지의 품질을 결정하는 중요한 요소입니다.
홀더 :일반적으로 모든 구성 요소를 포함하는 데 사용되는 플라스틱 구조입니다.
VCM :홀더에 내장된 요소. 조정하는 데 사용됩니다. 초점 거리 렌즈.
IR 필터 : 범위 카메라의 센서가 수신할 수 있는 빛의 파장 중 더 큽니다 사람의 눈에는 보이지 않는 빛을 걸러내는 IR 필터가 있습니다.
센서 :카메라 모듈의 또 다른 핵심 부품입니다. 수신하는 데 사용됩니다. 이미지 렌즈가 생성합니다.
두 가지 유형이 있습니다. 센서 수:CCD (충전 결합 장치) 및 CMOS (상보 금속 산화물 반도체).CCD는 더 나은 감도를 가집니다. , 따라서 더 나은 이미지를 생성할 수 있습니다. 그러나 CCD의 이미징 속도는 상당히 느립니다. , 처리 회로는 큰 열을 생성합니다. 열 잡음과 에너지 낭비가 발생합니다.
CMOS는 비교적 저렴합니다. 및 에너지 절약 , 제공하는 이미지 품질이점차 증가합니다. , 특히 소비자 전자 제품 영역에서 시장에서 더 나은 선택이 되도록 합니다. .
FPC :통합된 제어 회로입니다. 연결과 결합 장치의 다른 부분에.

위치에 따라 두 가지 유형의 카메라 모듈이 있습니다. 전면 카메라 모듈 및 후면 카메라 모듈.

전면 카메라 모듈은 주로 셀카와 영상 통화에 사용되며, 일반적으로 렌즈가 하나만 있습니다. iPhone X는 새로운 기준을 성공적으로 만들어 냈습니다.

오늘은 고급 휴대전화의 경우 전면 카메라를 TOF(Time-of-Flight) 카메라와 통합하여 안면 인식을 실현할 수 있습니다. .

단일 전면 카메라 휴대전화도 알고리즘의 도움으로 그렇게 할 수 있지만 TOF 카메라를 사용하는 휴대전화는 훨씬 더 안전하며 빛 없이 잠금 해제할 수 있습니다. .

TOF 카메라는 많은 흥미로운 기능을 가능하게 합니다. 표정 애니메이션과 3D 모델 재구성이 두 가지 생생한 예입니다.

후방 카메라 모듈은 일반적으로 다른 사람의 사진과 동영상을 촬영하는 데 사용됩니다. 후방 카메라 모듈에는 항상 손전등이 있습니다.

제조사들은 더 나은 센서 개발과 같은 후방 카메라 모듈의 능력을 향상시키기 위해 많은 방법을 생각했습니다. , 렌즈의 광학적 특성 향상 카메라 추가 모듈로.

카메라의 수에 따라 후면 카메라 모듈을 단일의 3가지 유형으로 나눌 수 있습니다. 카메라 모듈, 이중 카메라 모듈 및 트리플 카메라 모듈.

로우엔드의 기존 후면 카메라 모듈입니다. 전자 기기.

듀얼 카메라 모듈에는 주로 세 가지 설정이 있습니다.

색상 플러스 색상 : 보케를 구현하도록 설계되었습니다. 및 재집중 . 일부 저가형 휴대전화에 나타납니다.
컬러 플러스 흑백 :이 설정에서 색상 정보와 회색조 정보가 별도로 기록된 다음 알고리즘은 특히 저조도에서 더 나은 사진 품질을 구현하기 위해 두 장의 사진을 결합합니다. 장면과 밤 . Huawei 휴대폰은 이 계획을 사용하는 뛰어난 대표자입니다.
광각 및 망원 :주로 광학 줌을 달성하도록 설계됨 . 이렇게 하면 원거리에서 더 선명한 풍경 사진을 얻을 수 있습니다. . 고급형 iPhone 및 Samsung Galaxy 시리즈에 나타납니다.

듀얼 카메라 모듈에 카메라를 한 대 더 추가하면 초망원을 찍을 수 있습니다. 또는 초광각 엄청난 시각적 영향을 가져오는 이미지 .

이것이 이 게시물에서 우리가 말하고자 하는 전부입니다.

참고 :본 포스팅에 사용된 이미지는 당사에 소유권이 없습니다. 그들이 귀하의 소유라면 언제든지 저희에게 연락해 주십시오. 가능한 한 빨리 삭제하겠습니다.
