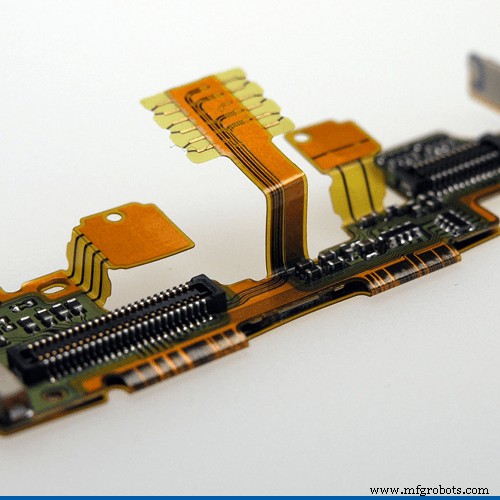

FPC 신뢰성 시험 필수 항목: 소재·전기·환경·화학·불량분석 총정리

제품 품질 보증을 위해 신뢰성 시험은 필수 절차입니다. 그렇다면 FPC(연성 인쇄 회로)의 시험 항목은 무엇일까요? 가장 중요한 시험들과 관련 장비를 정리했습니다.

FPC 신뢰성 시험은 크게 3가지 파트로 나뉩니다:

1. 신뢰성 검증

신뢰성 검증은 신제품 개발 단계와 양산을 통제하기 위해 원자재, 공정, 제품을 검증하는 것입니다. 대부분의 시험과 장비가 여기에 해당하며, 하나씩 살펴보겠습니다.

FPC 소재의 핵심 능력은 유연성입니다. 내구 굴곡 시험기와 내굴곡 시험기가 소재의 굽힘·유연 능력을 함께 검사합니다.

두께는 FPC 제품의 핵심 파라미터입니다. X-ray 필름 두께 측정기로 도금 제품 두께가 규격에 맞는지 확인합니다.

전기적 성능은 FPC 성능에 큰 영향을 미칩니다. VNA(벡터 네트워크 분석기)로 고주파·고속 회로 손실을 측정하고, TDR(시간 영역 반사계)로 특성 임피던스를 시험합니다.

납땜은 FPC 제조 공정의 중요 관리 포인트입니다. 웨팅 밸런스 시험기로 납땜 품질을 검사합니다.

또 다른 핵심 관리 포인트인 와이어 본딩은 FPC와 타 부품 간 연결 품질을 결정합니다. 첨단 자동 와이어 본딩 장비가 본딩 파라미터를 모사해 본드 패드를 검증합니다.

추가로 인장 시험기로 솔더 푸시 힘이나 와이어 본딩 인장 능력을 시험합니다.

FPC 제품이 다양한 환경을 견디는지 검사하기 위해 환경 시험이 필요합니다. 열충격 시험기로 제품·소재의 온도 사이클링과 열충격 시험을 합니다.

동시에 항온항습 챔버로 온습도 사이클링과 노화 시험을 제품·소재에 수행합니다.

환경 보호가 뜨거운 이슈입니다. 공정 내 화학 용액과 제품 내 유해 물질에 대한 정성·정량 분석으로 공정 안정성과 그린 제품 규제 준수를 확보합니다.

여기서 ICP(유도 결합 플라즈마) 발광 분광계로 중금속과 유해 물질을 정량 분석합니다.

용액 분석에는 이온 크로마토그래피로 음이온 농도를, UV(자외선) 분광광도계로 공정 중 화학 용액과 RoHS 지침에 따른 6가 크롬 함량을, 원자 흡수 분광계로 용액 내 금속 농도를 분석합니다.

마지막으로 공정상 또는 고객 측 이상에 대해 정밀 기기로 불량 분석을 수행해 근본 원인을 파악하고 공정을 개선합니다.

불량 분석은 직관적으로 회로부터 확인합니다. VNA로 쇼트나 단선 위치를 살피고, 주사 전자 현미경(SEM)과 에너지 분산 분광기(EDS)로 이상 현상과 오염 원소를 분석합니다.

최종 단계에서 푸리에 변환 적외선 분광법(FTIR)으로 화합물을 분석해 오염원 데이터베이스를 구축, 오염원을 식별합니다.

FPC에 대해 더 알고 싶거나 공급업체 선정에 어려움이 있으시면 언제든 연락 주세요. 귀 기울여 듣겠습니다.
