CNC 포켓 밀링 예제: 펙 밀링 가공 튜토리얼

CNC 밀링 프로그램 예제를 통해 CNC 밀에서 포켓을 가공하는 방법을 단계별로 보여줍니다.

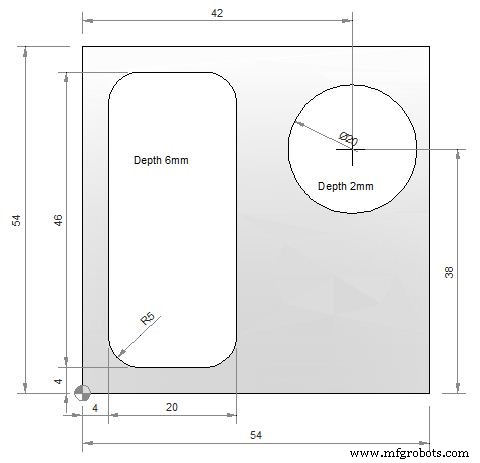

이 프로그램은 펙 밀링(Peck Milling) 방식을 사용하여 직사각형 포켓과 원형 포켓을 가공합니다.

CNC 포켓 밀링 프로그램 예제

메인 프로그램

엔드밀 직경: 10mm

N05 G55 N10 M6 T2 H3 G43 M3 N15 S1000 F60 N20 G0 X9 Y9 Z1 N25 G1 Z0 N30 M98 P030035 N35 G0 Z1 G90 N40 X42 Y38 N45 G1 Z-2 F30 N50 X47 F300 N55 G3 X47 Y38 I-5 J0 N60 G0 Z100 N65 G49 N70 M30

서브 프로그램

O0035 N05 G1 Z-2 G91 F30 N10 X10 F100 N15 Y36 N20 X-10 N25 Y-36 N30 M99

상세 해설

이 CNC 밀링 프로그램은 자체적으로 이해하기 쉽게 작성되었으나, 핵심 코드에 대한 설명을 덧붙입니다.

M98 P030035

이 코드는 서브 프로그램 번호 0035를 3회 호출하라는 의미입니다. P 뒤에 오는 6자리 숫자 중 앞 3자리(030)는 호출 횟수, 뒤 3자리(035)는 서브 프로그램 번호(O0035)를 나타냅니다.

가공 순서: 메인 프로그램에서 첫 번째 포켓 위치로 이동 후 서브 프로그램을 3번 반복 호출하여 깊이 방향으로 단계적으로 가공(펙 밀링)한 후, 두 번째 원형 포켓 위치로 이동하여 원호 보간(G3)으로 가공합니다.
