작성자: CNC 프로그래머

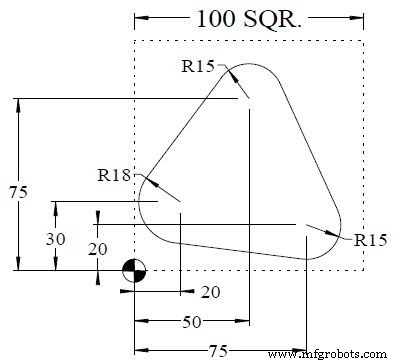

0 BEGIN PGM FK2 MM 1 BLK FORM 0.1 Z X+0 Y+0 Z-40 2 BLK FORM 0.2 X+100 Y+100 Z+0 3 TOOL DEF 1 L+0 R+5 4 TOOL CALL 1 Z S500 5 L M6 6 L X-20 Y+30 R0 FMAX M3 7 L Z+2 FMAX 8 L Z-10 F500 9 L X+2 Y+30 RL 10 CC X+20 Y+30 11 C X+5.6 Y+40.8 DR- 12 L X+38 Y+84 13 CC X+50 Y+75 14 C X+63.656 Y+81.207 DR- 15 L X+88.656 Y+26.207 16 CC X+75 Y+20 17 C X+73.113 Y+5.119 DR- 18 L X+17.735 Y+12.143 19 CC X+20 Y+30 20 C X+2 Y+30 DR- 21 L X-20 R0 22 L Z+50 R0 FMAX M5 23 TOOL CALL 0 Z S60 24 L M6 25 L M2 26 END PGM FK2 MM
CNC 기계
작성자: Machinist요약공구를 사용하여 부품을 페이싱(facing) 가공하는 방법을 보여주는 간단한 CNC 선반 프로그램입니다.공구 이동 경로도 함께 표시됩니다.도면/이미지CNC 프로그램% N10 T03 M06 N20 G96 S150 G95 F0.1 D2500 (D = 최대 스핀들 속도) N30 G00 X54 Z-2 M03 M08 N40 G01 X-1 N50 G00 X200 Z200 M09 N60 M30
Osai 10 시리즈는 표준 프로그래밍 언어(G1-G2-G3) 또는 고수준 언어인 GTL로 CNC 프로그램을 작성할 수 있습니다. 여기 완전한 Osai GTL 프로그래밍 예제가 있습니다. Osai CNC GTL 프로그램 예제 N1 (DIS,EXAMPLE 3) N2 S...F...T1.1M6 M... N3 o1=X20 Y21 a45 N4 l1=X0 Y-60,a180 N5 l2=X50 Y0,a90 N6 c6=o1 I-38 J-35 r10 N7 l3=c6,a135 N8 l4=c6,a-45 N9 l5=X0 Y-50,a180 N10 l6=
