정밀 가공을 위한 판금 설계 전문가 팁

판금 가공은 많은 산업에서 중요한 제조 공정입니다. 예를 들어 항공우주 및 자동차 산업에서 중추적 역할을 합니다. 설계자로서 이 공정을 최대한 활용하려면 명확한 목표와 설계 전략이 필요합니다.

설계 전략에는 다양한 판금 설계 기법과 판금 가공 팁·요령을 아는 것이 포함됩니다. 이 글에서는 판금 가공 공정을 원활하게 하는 판금 설계 팁을 소개합니다.

활용 가능한 판금 설계 팁

표준 제조 설계 관행, 결과 분석, 변화하는 산업 요구사항을 바탕으로 판금 부품 설계 시 따라야 할 판금 설계 팁을 정리했습니다. 이 팁들은 가이드라인으로, 판금 부품 설계가 효율적으로 이루어지도록 돕습니다. 고품질 판금 가공을 위한 중요한 판금 설계 팁은 다음과 같습니다.

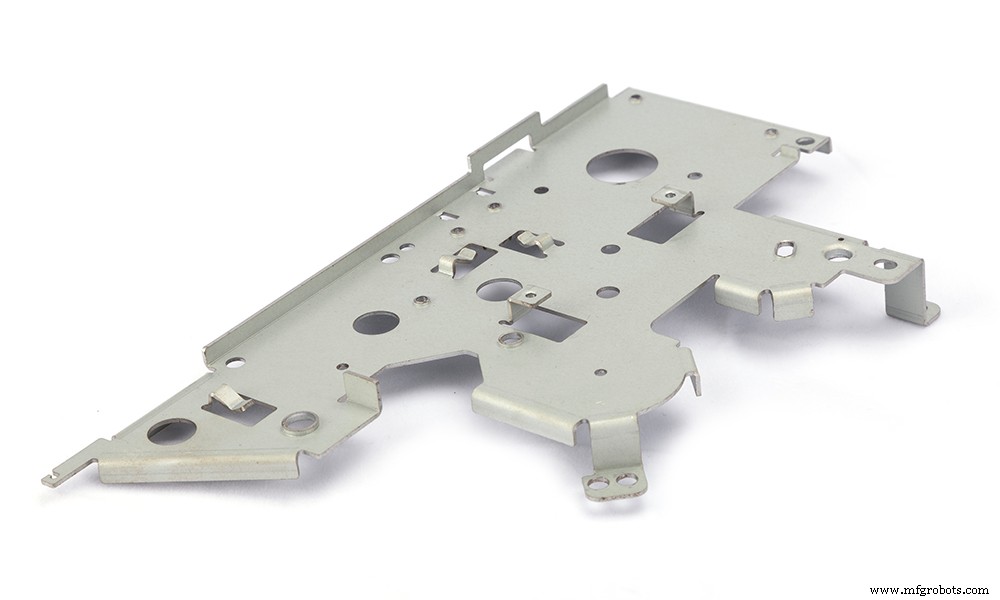

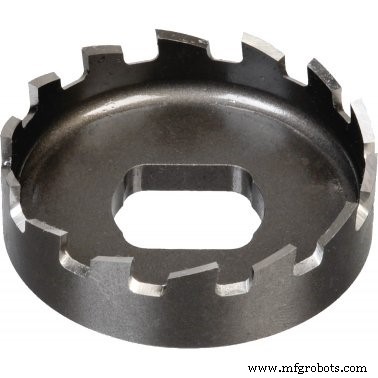

홀 크기 (Hole Size)

판금 설계 시 구조물 내 구멍 직경은 판금 소재 두께 이상이어야 합니다.

이 설계 팁을 준수하면 공구 파손이나 손상 위험을 줄여 생산 시간과 비용 증가를 막을 수 있습니다. 또한 주어진 부품 전체에 걸쳐 일관된 구멍 직경을 사용하면 공구 교체 횟수가 줄어들어 생산 속도가 빨라집니다.

마지막으로 구멍은 컬(curl)에서 멀리 배치하고, 구멍 간 거리는 소재 두께의 6배 이상 떨어뜨려야 합니다.

벤드 반경 (Bend Radius)

판금 부품 설계 시 중요한 팁은 벤드 반경이 작을수록 공작물에 더 큰 변형(Strain)이 발생한다는 것입니다.

일반적인 규칙으로, 벤드 안쪽 반경은 판금 두께와 같아야 합니다. (이는 스테인리스강 같은 연성 금속에 특히 해당합니다. 더 부서지기 쉬운 금속은 더 큰 벤드 반경이 유리한 경우가 많습니다.)

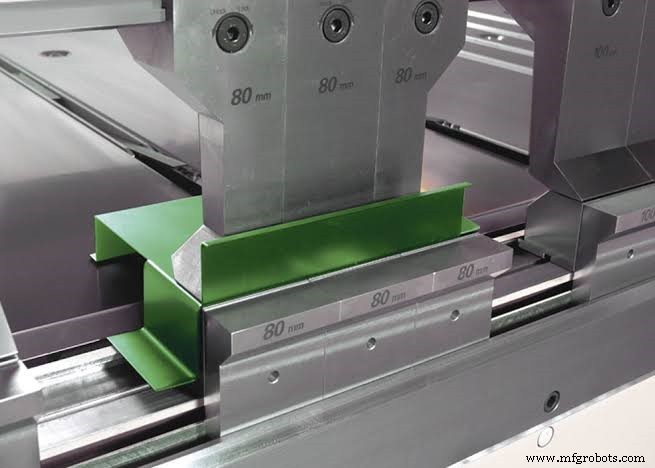

벤드 방향 (Bend Orientation)

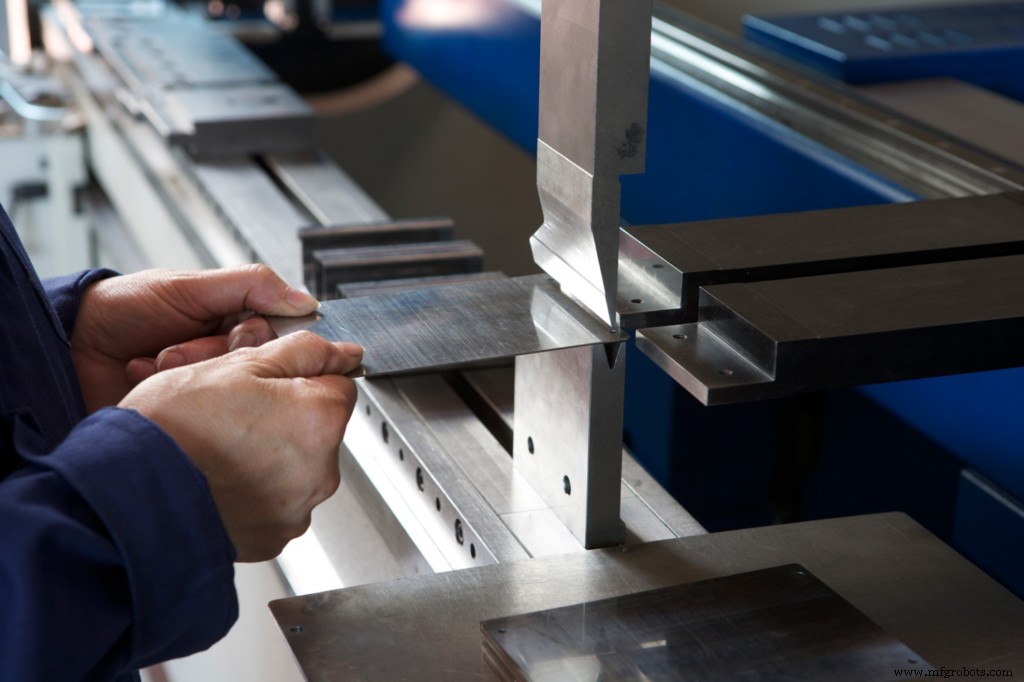

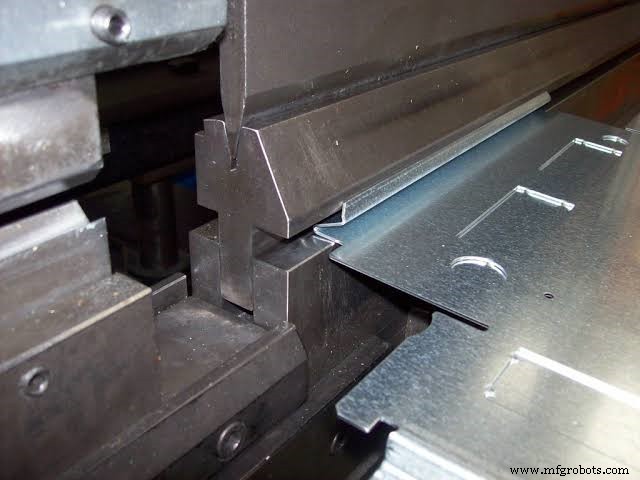

벤딩은 브레이크(brake)를 이용해 판금을 원하는 형상으로 구부리는 일반적인 판금 성형 설계 기법입니다. 생산 공정을 원활히 하고 전체 비용을 줄이려면 다음 설계 팁을 참고하세요. 가능한 한 벤드 방향을 동일하게 유지하세요. 그러면 제조 공정에서 부품을 재정렬할 필요가 없어 시간과 비용을 절약할 수 있습니다.

헴 (Hems)

판금 가공에서 헴은 금속 시트 가장자리를 스스로 접어 안전한 가장자리를 만드는 데 쓰입니다. 헴을 부품에 통합할 때 따라야 할 핵심 설계 팁은 평평한 헴(flat hem)을 피하는 것입니다. 대신 열린 헴(open hem)이나 물방울 모양 헴(tear-dropped hem)이 파손 위험이 적어 더 바람직합니다.

열린 헴 설계 시 내부 직경은 판금 두께 이상으로 유지하는 것이 좋습니다. 헴 길이(접히는 길이)는 판금 두께의 최소 4배 이상이어야 합니다. 물방울 모양 헴도 같은 비율을 따르며, 개구부는 판금 두께의 최소 1/4 이상으로 고려하세요.

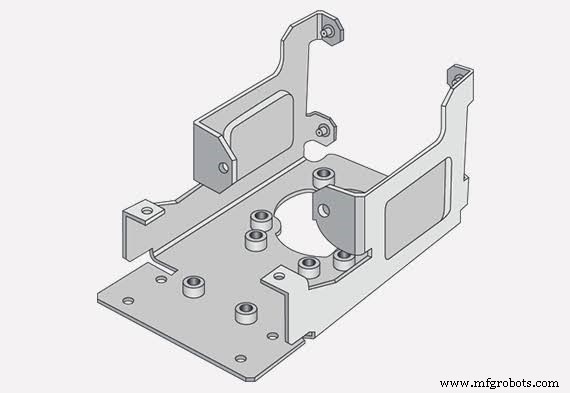

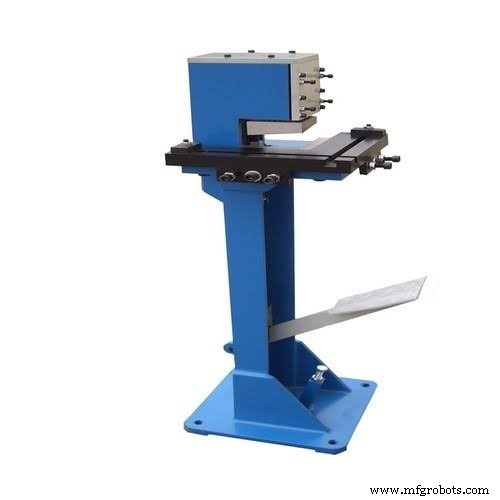

탭과 노치 (Tabs and Notches)

탭이나 노치가 있는 부품 설계 시 특정 치수 비율을 알면 설계를 최적화할 수 있습니다. 예를 들어 탭 길이는 폭의 5배를 넘지 않아야 하며, 폭은 판금 두께의 최소 2배 이상이어야 합니다.

노치는 소재 두께 이상으로 넓어야 하며, 노치 간 거리는 최소 1/8인치(약 3.175mm) 이상 떨어뜨리는 것이 좋습니다. 노치나 탭이 벤드 근처에 있다면 벤드로부터 소재 두께의 3배(벤드 반경 추가) 이상 떨어져 있어야 합니다. 그렇지 않으면 변형되거나 뒤틀릴 수 있습니다.

툴링 선택 (Tooling Choice)

이 설계 팁은 판금 설계 기법뿐만 아니라 CNC 가공에도 적용됩니다. 벤드, 반경, 구멍을 표준 공구로 제작할 수 있게 설계하면 RapidDirect 같은 제조 서비스가 생산 공정 전반에서 시간을 절약할 수 있습니다. 즉, 판금 부품 전체에 표준 치수와 크기를 유지하면 제조가 더 빠르고 저렴해집니다. 마찬가지로 부품 설계가 단순할수록 생산이 쉽고(저렴해집니다).

엄격한 공차 (Tight Tolerances)

판금 설계 기법 사용 시 중요한 또 다른 팁은 엄격한 공차 사용을 최소화하는 것입니다. 많은 프로토타입에 불필요하게 엄격한 공차를 적용합니다. 그러나 설계에 포함된 공차가 엄격할수록 완제품 비용은 상승합니다. 대신 프로젝트 기능에 필수적인 특징과 면만 공차로 지정하세요.

폴드 (Folds)

일반적으로 설계가 복잡할수록 비용은 높아집니다. 벤드에 사용하는 각도를 단순화해 비용을 아끼세요. 따라야 할 좋은 판금 설계 팁은 최적의 판금 폴드 반경이 사용 금속 두께 이상이어야 한다는 것입니다.

두꺼운 부품의 작은 벤드는 얇은 부품보다 정확도가 떨어집니다. 필수적이지 않다면 두꺼운 부품에 작은 벤드는 피하세요. 필수적이지 않다면 판금 설계로 돌아가 우회할 방법을 찾아보세요.

오프셋 (Offsets)

오프셋은 브라켓과 클램프에 사용할 수 있는 Z자형 벤드입니다. 여기에 적용되는 핵심 팁은 모든 벤드 반경을 동일하게 유지하는 것입니다. 또한 평행 면 간 거리는 소재 두께의 최소 2배 이상이어야 합니다.

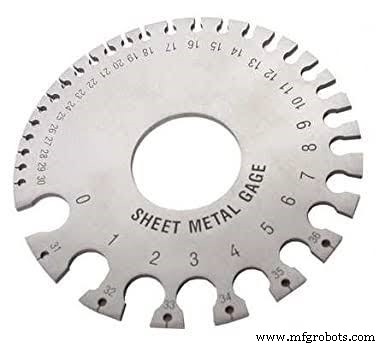

판금 게이지 (Sheet Metal Gauge)

가장 중요한 판금 설계 팁 중 하나는 판금 게이지와 관련이 있습니다.

판금 두께는 프로젝트와 부품 형상에 따라 달라집니다. 그러나 두꺼운 판금은 프레스 브레이크에서 달성 가능한 벤드 각도를 제한합니다. 너무 날카로운 벤드는 프레스 브레이크나 기존 펀치 프레스에서 가공하기 어렵습니다. 또한 금속에 미세 균열을 만들어 금속을 부서지기 쉽게 만들고 파손 위험을 높입니다. 결과적으로 고비용 셋업과 긴 생산 시간으로 이어질 수 있습니다.

필요하지 않다면 판금 설계 기법에 관계없이 두꺼운 판금은 피하는 것이 핵심 팁입니다. 더 얇고 유연한 금속을 선택하세요.

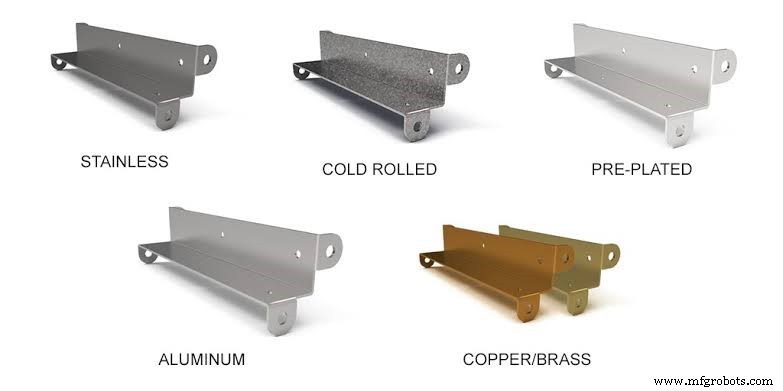

소재 (Materials)

판금 설계 기법을 사용할 때 판금 종류와 특징을 아는 것만으로는 부족합니다. 올바른 소재를 선택하는 방법을 아는 것이 더 중요합니다. 이는 판금 가공 시 핵심 팁입니다. 프로젝트에 적합한 소재를 선택할 때 고려해야 할 몇 가지 요소는 다음과 같습니다.

• 경도: 판금이 강한 압력을 견디는 능력
• 인장 강도: 파손 없이 견딜 수 있는 최대 하중
• 최대 온도: 판금 특성에 영향을 미침. 예: 온도 변화로 전기 저항 변화 등
• 전연성: 프로젝트 요구사항에 맞게 성형 가능한지
• 신장률: 파단 후 신장된 시료 길이와 원래 길이의 비율

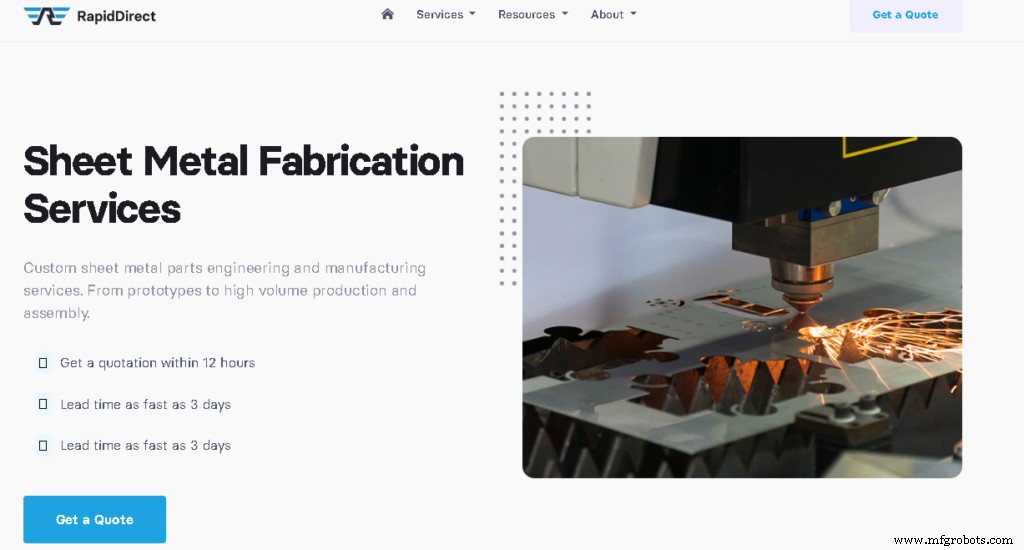

RapidDirect, 판금 가공의 이상적 파트너

전반적으로 판금 가공은 판금 설계 기법을 이용해 금속 부품을 만드는 다재다능한 생산 공정입니다. 용도가 무엇이든 이 판금 설계 팁들은 부품 생산을 간소화해 더 쉽고 저렴한 작업을 가능하게 합니다.

RapidDirect에서 우리 전문가 팀은 고객과 협력해 당사의 판금 가공 공정을 위한 판금 설계 최적화를 돕습니다. 설계 준비 단계에서도 중요한 지원을 제공합니다. 따라서 생산 진입 전 설계 단계에서 문제를 평가하고 수정해 모두의 시간과 비용을 절약합니다.
