인쇄 회로 기판과 관련하여 많은 사람들과 회사는 품질, 기능 및 배송 시간과 같은 필수 측면을 고려합니다. 이것은 많은 사람들이 PCB 제조업체를 찾을 때 고려하는 가장 중요한 것 중 일부입니다.
그러나 PCB 가격을 고려했습니까? 일반적으로 많은 PCB 설계자는 PCB 보드 가격 추정기와 관련된 문제에 대해 우려해야 합니다. 그렇다면 비용 문제를 해결하려면 어떻게 해야 할까요? 간단합니다. 많은 이점이 있는 PCB 기판 가격 추정기를 사용합니다. 다음은 PCB 가격 추정기를 사용하는 7가지 이점입니다.
PCB 가격 비교 도구와 관련하여 인쇄 회로 기판 가격 추정기는 무료로 사용할 수 있습니다. 선택한 인쇄 회로 기판 가격 추정기를 사용하는 동안 요금을 찾거나 단 한 푼도 지불하지 않을 것입니다. 주위를 둘러보면 인터넷에 PCB 가격비교 사이트가 많이 있고 무료로 접속할 수 있다는 것을 알게 될 것입니다.
대부분의 제조업체는 웹사이트에 이러한 계산기/추정기를 가지고 있으며 원하는 지표를 입력하기만 하면 됩니다. 원하는 항목이 있으면 총 비용으로 예상되는 항목에 대한 자세한 요약을 얻을 수 있습니다. 가격과 예상 비용을 확인하려면 여기를 클릭하십시오.
생산 계획은 일련의 긴 개별 작업에서 모든 단계/프로세스를 예측하는 방법입니다. 인쇄 회로 기판을 설계할 때 많은 경우 설계자는 많은 선택에 직면합니다. 그 중 가장 중요한 것은 인쇄 회로 기판이 첫 번째 또는 오히려 초기 역할을 달성하는 데 많은 도움이 되도록 하는 동시에 비용을 절감하는 방법입니다. 이것을 만드는 것은 복잡한 과정으로 끝날 수 있지만 디자이너가 가능한 한 최단 시간에 결과를 찾고자 할 때 가격 추정기가 유용할 것입니다.
비용 추정기와 같은 도구는 고객에게 인쇄 회로 기판 설계를 통해 발생할 비용 영향에 대한 명확한 그림을 제공합니다. 여기에서 고객은 불필요한 비용이 발생하지 않도록 하기 위해 비활성화되거나 활성화된 옵션을 알 수 있습니다. 가격 추정기를 사용하여 디자이너는 자신의 예산에 맞는 생산 계획을 선택할 수 있습니다.
인쇄 회로 기판을 설계하기 전에 구성되는 레이어의 수는 매우 중요합니다. 레이어 수는 작동할 때 커미션이 얼마나 견고한지를 결정하기 때문에 중요합니다. 따라서 PCB를 설계하기 전에 원하는 보드 수를 확인하는 것이 중요합니다.
인쇄 회로 기판 가격 추정기를 합리적으로 사용하면 설계자는 원하는 레이어 수를 선택할 수 있는 탁월한 위치에 있습니다. 게시판에 있습니다. 명백한 이유로, 3개 이상의 층이 있는 인쇄 회로 기판은 단지 2개의 층이 있는 인쇄 회로 기판보다 다소 비쌉니다.
다시 말하지만, 인쇄 회로 기판 가격 추정기/계산기를 사용하면 PCB 비용이 가격 추정기에 의해 전달되기 때문에 설계자는 PCB에 원하는 레이어 수를 더 잘 선택할 수 있습니다.
사용자의 관점, 사용성 또는 사용자 경험은 작업을 정확하고 짧은 시간 내에 완료할 수 있도록 하기 때문에 필수적입니다. 또한 사용자는 어떤 식으로든 실망하지 않고 쾌적한 분위기에서 작동할 수 있습니다. 반면에 개발자의 관점에서 사용성은 시스템의 성공을 결정짓는 필수 원칙 중 하나입니다.

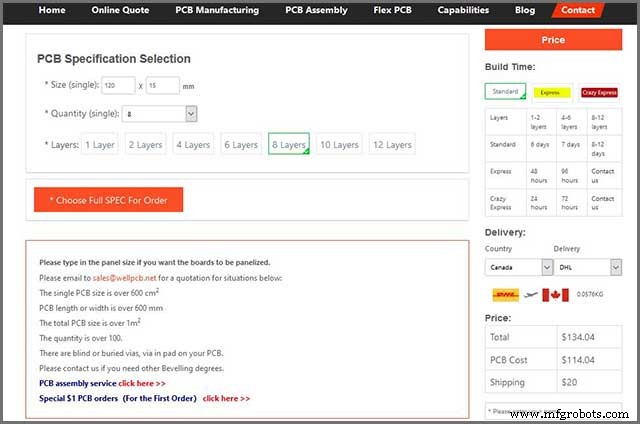

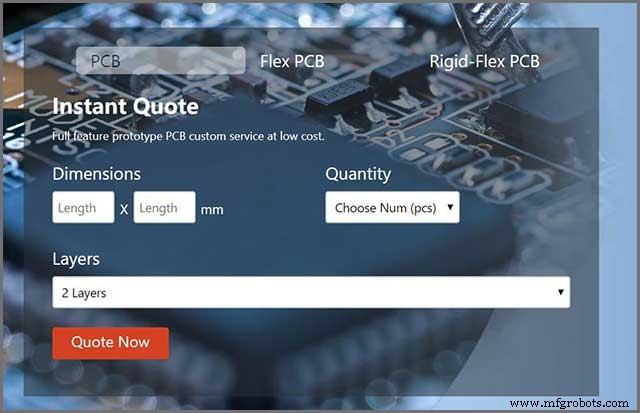

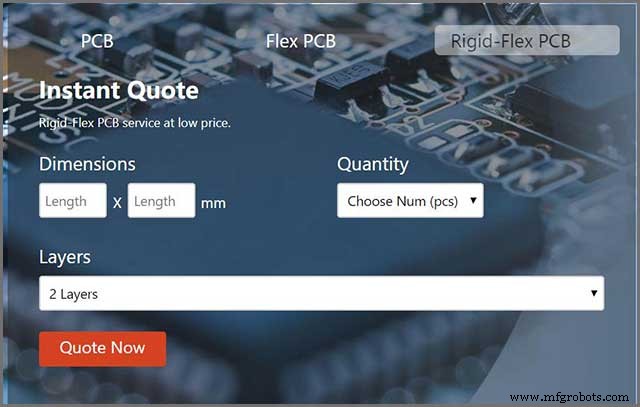

인쇄 회로 기판 가격 추정기와 관련하여 작업이 쉽고 번거롭지 않다는 것을 알게 될 것입니다. 하나를 사용하게 되면 보드의 두께, 사용된 재료, 레이어 수 또는 보드 수량과 같은 몇 가지 값만 입력하면 된다는 것을 알게 될 것입니다.
원하는 인쇄 회로 기판 가격 추정기를 발견하면 대부분이 사용하기 쉽다는 것을 알게 될 것입니다. 작업은 매우 간단하며 인쇄 회로 기판에 원하는 것을 입력하는 순간을 얻기 위해 결과가 빠르고 빠릅니다. 사용하기 쉬운 인쇄 회로 기판 가격 추정기는 설계자가 거의 매일 사용하는 가장 편리한 도구 중 하나입니다.
PCB 가격 비교와 관련하여 인쇄 회로 기판 가격 추정기와 관련된 또 다른 큰 장점은 가장 상세하거나 다소 정확한 계산 옵션이 제공된다는 것입니다. 인쇄 회로 기판 가격 추정기는 사용이 매우 간편할 뿐만 아니라 계산이 상세하다는 사실을 기반으로 설계자가 사용하는 도구 중 하나입니다.
인쇄 회로 기판 가격 추정기를 살펴보면 일부 옵션이 매우 상세하다는 것을 알게 될 것입니다. 이러한 세부 옵션은 정확한 계산 결과를 생성하거나 가져옵니다. 선택한 인쇄 회로 기판 가격 추정기를 열면 자세한 결과를 얻을 수 있는 여러 가격 계산기 메뉴를 찾을 수 있습니다.
자세한 견적을 제공하지 않거나 결과를 얻을 수 없는 다른 가격 추정 도구 또는 소프트웨어와 달리 인쇄 회로 기판 가격 추정기는 보드에서 정확한 예측을 찾고 있는 경우 "가장 필요한" 도구입니다. 앞서 언급했듯이 이것은 인쇄 회로 기판 가격 추정기와 관련된 또 다른 이점입니다. 대부분의 설계자는 이 도구를 사용하는 것을 선호합니다. 왜냐하면 이 도구를 사용하면 자세한 계산이 가능하므로 많은 오류를 피할 수 있기 때문입니다.
알고 있는 값을 입력하면 더 정확한 결과를 얻을 수 있습니다.
자세한 계산 옵션 외에도 인쇄 회로 기판 가격 추정기는 초기 가격 포지셔닝을 달성하는 데 사용할 수 있으므로 유리합니다. 인쇄 회로 기판 가격 추정기를 사용하면 설계자는 인쇄 회로 기판 설계의 시작 또는 중간 여부에 관계없이 가장 대략적인 가격 포지셔닝을 얻을 수 있습니다.
회사는 제품이 완성되기 전에 인쇄 회로 기판 가격 추정기를 사용하여 건전한 판매 계획을 개발할 수 있습니다. 여기에서 판매 전술과 목표를 설정하는 동시에 설정된 목표를 달성하기 위한 몇 가지 단계를 식별할 수 있습니다. 이런 식으로 디자이너나 회사는 의도한 목표 시장에 가장 적합한 판매 전략을 선택할 수 있습니다.
힘들게 번 현금을 잃지 않으려면 인쇄 회로 기판 가격 추정기를 사용하는 것이 좋습니다. 다시 말하지만, 이것은 최근에 많은 인쇄 회로 기판 설계자가 선호하는 이 독특한 도구를 사용하는 또 다른 이점입니다.
생산 테이블은 여러 가지 이유로 전 세계의 많은 회사에서 사용하는 것 중 하나입니다. 프로덕션 테이블이 필요한 몇 가지 이유는 다음과 같습니다.
1. 회사 이익 결정
2. 회사 운영비
3. 주어진 제품의 수
4. 원자재 구입 시기.
마지막으로 인쇄회로기판 가격추정기의 또 다른 장점은 생산테이블 개발에 도움을 줄 수 있다는 점이다. 또한, 특히 원자재를 구매할 때 유용합니다. 생산 테이블을 사용하면 인쇄 회로 기판 생산에서 모든 항목의 최상의 가치를 쉽게 계산할 수 있습니다.
위의 내용은 인쇄 회로 기판 제조업체에 전달할 생산 양식을 작성하는 데 간단합니다. 이렇게 하면 원자재를 쉽게 구입할 수 있습니다. 다시 말하지만, 이것이 많은 설계자가 인쇄 회로 기판 가격 추정기를 선호하는 가장 좋은 이유 중 하나입니다. 조직에서 필수적인 것 중 하나인 생산 테이블을 생성하는 데 도움이 됩니다.
위에서 언급한 바와 같이 인쇄 회로 기판 가격 추정기와 관련된 많은 이점이 있습니다. 인쇄 회로 기판 가격 추정기가 없으면 기판을 설계하는 동안 발생할 수 있는 불필요한 비용을 없앨 수 있습니다. 인쇄 회로 기판 가격 추정기를 사용하면 많은 이점을 얻을 수 있습니다. 다시 말하지만, 이것은 위의 목록이 배타적이라는 것이 아닙니다. 그러나 위에서 언급한 것들은 인쇄 회로 기판 가격 추정기의 장점을 찾을 수 있는 가장 높은 목록입니다. PCB 설계자가 다양한 용도로 PCB를 설계할 때 고려해야 하는 편리한 도구 중 하나입니다.
