CNC 제조의 G 코드 및 M 코드 소개

CNC 프로그래밍은 오늘날 제조의 핵심입니다. 최신 CNC 기계는 프로그램으로 실행되기 때문에 작업자는 사용할 수 있는 코드 유형과 사용 방법을 알아야 합니다.

CNC 소프트웨어에서 사용하는 가장 일반적인 프로그래밍 언어는 G 코드이며 M 코드에도 특정 응용 프로그램이 있습니다. CNC 가공에서 G 코드와 M 코드는 중요한 역할과 기능을 합니다.

G 코드:CNC 프로그래밍의 G 코드는 기계의 움직임을 제어하여 부품을 이동하는 기계의 방향과 위치를 나타냅니다.

M 코드:CNC 프로그래밍의 M 코드는 특정 작업이나 프로그램의 시작 및 중지를 포함하여 다른 기계 기능을 제어합니다.

이 두 코드는 함께 작동하여 부품과 조립품을 제조하므로 제조 및 산업에서 없어서는 안 될 요소입니다.

G 코드 소개

CNC G란 무엇입니까 -C 송가?

G 코드는 CNC 기계를 제어하는 ​​데 사용되는 프로그래밍 언어입니다. 프로그램은 기계에게 무엇을 해야 하는지 알려주는 일련의 코드와 데이터입니다. 프로그래밍된 코드와 CNC 머시닝 센터의 올바른 도구는 정확하고 반복 가능한 부품 제조를 보장합니다. G 코드를 사용하면 CNC 공작 기계가 다양한 부품을 생산할 수 있는 일관된 프로그래밍 기능과 유연성을 가질 수 있습니다.

간단히 말해 G 코드는 CNC 공작 기계를 제어하는 ​​​​데 사용되는 소프트웨어 프로그래밍 언어입니다. 또한 복잡한 CNC 가공에서도 G 코드를 간단하고 논리적으로 작성할 수 있습니다.

G 코드 관련 지침

"G" 다음에 숫자, 기하학적 형태를 변경하는 명령입니다. 예를 들어, "G00"은 빠른 이동을 위한 명령입니다. 공구를 부품 형상으로 최대 속도로 이동하며 일반적으로 공구와 부품을 가까운 곳에서 먼 곳으로 또는 그 반대로 이동하는 데 사용됩니다.

G 코드 문자의 기능은 다음과 같습니다.

N:N 값은 줄 번호를 제공합니다.

G:G 번호는 도구가 이동하고 멈출 때를 나타냅니다.

X, Y, Z:이 값은 3차원에서 도구의 위치를 ​​나타냅니다. X는 수평, F는 수직, Z는 깊이를 나타냅니다.

F:F는 기계가 공작물을 이송하는 속도와 관련이 있습니다.

S:S는 공작 기계 스핀들의 이동 속도를 알려줍니다.

T:T는 사용할 도구를 기계에 알려줍니다.

M:M 값은 다른 기능이나 기계 기능을 제공하고 장치에 on/off 명령을 주어 작업 수행 방법을 알려줍니다.

I 및 J:이 값은 기계에서 생성된 모든 호의 증분 중심을 나타냅니다.

R:R은 기계에 의해 생성된 호의 반경을 제공합니다.

A:A 값은 X축을 중심으로 도구를 안내합니다.

B:B가 있는 숫자는 y축을 중심으로 한 회전 값을 나타냅니다.

C:Z축을 중심으로 회전하는 보조축은 C값에서 위치값을 구합니다.

D:이 숫자는 시스템이 공구 직경을 보정하는 정도를 나타냅니다.

L:L은 시스템이 반복 작업과 반복해야 하는 횟수를 나타내는 값을 제공합니다.

P:프로그램은 P 명령을 사용하여 시간을 건너뛰거나 시간을 지연시킵니다.

다른 영숫자 이름은 기기의 기능에 따라 다릅니다.

다음은 몇 가지 G 코드 예입니다.

G00:특정 좌표 위치로 빠르게 이동

G01:선형 이송 동작

G02 / G03:시계 방향/반시계 방향 이송 이동

이러한 코드(예:G00) 뒤에는 기하학적 위치가 옵니다. 지오메트리는 좌표축으로 전송되므로 평면상의 "X" 좌표와 "Y" 좌표입니다.

"G00G58X-120.Y-5"를 분해합시다. "G00"은 빠른 동작을 의미합니다. "G58"은 공작물의 좌표를 지정하고 공작물 오프셋(예:부품 원점)을 기준으로 기하학적 모양을 변경합니다. "X-120." X축에서 "-120mm"로 회전하고 "Y-5"로 회전하는 것을 의미합니다. Y축에서 "-5mm"로 이동하는 것을 의미합니다.

G 코드는 멈출 때까지 작업을 무기한 반복할 수 있습니다. 예를 들어, G01 다음에 일련의 X, Y 또는 Z 위치가 옵니다. 이는 모든 선형 이송 동작이 G01에서 발생함을 의미합니다. 일반적인 가공 예로는 위치 순서가 부품의 면 프로파일을 가공하는 데 사용되는 평면 밀링이 있습니다.

G 코드 코드

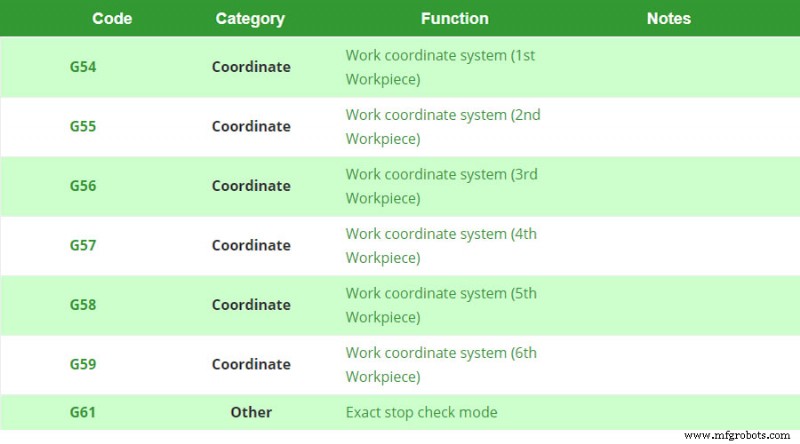

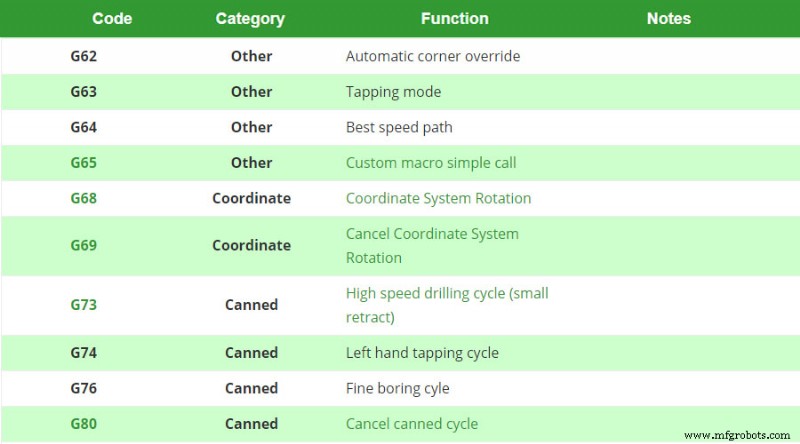

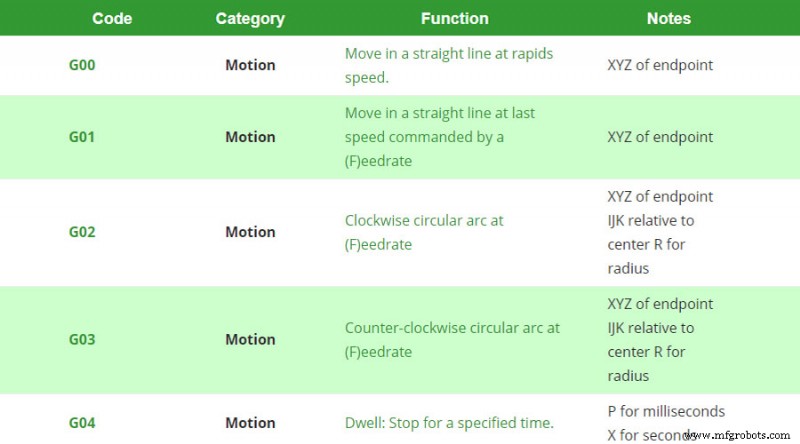

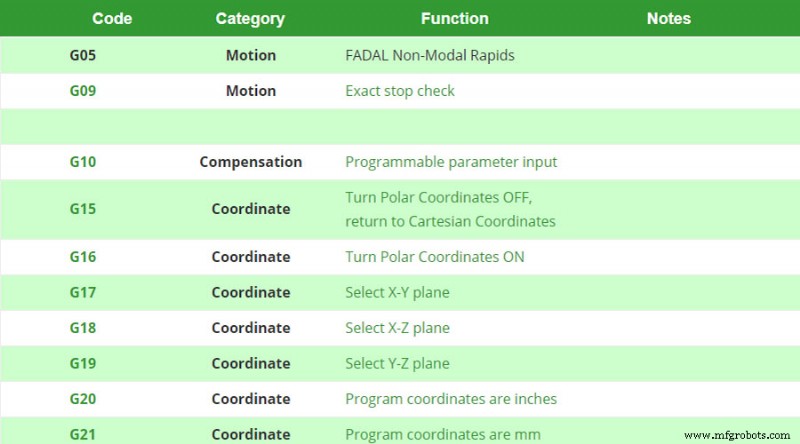

다음은 기계의 움직임을 안내하기 위해 결합할 수 있는 몇 가지 일반적인 G 코드입니다. ( 출처 https://www.cnccookbook.com/g-code-m-code-reference-list-cnc-mills/ )

G 코드의 기능을 이해한 후 해당 예제를 보면 사용 설명서를 더 쉽게 읽을 수 있습니다. CNC 기계 프로그래밍에 능숙하지 않더라도 영숫자 시스템의 중요성과 가공 제품을 만드는 데 필요한 절차의 복잡성을 인식할 수 있습니다.

나 M-Code 소개

CNC M 코드란 무엇입니까?

M 코드는 CNC 가공에 사용되는 공작 기계 제어 언어입니다. G 코드와 조합하여 다양한 기계 기능을 열고 닫을 수 있습니다. 예에는 스핀들 회전의 시작 및 중지, 냉각수의 개폐, 팔레트 교체 등이 포함됩니다. G 코드와 마찬가지로 다양한 컨트롤러 플랫폼 간에 몇 가지 기능적 공통점이 있지만 특정 M 코드 기능에 대한 최종 정의가 제공됩니다. 컨트롤 제조업체에 의해.

M-코드 코드

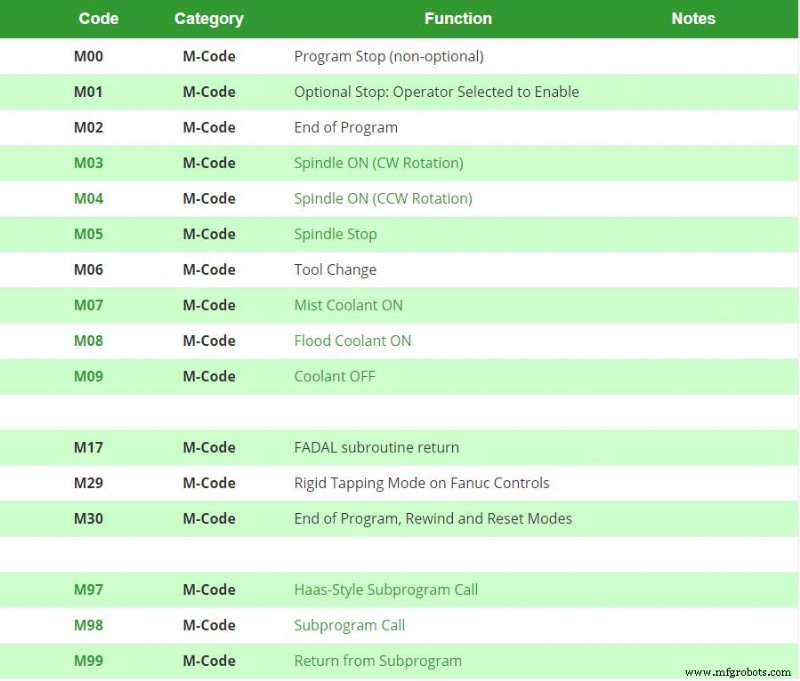

다음은 몇 가지 M 코드 예입니다.

G 코드와 M 코드의 차이점

G 및 M 코드는 CNC 공작 기계를 제어할 때 특별하지만 다른 목적을 가지고 있습니다.

G 뒤에 붙는 숫자는 시스템의 움직임과 기능을 나타내는 것일 뿐이지만 어떤 사람들은 CNC 프로그램을 G 코드라고 합니다. M 값은 프로그램의 일부로, 기계가 모션 외부에서 작동하는 방법을 알려줍니다.

기계에서 이 두 가지 명령을 사용할 수 있는 방법을 볼 때 절단에는 G를, 기타 작업에는 M을 고려하십시오.

둘 다 장치를 제어할 때 서로 다른 움직임을 조절합니다.

G 명령은 절단 위치와 방법을 공구에 알려줍니다. M 작업은 장비에 도구를 변경하거나 스핀들을 이동하거나 장비 내부의 기타 비절삭 작업을 수행하도록 지시할 수 있습니다. 이 프로세스를 단순화하려면 CAD 또는 CAM 소프트웨어 사용을 고려할 수 있지만 이것이 항상 완벽한 솔루션은 아닙니다.

영숫자 프로그램이 제공되는 방향을 변경할 수 있는 CAD 또는 CAM 소프트웨어 프로그램이 있더라도 기계에 필요한 입력에 따라 소프트웨어를 변경하거나 수정하려면 CNC 프로그래밍에 익숙해야 합니다. 소프트웨어는 작업자가 지시한 작업만 수행합니다. 생성된 프로그램을 이해하지 못하면 기계가 잘못된 기능을 수행하여 시간과 재료를 낭비하게 될 수 있습니다.
