기술 집중 조명:볼 베어링 사전 로드

볼 베어링의 경우 예압은 종종 잘못 이해되는 개념이며 설계자와 베어링 사용자 모두가 간과합니다.

베어링 제조 공정의 마지막 단계 중 하나는 외부 링, 내부 링, 볼 및 리테이너(또는 볼 분리기)와 같은 개별 베어링 구성 요소의 조립입니다. 베어링을 조립할 때 내부 클리어런스 또는 링과 볼 사이의 헐거움을 제어할 필요가 있습니다. 이것은 대부분의 베어링 카탈로그에서 레이디얼 플레이라고 합니다.

특정 응용 분야에서 한 쌍의 베어링이 제대로 작동하려면 이 내부 여유 공간을 제거해야 합니다. 자유 내부 간극을 제거하기 위해 한 쌍의 베어링에 축방향 하중을 가하는 것을 예압이라고 합니다.

예압 볼 베어링의 이점은 다음과 같습니다.

회전 정확도 및 정확한 샤프트 위치 지정
볼 미끄러짐의 제거 또는 감소
인가된 하중 하에서 축 방향 및 반경 방향 변형의 제어 및 감소
소음 감소
베어링 간의 부하 공유

예압은 특히 회전 및 위치 정확도가 요구되는 대부분의 고정밀 및 고속 응용 분야에서 매우 중요합니다.

작동 조건에서 베어링에 반경 방향 유격이 있는 경우 이는 하나의 베어링 레이스가 다른 베어링에 대해 반경 방향 및 축 방향으로 이동할 수 있음을 의미합니다. 회전할 때 이 느슨함은 흔들림 또는 비반복적인 런아웃으로 변환됩니다. 이 동작은 공작 기계 스핀들, 전기 모터, 광학 인코더, 유량계 및 고속 수공구와 같은 애플리케이션에서 허용되지 않습니다.

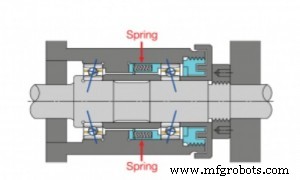

축방향 예압을 가하면 볼이 궤도와 접촉하게 되어 볼 세트가 균일한 원주 평면에서 회전하도록 하는 접촉각이 설정됩니다.

Mike Santora의 기사(http://www.bearingtips.com
