기계 베어링의 가장 인기 있는 6가지 유형

기계식 베어링은 회전 또는 라이너 움직임을 허용하여 마찰을 줄이고 성능을 향상시켜 에너지를 절약하는 두 부품 사이에 사용되는 구성요소입니다.

금속 및 플라스틱 베어링은 냉장고, 컴퓨터, 100개 정도의 베어링에 이르기까지 모든 곳에서 찾을 수 있습니다. 차. 그 뒤에 숨겨진 개념은 단순한 것입니다. 사물은 미끄러지는 것보다 더 잘 굴러갑니다. 베어링이 없으면 자동차 바퀴가 덜덜 떨리고 변속기 기어 톱니가 맞물릴 수 없으며 자동차가 원활하게 작동하지 않습니다. 그들은 금속 볼이 굴러 갈 수 있도록 매끄러운 내부 및 외부 금속 표면으로 구성됩니다. 볼이나 롤러는 하중을 "지지"하는 데 도움이 되며 장치가 보다 효율적으로 작동합니다.

베어링에는 다양한 유형이 있으며, 각각은 특정 목적에 사용되며 특정 유형의 하중(레이디얼 또는 스러스트)을 전달하도록 설계되었습니다. 여기에서는 가장 널리 사용되는 6가지 유형인 플레인 베어링, 구름 요소 베어링, 보석 베어링, 유체 베어링, 자기 베어링 및 플렉셔 베어링을 살펴보겠습니다.

1) 플레인 베어링

플레인 베어링은 가장 단순한 베어링 유형이며 구름 요소가 없는 베어링 표면으로만 구성됩니다. 하중을 견딜 수 있는 능력이 높고 일반적으로 가장 저렴하며 재료에 따라 다른 유형보다 수명이 훨씬 깁니다.

2) 구름 요소 베어링

롤링 요소 베어링은 두 개의 링(또는 "레이스") 사이에 볼이나 롤러를 배치하여 구름 저항과 슬라이딩이 거의 없는 동작을 허용합니다. 이러한 베어링에는 볼 베어링과 롤러 베어링이 포함됩니다.

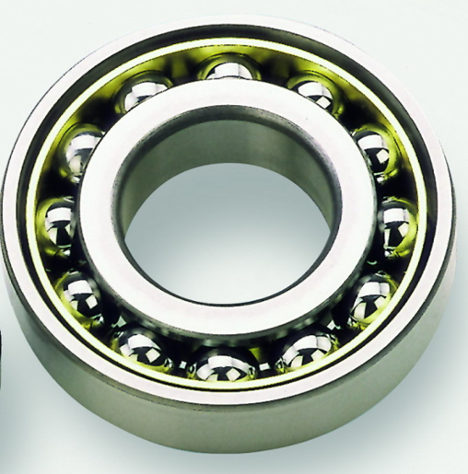

볼 베어링은 구름 요소 베어링의 가장 일반적인 유형입니다. 이 베어링은 레이디얼 하중과 스러스트 하중을 모두 처리할 수 있지만 일반적으로 하중이 비교적 작은 곳에 사용됩니다. 구조상 내륜과 외륜의 볼과의 접촉이 많지 않습니다. 베어링에 과부하가 걸리면 볼이 변형되어 베어링이 파손됩니다. 롤러 베어링은 볼을 사용하지 않기 때문에 컨베이어 벨트와 같이 훨씬 더 무거운 레이디얼 하중을 처리할 수 있습니다. 대신에 레이스 사이에 더 많은 접촉을 허용하는 실린더가 있어 부하를 더 넓은 영역으로 분산시킵니다. 그러나 이러한 유형의 베어링은 많은 추력 하중을 처리하도록 설계되지 않았습니다.

3) 보석 베어링

보석 베어링은 보석으로 장식된 피벗 구멍에서 회전하는 금속 스핀들이 있는 플레인 베어링입니다. 축을 중심에서 약간 벗어나서 하중을 운반하며 일반적으로 기계식 시계나 시계에 사용됩니다. 이는 시계 정확도를 향상시키는 예측 가능한 마찰이 낮기 때문입니다.

4) 유체 베어링

유체 베어링은 기체 또는 액체의 얇은 층을 사용하여 하중을 지지하며 유체 역학 베어링과 정수압 베어링의 두 가지 유형으로 분류할 수 있습니다. 유체 역학 베어링은 회전을 사용하여 액체를 내부 표면에 대한 윤활 쐐기로 형성합니다. 정압 베어링에서 유체(보통 오일, 물 또는 공기)는 외부 펌프에 의존합니다.

유체 베어링은 일반 볼 베어링이 처리할 수 없거나 진동과 소음이 증가하는 고하중, 고속 또는 고정밀 응용 분야에 사용됩니다.

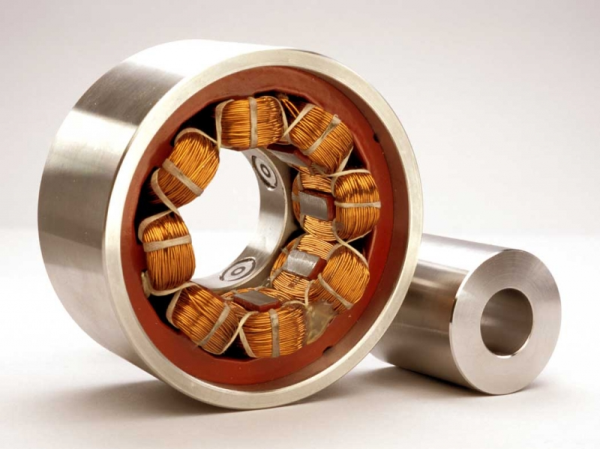

5) 자기 베어링

자기 베어링 물리적 접촉 없이 움직이는 부품을 지원하는 대신 자기장에 의존하여 하중을 전달합니다. 부하를 안정적으로 유지하기 위해 지속적인 전원 입력이 필요하므로 전원 또는 제어 시스템 장애 시 백업 베어링이 필요합니다.

자기 베어링은 마찰이 매우 낮고 예측 가능하며 윤활 없이 또는 진공 상태에서 작동할 수 있습니다. 터빈, 모터 및 발전기와 같은 산업 기계에서 점점 더 많이 사용되고 있습니다.

6) 굴곡 베어링

일반적인 플렉셔 베어링은 힌지와 같이 두 개의 다른 부품을 결합하는 한 부품으로, 구부러지는 하중 요소에 의해 모션이 지원됩니다. 이러한 베어링은 반복적인 굽힘이 필요하므로 재료 선택이 중요합니다. 일부 재료는 반복적인 굽힘 후에 낮은 하중에서도 실패하지만 올바른 재료와 베어링 설계로 플렉셔 베어링은 무기한 수명을 가질 수 있습니다. 이 베어링의 또 다른 주목할만한 특징은 피로에 대한 저항입니다. 볼이나 롤러에 의존하는 다른 많은 베어링은 롤링 요소가 서로 평평해지면서 피로해질 수 있습니다.

여기에 있습니다! 귀하가 선호하는 베어링 유형이 누락되었습니까? 특정 종류의 베어링에 대해 더 궁금한 사항이 있습니까? 아래 댓글 섹션에 알려주십시오.
