테라헤르츠 대역에서 초예리 파노 공명을 나타내는 평면 4-스트립 금속 메타물질을 제시합니다. 0.81 THz에서 25% 투과 딥, 대역폭 0.014 THz로 Q-팩터 58 달성. 비대칭 선형은 전자기 파노 공명 이론으로 기술되는 밝은(복사) 모드와 어두운(비복사) 모드 결합 결과입니다. 설계를 5-스트립으로 확장하면 Q-팩터 61, 65인 두 추가 고-Q 파노 딥 생성.
메타물질은 자연 매질에 없는 음/초고 굴절률 등 전자기 응답 구현하는 인공 복합체입니다[1,2]. 주기적 금속 단위 기하학 조절로 특성 튜닝 가능[3]해 완전 흡수[4,5], 센싱[6–9], 클로킹[10] 등 응용 매력적. 메타물질 가장 매력적 특징 중 하나는 파노 공명 생성—넓은(밝은) 모드와 좁은(어두운) 모드 간섭으로 생기는 예리한 비대칭 스펙트럴 특징[11–16]. 로렌츠 공명 대비 파노 피크는 일반적으로 10배 이상 높은 Q-팩터 보여 센싱, 필터링 응용에 유리[17–31].
테라헤르츠(THz) 영역에서 파노 공명은 공진기 설계 약한 비대칭 도입[17–20]으로 기저 어두운 모드 여기 가능[21]. 그래핀 기반 구조도 조절 가능 파노 응답 시현[22,23]. 그러나 다수 보고 THz 메타물질 Q-팩터 보통 수준[17,32,33] 실용성 제한. 다층/이중층 비대칭 설계[19,34]로 Q-팩터 개선됐으나 제작 복잡도 증가. 단순 평면 구조로 초고-Q 달성 남아 핵심 과제.
본 연구는 콤팩트 평면 4-스트립 메타물질로 0.81 THz에서 Q-팩터 58 달성, 비대칭 기하학 고유 밝은-어두운 모드 결합 활용해 파노 프로파일 튜닝 가능 및 스트립 추가로 다중 공명 도입 시현.
공진기 대칭성 깨기 위해 스트립 2를 중심축에서 거리 d만큼 변위(그림 1). 전체 구조: 두께 0.2 µm 금(σ = 4.09×10⁷ S m⁻¹) 스트립 4개를 무손실 실리카 기판(n = 1.5) 상 패터닝. 단위 셀 주기 Pₓ = P_y = 180 µm. 스트립 1, 2, 3 평행, 길이 120 µm 폭 20 µm; 스트립 4 수직, 길이 150 µm 폭 20 µm. 기준 설계 변위 d = 30 µm. 유한차분 시간영역(FDTD) 시뮬레이션: x, y 1 µm, z 0.02 µm 메시, x, y 주기 경계, z 완전정합층. 입사장 y편광(E-장), x편광(H-장) 정규 입사(그림 1).

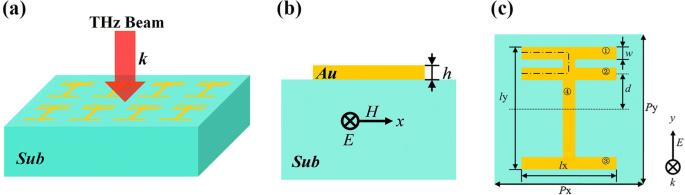

제안 메타물질 3D 다이어그램(a). 측면도(b) 및 평면도(c) 비대칭 공진기; 등가 길이 l 점선 표시.
시뮬레이션 투과 스펙트럼(그림 2a) 두 딥: 0.430 THz 광대역 로렌츠(투과율 10%), 0.809 THz 예리 파노(투과율 26.45%). 파노 딥 대역폭 0.014 THz, Q-팩터 58로 로렌츠 모드 대비 30배 높음. 비대칭성은 입사파 직접 여기 밝은 모드와 대칭성 깨기로 여기 어두운 모드 결합 기원[16,38,39]. 전자기 파노 공명 이론(식 2–5) 모델링으로 시뮬레이션 결과 재현, 밝은-어두운 상호작용 기저 메커니즘 확인(그림 2f).

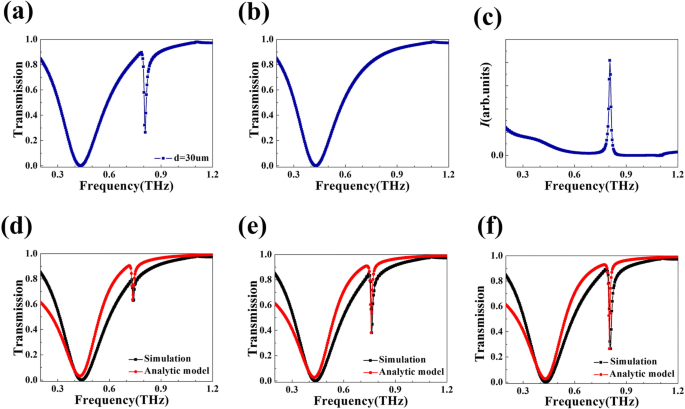

a FDTD 투과율 곡선. b 밝은 모드만 투과. c 쌍극자 소스 하 장 강도. d–f 시뮬레이션(빨강) vs 이론(검정) 스펙트럼: d = 10, 20, 30 µm.
두 공진 주파수 장 분포(그림 3) 상이한 전하 분포 드러냄: 로렌츠 모드 스트립 1, 3 국재화; 파노 모드 스트립 1, 2 집중, 강한 표면 전류 흐름—밝은-어두운 결합 시그니처.

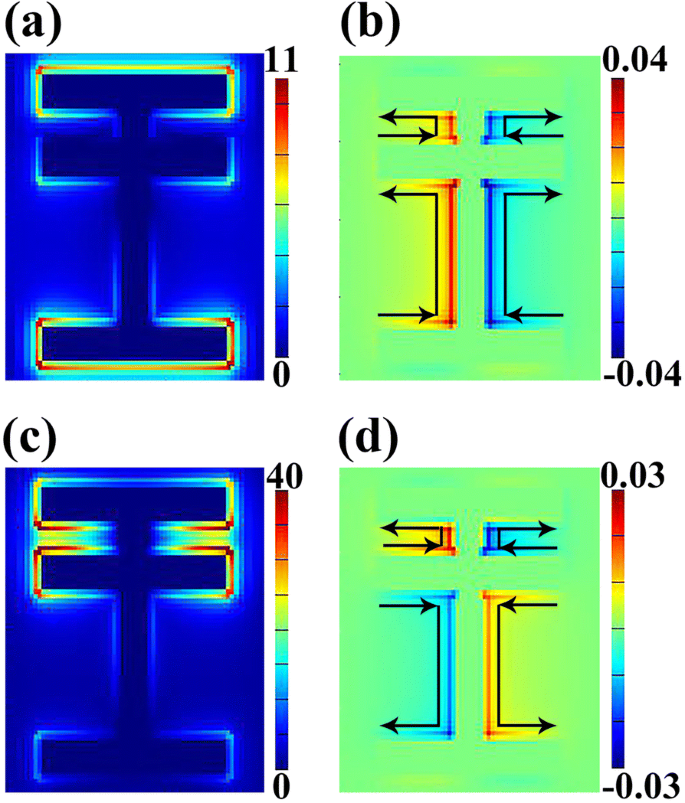

장 분포: a 0.430 THz |E|, b 표면 전류 화살표 포함 H_z, c 0.809 THz |E|, d H_z. 화살표 전류 방향 지시.
변위 d 조절로 파노 공명 튜닝: d 10→30 µm 증가 시 딥 심화, 청색 이동—강한 밝은-어두운 결합, 등가 공진기 길이 l 감소(식 6) 기인. 이 튜닝성으로 공진 주파수 정밀 제어 가능.
상단에 가변 굴절률(n = 1–1.6) 4-µm 분석물 층 배치 시 파노 딥 비례 적색 이동(그림 5b). 센서 감도 0.105 THz/RIU, FOM = S/선폭 7.50. 강도 기반 지표 S* = 2.6/RIU, FOM* = 10 달성, 고해상도 굴절률 검출 적합성 입증.

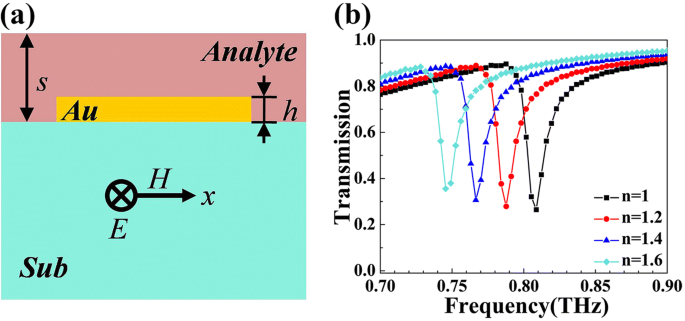

a 센서 단면. b 굴절률 대비 투과 이동.
5 수평 스트립 확장 설계로 0.75 THz(Q = 61), 0.91 THz(Q = 65) 두 추가 고-Q 파노 딥 생성(그림 6b), 다중 공명 응용 확장성 시현.

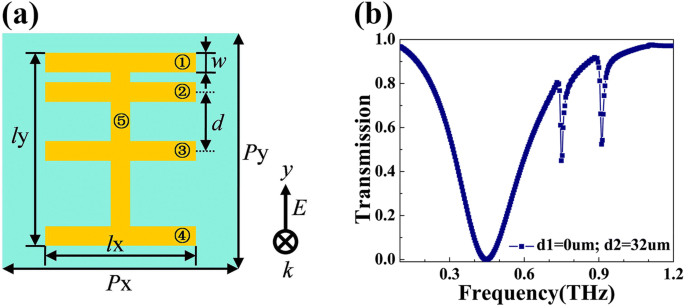

a 5-스트립 구조 평면도. b 시뮬레이션 투과율 곡선.
0.81 THz에서 Q-팩터 58 초예리 파노 공명 전달 콤팩트 4-스트립 평면 공진기 시현. 비대칭 선형은 밝은-어두운 모드 결합 기인, 위치와 깊이 변위 d로 튜닝 가능. 높은 Q, 간편 제작, 평면 기하학으로 THz 센싱, 협대역 필터링 등 응용 매력적 플랫폼. 수평 스트립 추가로 다중 고-Q 공명 지원, 기능적 다재다함 추가 확장.
나노물질
요약 본 논문에서는 삼중 흡수 피크를 가진 초박형 플렉시블 메타물질 흡수체(MA)를 제안합니다. 제안된 흡수체는 8.5, 13.5, 17GHz(X 및 Ku 대역)에 세 흡수 피크가 위치하며 흡수율은 각각 99.9%, 99.5%, 99.9%입니다. 구조 두께는 0.4mm로 각 흡수 주파수의 자유공간 파장의 약 1/88, 1/55, 1/44에 불과합니다. 대칭적 형상 덕분에 편광에 둔감합니다. 또한 TE 입사에서 60° 입사각까지 최소 86% 흡수율을, TM 입사에서는 60°까지 99% 이상 흡수율을 유지합니다. 표면 전류와 전기장 분
요약 본 논문에서는 전금속 메타물질 기반 테라헤르츠(THz) 바이오센서를 이론적으로 연구하고 실험적으로 검증했습니다. 이 THz 메타물질 바이오센서는 레이저 드릴링 기술로 제조된 스테인리스강 소재를 사용합니다. 시뮬레이션 결과, 이 메타물질 센서의 최대 굴절률 감도와 성능 지수(FOM)는 각각 294.95 GHz/RIU와 4.03으로 나타났습니다. 이어서 소혈청알부민(BSA)을 검출 물질로 선정해 바이오센서의 유효성을 평가했습니다. 실험 결과 검출 감도는 72.81 GHz/(ng/mm2), 검출 한계(LOD)는 0.035 mg/mL
