디지털 멀티미터로 주파수 측정하기: 단계별 완벽 가이드

디지털 멀티미터(DMM)로 주파수 측정하기

주파수는 1초 동안 완료되는 주기의 수입니다. 주파수 측정 기능이 있는 다양한 멀티미터가 있습니다. 교류 전류와 기타 전기 신호는 고유한 주파수를 가지며 이는 장치 동작에 영향을 미칩니다. 멀티미터로 전압, 전류, 저항, 정전용량, 주파수, 온도, 연속성 등을 측정하고 저항, 커패시터, 다이오드, 트랜지스터, 케이블 등 부품을 테스트할 수 있습니다.

본 글에서는 멀티미터가 주파수를 측정하는 원리와 읽기에 영향을 주는 요인들을 다룹니다.

작동 원리

주파수 측정 기능이 있는 디지털 멀티미터는 피크 검출 회로(peak-detection circuit)를 내장합니다. 입력 파형의 연속된 두 봉우리(피크) 사이의 시간을 측정합니다. 첫 번째 피크를 감지하면 타이머를 시작하고, 다음 피크를 감지하면 멈춥니다. 이 시간 간격으로 주파수를 계산합니다.

주파수 측정 방법

주파수 측정 기능이 있는 DMM은 다이얼과 프로브 단자 부근에 'Hz' 표시가 있습니다. 'VAC' 또는 'V~'와 다이얼 위치를 공유하는 경우도 많습니다.

두 가지 측정 방법이 있습니다. 다이얼에 전용 'Hz' 위치가 있는 경우 방법 1을, 별도 'Hz' 버튼이 있는 경우 방법 2를 따르세요.

방법 1: 다이얼에 전용/공유 Hz 위치가 있는 경우

1. 전원 버튼으로 미터를 켭니다.
2. 다이얼을 'Hz' 위치로 돌립니다. 'VAC' 또는 'V~'와 공유되는 경우 'Shift' 버튼을 눌러 2차 기능(주파수 측정)을 활성화합니다. 디스플레이에 'Hz'가 뜨면 전환 완료입니다.
3.

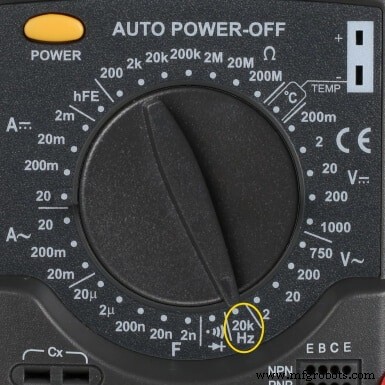

4. 일부 모델은 다이얼에 독립된 'Hz' 위치가 있습니다.

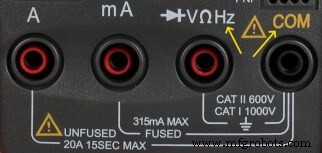

5. 검정 프로브를 먼저 'COM' 단자에 꽂습니다.
6. 빨강 프로브를 'Hz' 표시가 있는 단자에 꽂습니다.
7.
8. 검정 리드를 먼저, 빨강 리드를 나중에 측정 지점에 접속합니다.
9. 디스플레이의 읽기를 확인합니다.
10. 범위 조절이 가능한 모델은 범위를 낮춰 정확도를 높이세요. 오토 레인지 버튼이 있으면 자동 설정됩니다.
11. 측정 완료 후 빨강 리드 → 검정 리드 순으로 분리합니다.
12. 프로브를 미터 단자에서 뺍니다.
13. 전원을 끄거나 다이얼을 '전압 측정' 위치로 돌려 두어 재사용 시 사고를 예방하세요.

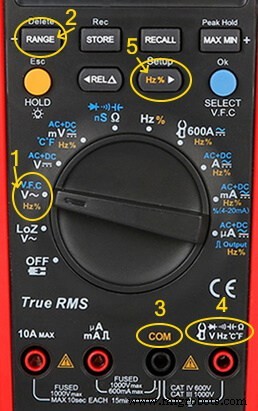

방법 2: 별도 'Hz' 버튼이 있는 경우

1. 전원 버튼으로 미터를 켭니다.
2. 다이얼을 'VAC' 또는 'V~' 위치로 돌립니다.
3. 오토 레인지가 없으면 최대 전압 범위를 선택합니다.
4.
5. 검정 프로브를 'COM' 단자에, 빨강 프로브를 'V Ω' 또는 'Hz' 표시 단자에 꽂습니다.
6. 검정 리드 → 빨강 리드 순으로 측정 지점에 접속합니다. 리드 순서를 바꿔도 읽기에는 영향 없습니다.
7. 'Hz' 버튼을 눌러 주파수 측정 모드로 전환합니다.
8. 디스플레이 읽기를 확인합니다.
9. 가능하면 범위를 낮춰 정확도를 높이세요. 오토 레인지가 있으면 자동입니다.
10. 측정 완료 후 빨강 리드 → 검정 리드 순으로 분리합니다.
11. 프로브를 미터 단자에서 뺍니다.
12. 전원을 끄거나 다이얼을 '전압 측정' 위치로 돌려 두세요.

주파수 측정 시 발생할 수 있는 문제들

다양한 요인이 주파수 읽기에 영향을 줍니다. 일부는 완화 가능합니다.

미터의 측정 범위

데이터시트에 명시된 최저/최고 주파수 범위를 벗어난 신호는 부정확하게 표시됩니다. 범위 미만이면 실제값에 가깝지만 부정확하고, 범위 초과면 미터가 따라가지 못해 낮은 값 표시나 'OL' 과부하가 뜹니다. 미터 범위와 입력 신호의 대략적 주파수를 미리 아는 것이 중요합니다.

입력 신호의 왜곡

입력 신호에 주파수 왜곡(노이즈 등)이 있으면 읽기에 불확실성이 생기고 변동될 수 있습니다. 로우패스 필터로 노이즈를 제거하면 개선됩니다.

신호 복사 (Signal Radiation)

프로브가 선에 닿지 않아도 미터가 주파수를 잡는 경우가 있습니다. 차폐되지 않은 선이 안테나 역할을 해 EMI(전자파 간섭)를 복사하고, 미터가 이를 증폭·측정해 표시하기 때문입니다. 정확하지 않을 수 있으니 프로브를 선에 직접 접속해 측정하는 것이 가장 좋습니다.

왜 주파수를 측정하는가?

회로와 기계는 특정 주파수에서 동작하도록 설계됩니다. 고정 주파수이거나 가변 주파수(출력이 주파수에 의존)일 수 있습니다.

대표 예로 AC 전동기 속도는 전원 주파수에 비례합니다. 50Hz 설계 모터/변압기를 60Hz에 연결하면 과속하고, 60Hz 설계를 50Hz에서 돌리면 저속 회전합니다. 흥미로운 질문: 50Hz 변압기를 5Hz나 500Hz에서 운전할 수 있을까?

참고: 아날로그 멀티미터로는 주파수를 측정할 수 없습니다. 전용 오토 Hz 버튼이나 별도 COM 단자 등 특정 기능이 있는 디지털 멀티미터만 다양한 범위(최대 100kHz 이상)에서 주파수 측정이 가능합니다.
