릴레이 드라이브 완벽 가이드: 기능, 설계, 실전 회로 응용

릴레이 드라이브는 수많은 전자 회로와 전기 장치에서 만나는 전자 부품입니다. 다양한 릴레이 유형은 특히 메인 AC 부하 스위칭이나 고전력 전송 회로에 큰 이점을 줍니다. 게다가 저렴하고 초보자도 실질적으로 쉽게 사용할 수 있습니다.

릴레이 드라이브

출처: 위키피디아

오늘은 간단한 릴레이 드라이버 회로를 구성하는 간단한 방법들을 배워보겠습니다.

릴레이 드라이브란?

간단히 말해, 릴레이는 전기적으로 동작하는 스위치입니다. 릴레이 드라이버 회로는 릴레이를 구동하는 회로 유형으로, 적절한 회로 기능에 기여합니다. 그러면 릴레이 스위치가 회로 요구사항과 동작에 따라 열리거나 닫힙니다.

릴레이 드라이버 회로 예시

출처: 위키미디어

드라이브 동작 원리

작동 원리

아래 내용을 통해 릴레이 드라이브의 작동 원리를 이해해 보겠습니다.

• 릴레이 구조는 스프링이 장착된 접점과 코일로, 피벗 축을 따라 자유롭게 움직입니다.
• 중심 극(central pole)은 릴레이 코일이 전압을 받으면 N/C 접점(Normally Closed)과 연결됩니다. 이는 릴레이 코일의 전자기력이 극 철심을 당기기 때문입니다.
• 나중에 릴레이 코일을 끄면 중심 극이 N/O(Normally Open) 단자에서 분리되어 N/C 스위치 접점 단자와 연결되며 기본 접점 위치로 돌아갑니다.

일반적으로 릴레이 드라이브의 OFF/ON 동작은 N/C와 N/O를 번갈아 전환하며, 이는 주로 릴레이 코일 상태에 의존합니다.

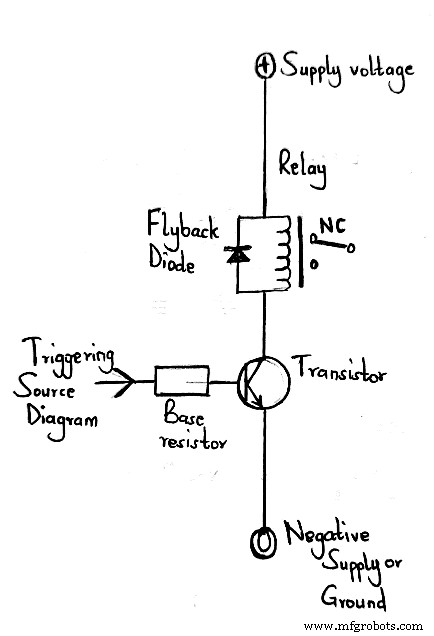

기능적인 드라이브 회로도

릴레이 드라이버 회로 설계 계산 공식

아래 식은 트랜지스터 베이스 저항을 계산하는 공식입니다.

R = (Us – 0.6) × hFE / 릴레이 코일 전류

각 항목은 다음과 같습니다.

• R: 트랜지스터 베이스 저항
• Us: 베이스 저항에 인가되는 트리거 전압/소스
• hFE: 순방향 전류 이득

옴의 법칙 공식을 사용해 릴레이 전류를 구할 수도 있습니다: I = Us/R. 여기서;

• I = 필요한 릴레이 전류
• Us = 공급 전압

릴레이 드라이버 회로 제작 방법

릴레이 드라이브 회로 구성 시 유의사항:

• 저전력 릴레이에는 2N4401 사용
• 베이스 전류가 적거나 고전력 릴레이에는 달링턴 드라이버가 이상적
• 여러 릴레이나 부하를 구동할 때는 ULN2003 적합
• CMOS 로직으로 릴레이를 구동할 때는 인핸스먼트 모드 MOSFET 적합

파워 MOSFET

출처: 위키완드

릴레이 드라이브 핀 배열

릴레이 드라이버 회로의 핀 구성은 제조사마다 다릅니다. 정확한 정보는 데이터시트 확인을 권장합니다.

하지만 일반적으로 다음과 같은 배열을 가집니다.

• NO = 릴레이 코일이 여기되면 공통 단자와 연결되며 계속 열려 있습니다.
• NC = 릴레이 코일이 비여기되면 공통 단자와 접촉합니다. 항상 연결된 상태입니다.
• 세 번째 접점 핀아웃은 중심 극(central pole)입니다.

AC 릴레이 드라이버 회로

릴레이 드라이버 회로는 AC 전원으로 동작합니다. 따라서 정격 전압의 충분한 AC 전압과 과도 전압 억제기만 필요합니다.

다이오드는 전압 스파이크 제거 대신 반주기를 교번하는 데 사용합니다. 다이오드를 역병렬로 연결해 기능성 과도 전압 억제기를 만드는 대신, RC 직렬 네트워크를 사용해 코일과 병렬로 연결합니다. 저항이 방전을 조절하고 커패시터가 과잉 전하를 흡수합니다.

준비물

• 0.05µF 커패시터
• AC 전압 소스
• AC 릴레이
• 100Ω 저항

주의: 벽면 콘센트에서 직접 공급되는 AC 전원은 감전 위험이 있으니 각별히 주의하세요.

회로도

아래 다이어그램이 AC 릴레이 드라이버 회로 조립 후 최종 결과입니다.

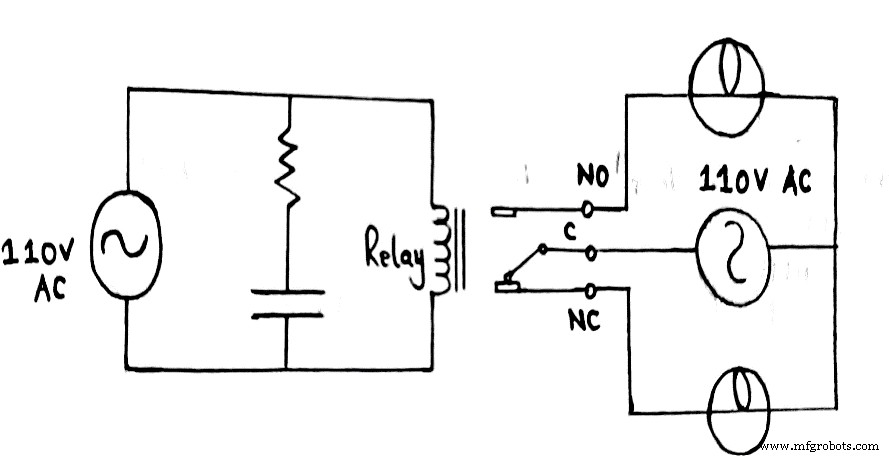

AC 릴레이 드라이버 회로도

AC 릴레이에 정격 AC 전압만 공급하면 됩니다. 예: 정격 릴레이 전압 110VAC이면 AC 전원에서 110V 필요.

직렬 연결된 저항과 커패시터가 과도 전압 억제기 역할을 해 전압 스파이크를 억제합니다. 따라서 이 부분이 릴레이 드라이버로 동작합니다. 마침내 릴레이가 충분한 전력을 받으면 켜지고 연결된 부하에 즉시 전원을 공급합니다.

DC 릴레이 드라이버 회로

DC 릴레이 회로에서는 제너 다이오드 등을 사용해 드라이브 개폐 시 전압 스파이크를 제거합니다. 즉, 다이오드가 과도 전압 억제기 역할을 합니다. 릴레이 코일은 인덕터로 기능합니다.

준비물

• 제너 다이오드
• DC 전압 소스/DC 파워 소스(월월트 어댑터, 배터리 등)

월월트 어댑터

출처: 위키피디아

• 정격 DC 전압 값을 가진 DC 릴레이

회로도

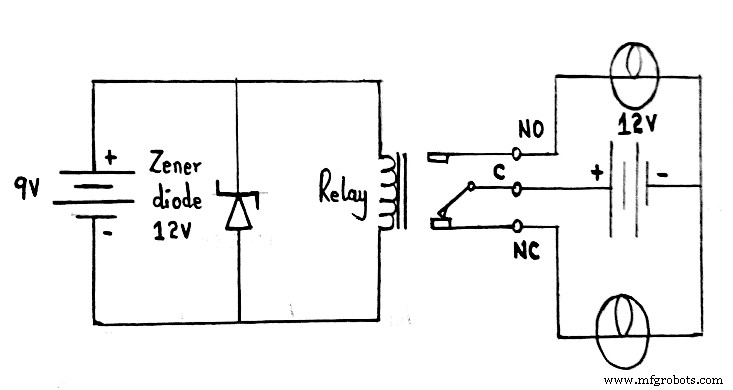

DC 릴레이 드라이버 회로도

오늘 사용할 릴레이는 9V 정격입니다. 따라서 9볼트 DC 전압 소스로 저항에 전원을 공급하기 적합합니다. 또한 역바이어스된 제너 다이오드를 드라이브와 병렬로 배치합니다. 이렇게 하면 전압이 특정 임계값에 도달하면 초과 전력을 접지로 션트합니다. 반대로 브레이크다운 전압에 도달하면 전도해 전류 흐름을 허용합니다.

결국 충분한 전력이 있으면 릴레이가 닫히고 출력 부하를 구동합니다.

NPN 트랜지스터를 이용한 릴레이 스위치 회로 구성

릴레이 드라이버 회로 전자 프로젝트에서는 MOSFET과 NPN 트랜지스터를 주요 스위칭 소자로 자주 사용합니다. 트랜지스터가 여러 입력 소스로부터 릴레이 코일의 DC 스위칭(OFF/ON) 제어를 신속하게 제공할 수 있기 때문입니다.

필요 부품

• 저항 – 1K
• 커패시터 – 470µF
• NPN 트랜지스터 – BC 548
• LED 표시등
• IN4007 다이오드

회로도

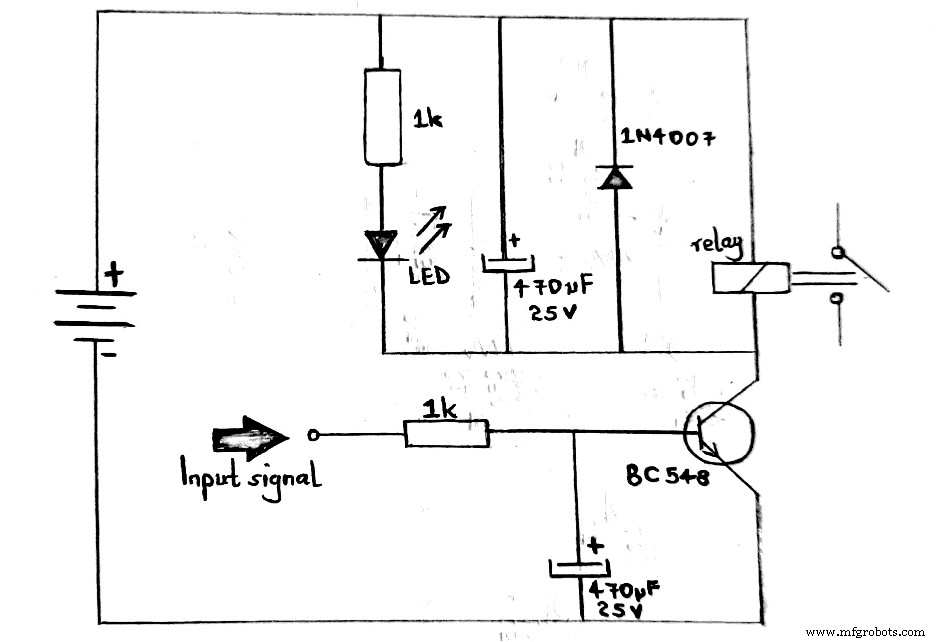

NPN 트랜지스터를 사용한 릴레이 회로도

릴레이 드라이브의 장점과 응용 분야

릴레이 드라이브의 장점:

• 저렴하고 구하기 쉬운 NPN 드라이브 트랜지스터 사용
• 부품 수 적음
• 저전압 로직 회로 및 릴레이 이코노미 기능과 쉽게 인터페이스 가능
• 업계 표준 제조 기술 적용
• ULN2003 드라이버 등 다양한 인터페이스 옵션 제공
• 릴레이 전원을 더 높고 비정류된 전압으로 공급 가능 → 전압 레귤레이터 부하 감소

응용 분야:

• 히터
• 모터
• 램프

결론

요약하자면, 릴레이 드라이버 회로는 전자 시스템에서 연결된 부하를 쉽게 스위칭하는 데 도움을 줍니다. 단일 신호로 여러 회로를 제어해야 할 때 주로 드라이브를 적용합니다. 또한 저전력 신호 하나로 한 회로를 제어하는 데도 릴레이를 사용할 수 있습니다. 따라서 직접 릴레이 회로를 만드는 방법을 알면 작업에 큰 도움이 됩니다. 제시된 예제들이 폭넓게 도움이 되길 바랍니다.

그래도 릴레이 드라이브 회로에 대해 궁금한 점이 있으시면 언제든 연락 주세요.
