인서트 몰딩 vs 오버몰딩: 핵심 차이점과 올바른 공정 선택법

오버몰딩과 인서트 몰딩은 상업·산업용 제품 제작에 쓰이는 두 사출 성형 공정. 둘 다 같은 개념, 즉 다른 부품 위에 플라스틱 부품 성형이란 개념 사용. 하지만 '다른 부품'의 속성과 기능 면에서 차이가 있어 응용 분야도 다릅니다.

두 공정을 제대로 이해 없이 쓰면 여러 부작용 초래. 흔한 게 제품 실패, 시간·소재 낭비, 생산비 증가. 그래서 이 글은 인서트 몰딩 vs 오버몰딩 비교로 프로젝트에 맞는 올바른 공정 선택 돕습니다.

인서트 몰딩 개요

인서트 몰딩이란?

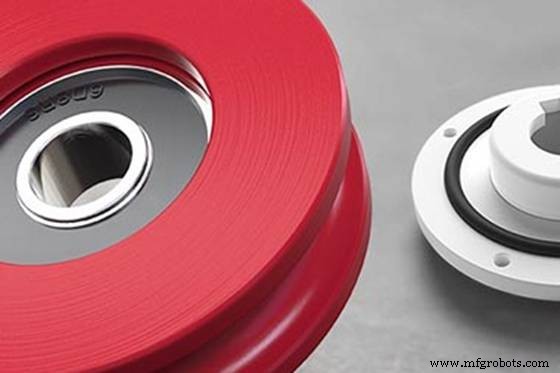

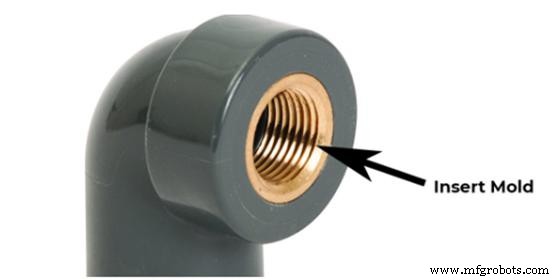

인서트 몰딩은 비플라스틱 부품(보통 금속, 인서트라 부름) 위에 플라스틱 성형하는 부품 제조 공정. 정상 사출 성형 절차에 인서트 추가해 진행. 금형에 인서트 놓고 용융 플라스틱 사출. 결과적으로 인서트가 플라스틱 소재로 캡슐화됨. 이후 이젝트 발생.

인서트 몰딩은 수동과 자동 두 방식 가능. 수동은 비용 덜 들고 작업자 제어 용이. 자동은 반복성, 오류 감소, 전반적 생산 효율 보장.

인서트 몰딩 응용

인서트 몰딩은 항공우주, 의료, 전자, 방위 산업서 흔함. 대표 예: 스크루드라이버, 스프링 접점, 클립, 핀.

인서트 몰딩 장점

인서트 몰딩은 장점 덕에 광범위 응용. 프로젝트 고려 이유:

• 강하고 재사용 가능한 연결 생성에 적합
• 비용 효율적
• 탭 가공 안 되는 얇은 벽 케이스 제작 적용 가능
• 부품 조립 필요성 감소
• 플라스틱과 금속 부품 결합 강화로 부품 성능 향상
• 풀아웃, 진동, 습기, 먼지 저항 제품 제작에 적합

인서트 몰딩 단점

인서트 몰딩 여러 제품에 적합하지만 다른 제품엔 부적합. 아래 단점 참고:

• 레진이 인서트 주변으로 수축하거나 인서트 내부로 들어가 기능 문제 야기
• 복잡한 부품엔 높은 기술 전문성 필요
• 금속과 플라스틱 등 다중 제조 기술 필요

오버몰딩 개요

오버몰딩이란?

오버몰딩은 다른 플라스틱 소재 위에 플라스틱 소재 성형하는 또 다른 흔한 사출 성형 공정. 이중 사출 성형 공정이라 투샷 몰딩이라 부름.

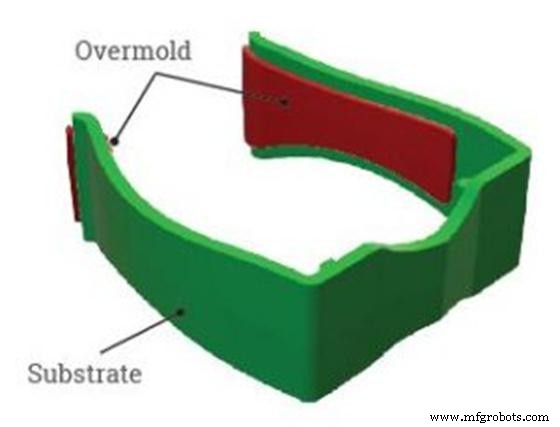

오버몰딩은 플라스틱을 금형에 사출해 첫 번째 플라스틱 부품(기재/서브스트레이트) 형성. 고체화 후 기재를 다른 금형에 놓고 두 번째 플라스틱 소재(오버몰드) 사출. 최종적으로 기재가 오버몰드로 캡슐화. 이후 이젝트.

핵심: 두 공정 동시 진행, 즉 기재와 오버몰드 형성이 별도 아님. 두 플라스틱 소재 융합 보장.

오버몰딩 응용

오버몰딩 사출 성형 공정은 인서트 몰딩과 동의어 수준으로 많은 산업·상업 분야에 광범위 응용. 오버몰드 부품 활용:

• 편안한 그립 필요 제품(플라스틱 핸들 등)
• 진동, 열, 감전 취약 환경 쓰이는 부품

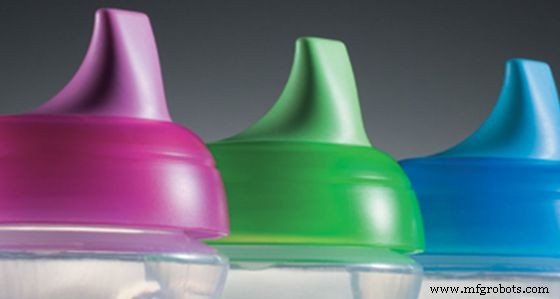

• 상보적/대비 색상 몰딩으로 미적 매력 향상 제품
• 상호명/로고 양각/음각 영역 가진 제품

오버몰딩 장점

• 서로 다른 플라스틱 부품 사용으로 소재 유연성 증대
• 플라스틱 용접이나 접착제 같은 결합 메커니즘 불필요
• 제품 내구성 높여 성능 개선
• 두 플라스틱 소재 간 강한 연결 생성

오버몰딩 단점

• 두 사출 공정 필요로 사이클 타임과 생산비 증가
• 단일 사출보다 더 많은 툴 필요(2단계 공정 탓) 개발비 증가
• 최적 온도 범위 변동으로 딜라미네이션 발생 가능
• 특수 툴 필요할 수 있어 공급업체 없으면 제작비 추가 발생
• 모든 플라스틱 소재가 서로 호환 안 됨. 사출 성형 서비스 제공업체와 잘 협력해 최적 소재 선정해야 함

인서트 몰딩과 오버몰딩 차이점

두 공정 비슷하지만 프로젝트 전 올바른 것 선택 위해 알아야 할 많은 차이 존재. 오버몰딩 vs 인서트 몰딩 차이는:

공정 차이 (Process)

주요 차이는 성형 공정. 오버몰딩은 2단계 제조 공정(투샷 몰딩)이라 플라스틱(오버몰드)을 다른 플라스틱(기재) 위에 성형. 인서트 몰딩은 비플라스틱 소재 위에 플라스틱 성형. 오버몰딩과 달리 1단계 제조 공정(인서트 별도 제조).

생산 속도 (Production Speed)

둘 다 시간 걸림. 하지만 인서트 몰딩이 제품 위 다른 층 몰딩, 즉 인서트 완전 캡슐화 탓에 상대적으로 더 시간 소요. 반면 오버몰딩은 부분 캡슐화. 게다가 인서트 몰딩은 두 플라스틱 부품 별도 생산 불필요, 오버몰딩은 기재와 오버몰드 별도.

소재 선택 (Material Selection)

오버몰드 부품은 서로 화학적 결합 가능한 플라스틱 부품에서 나옴. 하지만 모든 플라스틱이 호환 안 됨. 예: ABS는 ABS, 폴리카보네이트, 폴리에틸렌과 호환되나 POM과는 비호환. 반면 대부분 플라스틱이 비플라스틱 부품과 호환. 결과적으로 인서트 몰딩이 소재 호환성 더 넓음.

핵심: 많은 사출 성형 소재 숙지 후 공정 선택. 더 나은 건 사출 성형 서비스 제공업체 조언 구해 올바른 소재 선택.

비용 (Cost)

오버몰딩이 두 사출 공정 탓에 더 비싼 프로젝트. 게다가 인서트 몰딩은 조립비 절감과 프로젝트 생산성 향상, 특히 대량 생산 시. 하지만 둘 다 일반 사출 성형보단 비쌈.

인서트 몰딩 또는 오버몰딩 중 무엇을 선택할까?

인서트 몰딩과 오버몰딩 중 올바른 공정은 응용에 달림. 하지만 프로젝트 아무거나 선택 불가능. 그래도 수많은 인서트 몰드·오버몰드 부품 보고 올바른 공정 판단 가능. 아래 요소 고려:

인서트 몰딩 사용 시기

다음 속성이나 응용 가진 제품 만들 때 인서트 몰딩 고려:

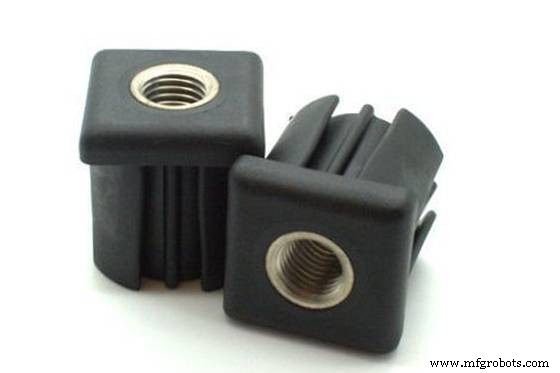

• 사전 제작된 기재 작업 시
• 기재에 컴퓨터 부품, 금속, 와이어 포함 시
• 최종 조각이 단단한 한 조각 필요 시
• 금속이나 타 비플라스틱 부품 플라스틱 폴리머/레진으로 피복 시(예: 스크루드라이버)

오버몰딩 사용 시기

다음 속성이나 응용 가진 제품 만들 때 오버몰딩 고려:

• 고무나 열가소성 플라스틱이 완제품 일부일 수 있음
• 완제품에 다중 색상 층 있음
• 2단계 층과 기재 생산이 동시에 진행될 때
• 최종 조각 분해 불필요
• 부품 그립감과 텍스처 개선 의도 시
• 가정용품에 쿠션과 충격 흡수 추가 원할 때

결론

오버몰딩과 인서트 몰딩은 같은 개념(플라스틱 부품을 다른 부품 위에 성형) 쓰는 사출 공정. 하지만 공정, 비용, 속도, 소재 선택 기반으로 차이. 둘 중 하나 선택 전 공정 제대로 이해 필요. 그래서 이 글은 인서트 몰딩 vs 오버몰딩 비교로 선택 돕습니다.

고품질 인서트 몰드나 오버몰드 부품 필요하신가요? WayKen이 시작 돕겠습니다. WayKen은 전문가 도움으로 고품질 사출 성형 서비스 제공. 우리 팀이 프로젝트 최적 사출 성형 공정 선택 도와드립니다. 그래서 비용 효율적 품질 몰드 부품 확신 가능. CNC 가공, 진공 캐스팅, 3D 프린팅 등 기타 제조 서비스도 제공. 오늘 설계 파일 업로드해 즉시 견적 받으세요!

FAQs

투샷 사출 성형이란?

투샷 몰딩은 오버몰딩 다른 이름. 듀얼샷, 멀티샷, 더블샷 몰딩으로도 불림. 단순히 플라스틱 부품(오버몰드)을 다른 플라스틱 부품(기재) 위에 동시에 성형. 공정 동시 진행으로 엔지니어 조립 없이 다중 소재·다색 부품 생성 가능.

사출 성형에서 인서트란?

인서트는 인서트 몰딩에 중요한 비플라스틱 부품. 금형에 놓고 플라스틱 소재 사출. 가장 흔히 심플한 객체(나사산, 로드 등). 하지만 복잡할 수도 있음(배터리 등).
