전문 판금 코너 마감: 챔퍼와 라디우스

판금 부품에 설계 개선을 적용하면 미적 가치 추가 이상의 다양한 목적을 달성합니다. 일부 특징은 판금 부품에 높은 화장품적 마감 룩을 주기도 합니다.

정사각형 또는 직사각형 부품 모서리에 일반적으로 사용되고 권장되는 두 가지 판금 설계 특징은 챔퍼(chamfer)와 라디우스(radius)입니다. 둘 다 날카롭고 날것 또는 반날것의 금속 모서리를 제거하고 둥근 모서리(라디우스) 또는 각진/베벨진 모서리(챔퍼)로 대체할 수 있습니다.

판금 설계에 챔퍼나 라디우스를 적용해야 하는 이유는 많습니다. 큰 다섯 가지를 소개합니다.

안전 제일 (Safety First)

가장 중요한 건 판금 모서리의 날것 절단 에지가 극도로 날카로워 부품 다루기가 위험하다는 것입니다. 레이저 커팅은 에지에 약간의 슬래그(slag)를 남기고, 펀치 컷은 날카로운 에지와 도구가 금속을 자른 작은 돌출부를 남깁니다. 둘 다 그대로 다루기엔 이상적이지 않습니다.

절단 에지 디버링은 여기 표준 관행으로 직원과 고객 부상 위험을 일부 제거합니다. 하지만 훨씬 쉽고 안전한 해결책은 단순히 라디우스로 모서리를 둥글게 하거나 챔퍼로 각도를 주어 베벨 처리하는 것입니다. 그렇게 하면 위험한 날카로운 모서리가 없고 붕대를 대량 구매할 필요도 없습니다.

맞물림 및 연결 부품 (Mating & Connecting Parts)

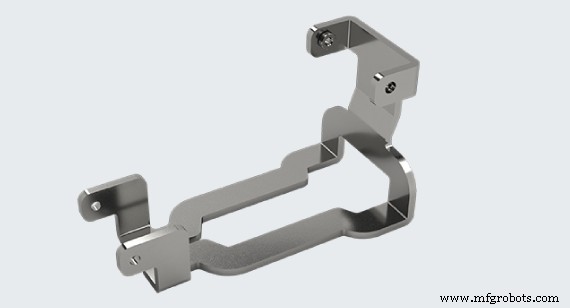

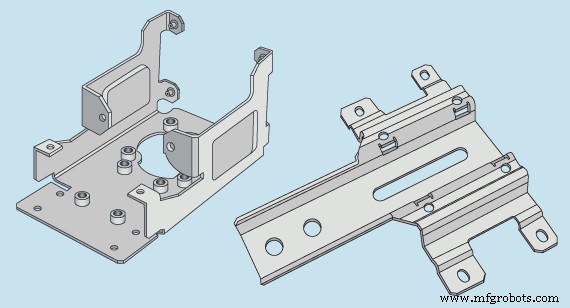

판금 부품은 종종 제품 개발 퍼즐의 마지막 조각으로, 다른 가공·성형 부품이나 기성품을 감싸거나 연결합니다. 챔퍼나 라디우스를 적용하는 가장 흔한 판금 부품은 브라켓, 인클로저, 페이스플레이트이며, 대부분 어셈블리의 다른 부품과 연결됩니다.

클리어런스 (Clearance)

판금 부품이 다른 구성요소 안에 쉽게 들어가도록 라디우스나 챔퍼를 포함하는 건 흔한 일입니다. 날카로운 90도 모서리는 한 부품을 다른 부품 안이나 속에 고정하거나 네스틀(nestle)하려 할 때 항상 쉬운 클리어런스를 허용하지 않습니다.

미적 가치 (Aesthetic Value)

위에서 언급했듯 안전이 챔퍼와 라디우스를 판금 부품에 포함하는 가장 흔한 이유지만, 이 설계 요소들은 화장품적이고 전문적이며 마감된 룩도 제공합니다. 이 두 설계 특징은 일반적으로 적용하기 충분히 단순하며 다른 더 정교한 요소들에 비해 천문학적인 비용이 들지 않습니다. 그러니 최소 비용으로 최대 효과를 얻습니다.

챔퍼할까, 라디우스할까? (To Chamfer or to Radius?)

그게 문제입니다. 금속 부품에 둥근 라디우스나 챔퍼진 에지 중 뭘 할지 확신이 안 선다면 염두에 둘 몇 가지 고려사항입니다.

• 챔퍼진 에지는 가공으로만 달성 가능하지만 라디우스는 당사 판금 가공 방법들로 다양한 방식으로 가능합니다. 선호하는 서비스(가공 vs 판금 가공)가 결정을 좌우할 수 있습니다.
• 챔퍼진 에지에는 특정 각도만 가능합니다. 현재 60, 82, 90, 120도 각진 에지를 제공합니다.
• 챔퍼 추가는 부품에 추가 시간과/또는 비용을 더할 수 있으니, 라디우스가 일반적으로 더 저렴한 설계 솔루션임을 명심하세요.

당사 애플리케이션 엔지니어와 고객 서비스 팀원이 돕기 위해 여기 있습니다. 다가오는 프로젝트 관련 질문이 있으면 주저 말고 연락하세요.
