판금 어셈블리에 적합한 결합 선택: 용접 vs 리벳

두 판금 조각을 융합해야 하는 부품을 설계한다면 용접과 리벳 중 무엇을 선택할지 고민해야 합니다. 각 방법의 강점과 단점을 알면 더 강하고 오래가는 부품을 만들 수 있습니다.

용접(Welding): 장점

용접이 보는 재미가 있다는 건 다들 아실 겁니다(특수 고글이나 실드 착용 필수). 연마하고 광내면 용접부 표면 마감도 훌륭합니다. 설계자에게 용접은 플랜지를 설계해 리벳이나 스팟 용접을 수용할 필요가 없고 지오메트리가 더 역동적일 수 있어 많은 자유를 줍니다. 결론적으로 용접은 두 표면 사이에 본질적으로 영구적인 결합을 제공합니다.

리벳(Riveting): 장점

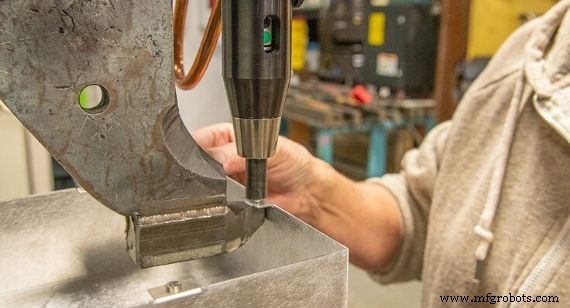

리벳의 가장 큰 장점 중 하나는 두 부품이 같은 소재일 필요가 없다는 것입니다. 알루미늄-강철? 문제없음. 스테인리스-아연도금? 모두 좋음! 정밀 판금 어셈블리와 부품 조인트에 가장 흔히 사용되는 리벳은 POP 리벳, 일명 블라인드(blind) 리벳입니다. 리벳 설치 도구로 구멍 한쪽에만 접근할 수 있으면 됩니다.

무엇보다 리벳은 빠릅니다. 리벳 설치가 쉽고 설치 후 정리 작업이 필요 없습니다. 조인트가 영구적이기만 하다면 나사와 너트로 조인트를 고정하는 것보다 공정이 더 빠릅니다.

용접(Welding): 한계

용접은 멋져 보일 수 있지만 시간이 많이 걸릴 수 있습니다. 제대로 하려면 상당한 기술이 필요해 부품이나 어셈블리에 상당한 비용과 리드타임이 추가될 수 있습니다.

또 다른 한계는 용접에 필요한 열이 금속 표면을 왜곡하고 변색시킬 수 있다는 점입니다. 특히 얇은 경우 그렇습니다. 마지막으로 용접은 표면 준비와 용접 후 정리가 필요해 리드타임이 늘고 숙련된 용접공이 필요합니다.

리벳(Riveting): 한계

리벳은 빠르지만 연결부를 보이지 않게 하고 싶다면 적합하지 않습니다. 무엇을 해도 리벳은 눈에 띕니다. 카운터싱크 리벳도 표면에서 다소 돌출됩니다. 일부 설계자는 미적 이유로 이를 기피할 수 있습니다.

리벳을 사용할 때는 구멍 위치를 두 가지 이유로 고려해야 합니다. 구조적 무결성을 위해 구멍을 부품 가장자리에서 충분히 안쪽에 둬야 합니다.

리벳 도구 수용 공간도 필요합니다. 특히 내부 배치 시 그렇습니다. 경우에 따라 어셈블리에 소재를 추가해 리벳 연결을 강화해야 할 수도 있습니다.

마지막으로 일반적으로 리벳은 용접만큼 강하지 않습니다. 두 부품을 떨어뜨리려는 힘을 견뎌야 한다면 리벳 조인트는 제대로 된 용접 조인트보다 실패할 가능성이 더 높습니다.

용접 vs 리벳: 무엇을 사용할까?

결국 리벳과 용접 중 선택은 미적, 구조적 니즈에 기반합니다. 다음 차트가 결정에 도움이 될 것입니다.
