큐폴라 용해로(Cupola Furnace): 구조, 작동 원리, 장단점, 주조 현장 응용
큐폴라 용해로(Cupola Furnace) 는 코크스(Coke) 연소열로 주철(Pig iron, Scrap iron)을 연속 용해하는 수직 원통형 용해로 입니다. 주조 공장의 '심장'으로 150년 이상 주철 대량 용해의 표준 설비였으나, 최근 유도로(Induction furnace) 전환이 가속화되고 있습니다.
이미지 출처

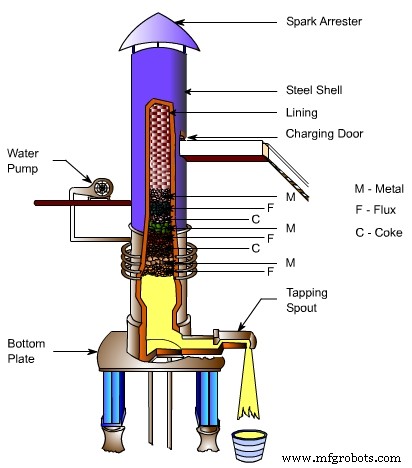

큐폴라 용해로 구조 (Construction)
쉘(Shell): 강판 원통 + 내화 벽돌/플라스틱 내화물 라이닝. 하부 점토/모래 바닥 라이닝(일회용)탭 홀(Tap hole) & 슬래그 홀(Slag hole): 하부 양쪽에 힌지 도어. 용탕/슬래그 배출용윈드 박스(Wind box) & 블라스트 파이프: 하부 둘러싼 풍압실. 송풍기(블로어)에서 강제 공기 공급(블라스트)튜예르(Tuyeres): 윈드 박스에서 노내로 공기 분사 노즐. 다수 원주 배치충전구(Charging door): 상부/측면. 코크스, 철스크랩, 플럭스 투입배기/집진: 상부 개방 또는 캡. 스파크 어레스터, 백필터/사이클론/습식 세정기 연계냉각 재킷/산소 주입: 노체 냉각, 코크스 연소 온도 상승용 선택 사양
작동 원리 (Working Principle)
코크스 연소 → CO₂ 발생 + 발열 → Fe 용해 → CO₂ + C → 2CO(흡열) → CO 고농도 배기
연소대(Combustion zone): 튜예르 상부. 코크스 완전 연소, 최고 온도(1500~1800°C)
환원대(Reduction zone): 연소대 상부. CO₂ + C → 2CO 흡열 반응. 온도 하강
예열대(Preheating zone): 상부. 상승 가스열로 충전물 예열
용해대(Melting zone): 연소대 하부. 과열된 용탕 드립 낙하, 고임 후 탭 홀 배출
조업 사이클 (Operating Sequence)
건조/수리: 전 회차 슬래그 제거, 내화물 보수(실리카 샌드+파이어 클레이 램밍 6인치 이상, 탭 홀 경사)착화/코크스 베드 형성: 목재 착화 → 코크스 투입 → 저풍량으로 코크스 안정 연소 유도(약 3시간, 베드 높이 40인치 목표)충전(Charging): 코크스/철스크랩/플럭스(석회석 3%, 형석, 소다회) 교대 층층이 충전. 일반적 비율: 강 10% + 회주철 스크랩 50% + 플럭스 3%침적(Soaking): 송풍 정지 1시간. 충전물 예열/침탄 균일화용해/탭 아웃(Tapping): 송풍 재개. 상부 캡 닫음. 용탕 고임 → 탭 홀 개방 → 주탕 라들 수취. 충전/용해 속도 매칭으로 노내 레벨 유지슬래그 배출/정지: 슬래그 홀 개방. 연속 조업 4~10시간(최대) 후 계획 정지
장점 (Advantages)
건설비/유지비/운영비 모두 최저 수준 (유도로 대비 1/3~1/5)
고숙련자 불필요. 조업 단순, 자동화 부분 적용 가능
용해 조성 실시간 제어 용이(충전 비율 조절)
소요 부지 최소(수직 구조)
연속 조업으로 대량 용해에 절대 유리(시간당 5~30 ton급 다양)
단점 (Disadvantages)
온도 제어 어려움: 연소/환원/예열 구역 온도 구배 큼, 용탕 온도 변동 폭 큼(±50°C 이상)
산화/원소 손실: 용탕이 고온 코크스층/산화성 분위기 통과 → Si, Mn, Cr 등 합금 원소 산화 손실, 황(S) 흡수 증가
환경 부하: 분진, SOx, CO, 다이옥신 등 배출 → 엄격 환경 규제 대응 비용 급증
최소 용해량 제한: 소량 빈번 품종 전환 부적합
고급 주철(구상흑연주철, 합금 주철) 품질 안정성 확보 난이도 높음
응용 현황 및 전환 트렌드 (Applications & Transition)
전통적 주력: 회주철(Gray iron) 대량 용해 - 엔진 블록, 실린더 헤드, 브레이크 드럼/디스크, 기계 베이스, 맨홀 뚜껑
최근 감소 요인: 환경 규제 강화, 합금 주철/고급 주철 수요 증대, 유도로 가격 하락/성능 향상, 탄소 중립 압박
대체 설비: 유도로(Induction Furnace) - 무코크스, 정밀 온도/성분 제어, 청정, 배치/연속 겸용, 소량 다품종 최적
공존 전략: 대량 베이스 용해는 큐폴라, 합금 조성 미세 조정/보온/소량 품종은 유도로 병행(Duplex operation)
큐폴라 용해로는 주철 주조 역사의 산증인입니다. '저비용 대량 용해'라는 원초적 가치는 여전하나, '청정·정밀·유연'이 요구되는 현대 주조 환경에서 역할이 축소되고 있습니다. 신설 라인은 유도로가 표준이며, 기존 큐폴라는 환경 설비 보강+유도로 하이브리드 운영으로 연명하는 추세입니다.
