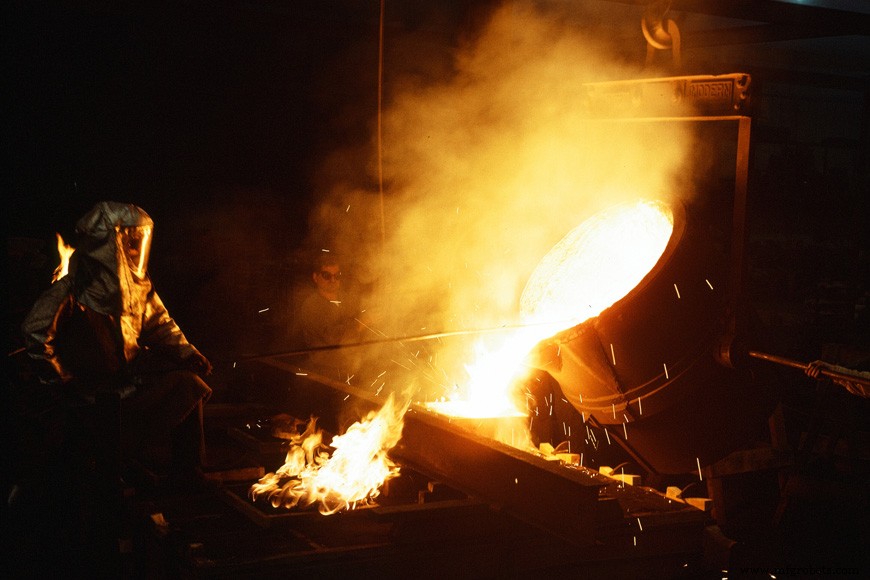

샌드 캐스팅으로 제품 만들기: 정밀 금속 부품을 위한 전문 기술

그린 샌드 캐스팅 공정 보기

금속 주조엔 여러 유형이 있지만, 샌드 캐스팅이 단연 가장 흔히 쓰입니다.

공정은 속임수처럼 단순해 보입니다. 원하는 금속 제품 복제품을 파운드리 모래에 눌러 물체의 중공 '네거티브'를 만듭니다. 그 빈 공간에 용융 금속을 부어 디테일을 포착합니다. 빈 공간이 식으면 금속 물체를 모래에서 꺼내 원본 설계가 충실히 재현됩니다.

복잡한 모래성이나 모래 조각을 만든 적 있는 사람은 모래가 작은 디테일을 포착하는 데 얼마나 좋은지 압니다. 가소성뿐 아니라 저렴하고 금속 주조에 필요한 고열 조건에서도 강합니다.

샌드 캐스팅의 기본 전제

샌드 캐스팅은 용융 금속 주변에서 형태를 유지할 모든 흙 공간에서 가능합니다. 이 영상에서는 액체 알루미늄을 버려진 개미집에 붓습니다. 금속이 식으면 발굴해 세척하고, 결과 주물은 개미집 형태를 포착합니다.

아티스트가 빈 개미집에 샌드 캐스팅해 조각을 만듭니다

개미가 집을 지을 때 샌드 캐스터와 같은 특성에 의존했습니다: 잘 다져진 흙 알갱이는 붕괴에 강한 구조를 만듭니다. 여기선 용융 알루미늄을 부어도 형태를 유지합니다.

샌드 캐스팅: 숙련된 기술

물론 개미집은 주조를 염두에 두고 공간을 만들지 않습니다. '야생' 샌드 캐스팅에선 금형 가스 탈출, 서식지 모든 부분의 투과성, 각 챔버 냉각 속도 문제가 생깁니다. 금속 부위가 차등 냉각 속도로 약해질 수 있는데, 하중을 받지 않는 흥미로운 예술 작품이라면 무관합니다.

하지만 금속 구조와 약점은 엔진 부품, 건축 요소 등 기계적 하중을 받을 산업용 주물에 중요합니다. 이런 야금학적 측면을 다루는 게 샌드 캐스팅을 정밀 기술과 전문성에 의존하게 만듭니다.

샌드 캐스팅 공정을 시작하려면 파운드리 모래를 멀러에서 준비해 모래, 결합제, 물을 혼합합니다. 에어레이터로 모래를 풀어 성형하기 쉽게 만듭니다. 파운드리 바닥 모래 더미 위에서 작동하는 샌드 커터를 멀러 대신 쓰기도 합니다. 성형장으로 모래를 옮길 땐 덤프/스쿱 트럭이나 벨트 컨베이어를 씁니다.

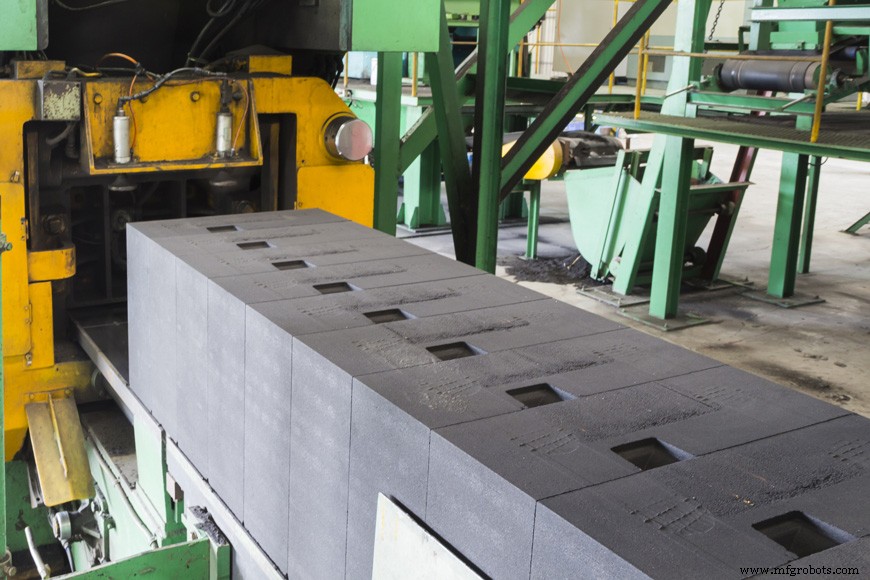

성형장에서 모래를 금형으로 성형하고, 금형은 바닥에 놓거나 컨베이어로 주입 스테이션으로 보냅니다. 주입 후 주물을 플라스크에서 꺼냅니다. 붙은 모래는 셰이크아웃 스테이션에서 제거합니다. 쓴 모래는 벨트 컨베이어 등으로 저장 빈으로 돌아갑니다.

파운드리가 쓸 수 있는 장비와 방법은 엄청 다양합니다. 작업자 노동을 줄이는 단순 장치부터 성형부터 셰이크아웃까지 모든 걸 하는 완전 기계화 유닛까지. 파운드리가 쓰는 자동화 수준은 생산 라인 경제성에 달렸습니다. 자동차 제조사처럼 수천 개 유사 부품을 생산하는 회사는 '잡빙' 파운드리(매우 다른 부품을 소량 생산)보다 더 많은 자동화를 쓸 수 있습니다.

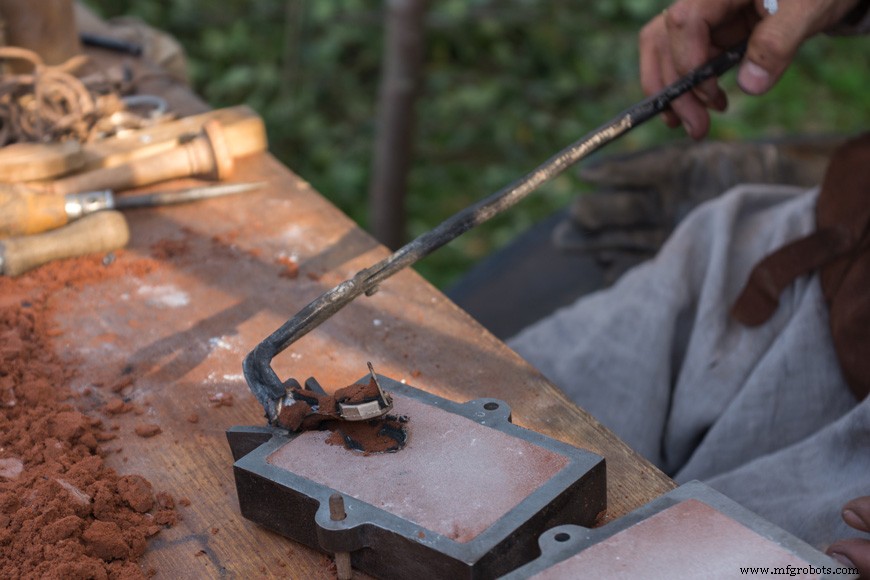

자동화 여부와 상관없이 파운드리는 샌드 캐스팅 생산에 같은 유형 도구를 씁니다. 플라스크는 금형을 만드는 모래를 담는 단단한 프레임입니다. 플라스크는 보통 상부 코프와 하부 드래그 두 부분으로 구성됩니다. 두 부분 넘게 쓰면 중간 부분을 치크라 부릅니다. 많은 파운드리에서 이 플라스크를 '보텀 보드' 위에 놓습니다. 이 보드는 플라스크를 빼도 금형을 패턴 제거, 주입 등 중요 단계 위해 옮길 수 있게 합니다.

파운드리는 타이트, 스냅, 슬립 세 플라스크를 씁니다. 타이트 플라스크는 금속 충전 중 제자리에 있습니다. 스냅 플라스크는 한 모서리에 힌지, 대각선 반대 모서리에 잠금장치가 있습니다. 몰더는 금형 닫은 후 걸쇠 풀고 플라스크를 뺍니다. 슬립 플라스크는 견고한 구조로 네 면 모두 위아래로 테이퍼져 닫힌 모래 금형에서 쉽게 미끄러져 나옵니다. 스냅/슬립 플라스크는 한 플라스크로 여러 금형을 만들 수 있습니다.

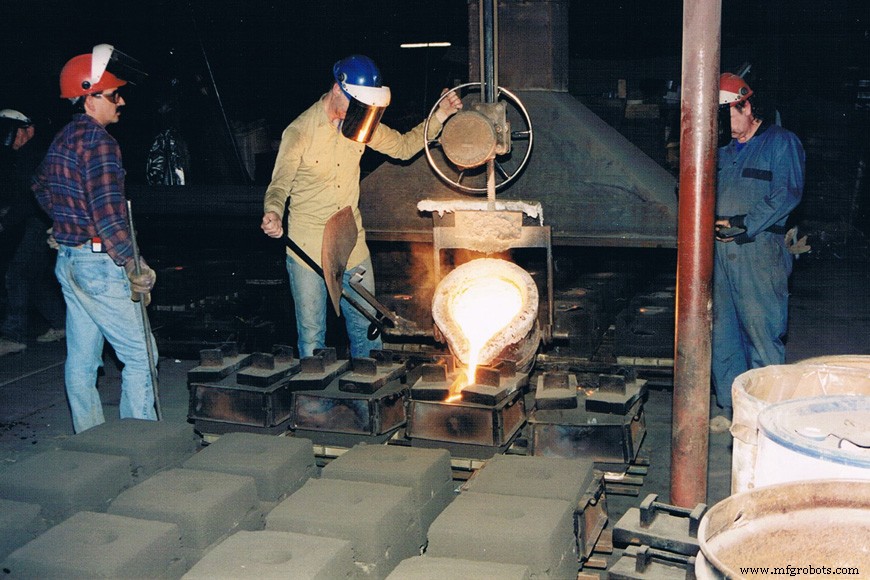

스냅/슬립 플라스크 금형 주입 전, 나무나 금속 주입 재킷을 금형 둘레에 두르고 위에 무게를 얹어 코프가 들리지 않게 합니다. 모든 플라스크의 코프와 드래그 섹션은 플라스크 핀과 가이드로 정렬을 유지합니다.

플라스크에 모래를 채우는 방법은 손으로 삽질, 오버헤드 호퍼 중력 공급, 빈에서 연속 벨트로 적재, 기계식 샌드 슬링어로 다져 채우기 등입니다. 초대형 금형은 그랩 버킷 단 오버헤드 크레인으로 채웁니다.

손 다짐은 모래 다짐의 가장 단순한 방법입니다. 속도를 높이려 공압 래머를 씁니다. 모래를 층층이 다져 느리고 균일 밀도 달성이 어렵습니다. 스퀴징 머신으로 더 균일한 결과와 높은 생산율을 얻습니다. 손 조작 스퀴저는 소형 금형에 한정돼 이제 구식입니다. 에어 작동 머신은 대형 금형에 쓰고 훨씬 빠릅니다. 스퀴저 성형기는 플라스크 상단에서 모래 밀도가 가장 높고 패턴 분할선 근처에서 가장 부드럽습니다.

졸트 성형기에서는 패턴을 공기 실린더 상단에 부착된 플레이트에 올립니다. 테이블을 올린 후 퀵 릴리스 포트가 열리고 피스톤, 플레이트, 금형이 실린더 상단이나 타격 패드에 자유 낙하합니다. 충격으로 모래가 다져집니다. 이 기계 밀도는 패턴 분할선 옆에서 가장 높고 플라스크 상단 근처에서 가장 부드럽습니다. 별도 유닛으로 중대형 작업에 주로 씁니다. 대형 작업에 플레인 졸트 머신 쓰면 보통 플라스크 상단을 에어 해머로 수동 다짐합니다.

졸트 스퀴즈 머신은 졸트와 스퀴즈 절차를 둘 다 씁니다. 플레이트가 소형 실린더(졸트용)와 대형 실린더(스퀴즈용) 두 개에 장착됩니다. 소중형 작업에 매치 플레이트나 게이티드 패턴으로 널리 씁니다.

패턴 스트리핑 장치를 졸트나 스퀴저 머신에 결합할 수 있습니다. 이 기계들은 패턴을 금형에서 자동으로 뺍니다. 패턴 제거는 졸트-로크오버-드로 또는 졸트-스퀴즈-롤오버-드로 머신으로도 가능합니다. 이 기계들은 금형을 진동시켜 패턴을 더 쉽게 빼냅니다: 진동 운동 에너지가 모래와 금속을 다르게 이동시켜 분리를 돕습니다. 롤오버 드로 머신은 금형을 뒤집어 패턴이 더 쉽게 떨어지게 합니다. 로크오버 머신은 기울이지만 뒤집진 않습니다.

샌드 슬링어는 가장 널리 쓰이는 다짐 기계입니다. 이중 관절 암 끝에 회전 펌프(임펠러)가 있고, 암에 컨베이어가 달려 임펠러에 모래를 공급합니다. 임펠러가 고속 회전해 모래에 속도를 줘 충격으로 금형에 빽빽이 다집니다. 기계 헤드를 플라스크 모든 부분으로 향하게 할 수 있습니다. 대형 머신은 수동, 소형 금형 고속 생산라인은 자동 제어합니다.

바이브레이터는 모든 패턴 드로잉 머신에 씁니다. 패턴을 모래 쥐는 힘에서 풀어줘 제거 전 자유롭게 합니다. 패턴 추출 시 금형 손상 최소화하고 더 균일한 크기 주물을 만드는 추가 이점도 있습니다. 바이브레이터는 보통 에어 작동입니다.

소형 주물은 스택 몰딩 방법으로 주입할 수 있습니다. 이 경우 각 플라스크는 상면 드래그 캐비티, 하면 코프 캐비티를 갖고 이를 적당 높이까지 쌓아 공통 스프루로 주입합니다.

야금학과 메이커 운동

초기 야금학자들은 소수 장인의 소규모 작업장에서 청동과 황동을 주조했습니다. 이후 긴 철기 시대와 산업혁명을 거치며 파운드리는 강철과 철 주조에 필요한 극한 고온 관리와 성장하는 경제의 생산 수요를 맞추는 대규모 작업장이 되었습니다. 최근 전통 제조 기술을 되찾으려는 움직임이 있습니다. 홈 파운드리 취미가들은 안전과 복잡성 문제로 철강보다 녹는점 낮은 금속을 쓰지만, 많은 단계는 같습니다. 공정이 어떻게 결합되는지 보면 주조 작업을 신비화하지 않을 수 있습니다.

유튜브 크리에이터 'The King of Random'이 가정용 미니 메탈 파운드리로 알루미늄 주조를 짧은 영상으로 보여줍니다. 대부분 '폼 캐스팅' 방식, 즉 폴리스티렌 형태를 느슨한 놀이터 모래에 묻는 인베스트먼트 주조 형태를 씁니다. 6:42에 그린 샌드 캐스팅이 더 나은 표면 마무리를 내는 걸 보여줍니다. 그가 쓰는 나무 용기는 '타이트 플라스크'를 형성합니다.

King of Random이 홈 메탈 파운드리로 주조를 시연합니다

이 영상의 중요한 측면은 안전 강조입니다. 뜨거운 금속이 콘크리트에 부어질 때 스팔링이 일어나는 걸 보여주는데, 엄청나게 위험한 사고로 많은 파운드리가 흙 바닥으로 설계된 이유입니다. 금속 주조는 흥미롭고 재미있지만 심각한 부상 위험이 높습니다.

샌드 캐스팅: 혁신하는 전통

파운드리는 수천 년간 금속 물체를 만들어왔고, 그 시간 동안 샌드 캐스팅의 기본 전제는 변함없습니다: 잘 다져진 모래 알갱이로 만든 빈 공간에 금속을 붓습니다. 샌드 캐스팅 물체는 산업 시대에 보편적입니다: 대부분 산업 기계, 엔진, 많은 건축 부속의 중요한 부분. 그런데 산업은 안전, 크기, 일관성, 속도 향상을 위해 혁신해왔고, 이 제조 형태는 내일의 기술을 만드는 발명가와 설계자의 혁신을 떠받칩니다. 샌드 캐스팅은 흥미로운 역설 집합입니다. 단순해 보이지만 완벽하려면 복잡함과 장인정신이 필요합니다. 가장 전통적인 기술 중 하나이자 끊임없는 지속적 혁신의 현장입니다. 오늘 파운드리 작업이 호기심 많은 취미가들과 일상 물건의 역사를 이해하려는 이들에 의해 재발견되는 건 당연합니다.
