패턴메이킹 마스터하기: 금속 주조를 위한 정밀 왁스 및 목재 패턴 제작

금속 주조용 왁스 또는 목재 패턴

금속 주조에서 패턴은 소모성 금형을 만드는 데 쓰는 물체입니다. 단일 패턴으로 수천 개 금형을 만들 수 있습니다.

패턴 유형은 다양하지만 크게 두 하위 유형으로 나뉩니다: 샌드/플라스터 주조용 재사용 패턴(여러 금형에 인상 남김)과 인베스트먼트 주조용 소모성 패턴(금형 제작 과정에서 주조 전 파괴됨). 어느 유형이든 패턴메이커의 관심사는 원하는 물체 복제뿐 아니라, 용융 금속이 적절한 속도와 위치로 금형에 들어가게 유도하는 것입니다. 금속 냉각은 결정화 과정이며, 금형 충전 방식이 결빙 방향에 영향을 줘 최종 물체 강도에 중요할 수 있습니다.

모든 주조 패턴에는 지지 시스템이 필요합니다

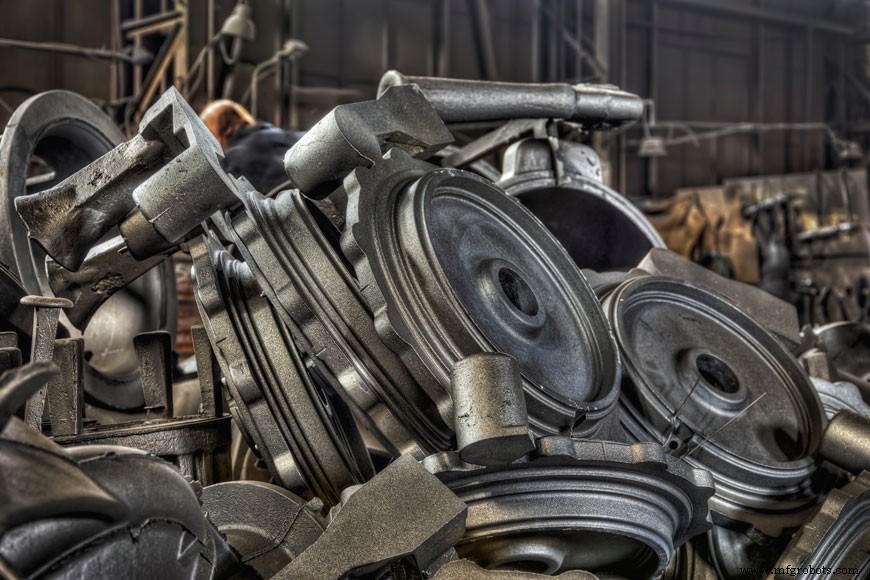

주물 모든 부분에 금속을 공급하는 채널 시스템은 잘 설계하면 주조 결함을 줄이는 지원 인프라입니다. 요소는 다음과 같습니다:

• 주입 컵은 금형으로 들어가는 테이퍼진 입구입니다. 금속 흐름 제어와 주입 중 슬래그 포집을 돕습니다.
• 스프루(다운스프루)는 주입 컵에서 금형으로 들어가는 주 채널입니다. 주물을 채우는 금속의 강입니다.
• 러너는 금형 한 영역에서 다른 영역으로 액체 금속이 흐르게 하는 채널입니다.
• 게이트(인게이트)는 주물 자체로 들어가는 입구 공간입니다. 빨리 식는 금속엔 큰 게이트, 천천히 식는 금속엔 작은 게이트를 씁니다.
• 라이저는 금형의 일부지만 주물엔 포함되지 않는 대용량 액체 금속 저장소입니다. '블라인드 라이저'는 금형에 완전히 묻혀 까다로운 주물 부위에 금속을 공급하거나, 금속이 차서 금형이 찼음을 작업자에게 알리는 개방형 라이저가 있습니다. 라이저는 주물 어느 부분보다 금속 양이 많아 가장 늦게 식습니다. 중력을 이용해 식는 주물에 지속적으로 액체 금속을 공급해 구멍이나 수축을 방지합니다.

인베스트먼트 주조 패턴

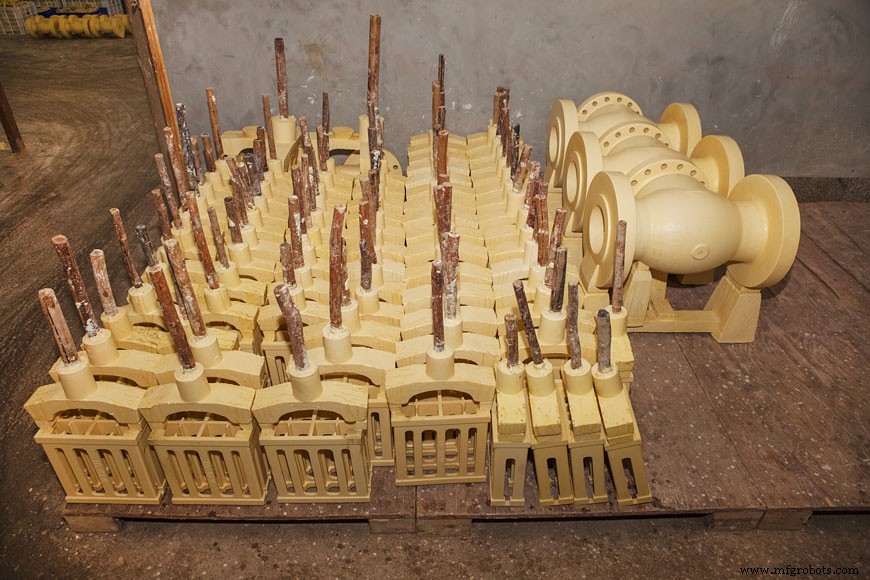

인베스트먼트 주조 패턴은 최종 금속 제품과 매우 흡사한 단일 조각으로 오는 경우가 많습니다. 다만 러너가 내장돼 주조 후 제거될 수 있습니다.

이 패턴은 두 번 성형합니다. 복제 패턴으로 고무, 금속, 수지 금형을 만듭니다. 이 금형에서 녹거나 증발하는 재료(보통 왁스)로 패턴을 주조합니다. 주조된 패턴에 수지나 세라믹 골재(모래+바인더)를 코팅해 굳혀 셸을 만듭니다.

셸 금형이 완전히 경화되면 주조 패턴을 녹이거나 증발시켜 제거합니다. 이제 빈 금형에 액체 금속을 부을 수 있습니다. 주물이 식으면 금형을 깨서 꺼냅니다.

샌드 캐스팅 패턴

샌드 캐스팅 패턴엔 몇 가지 변형이 있지만, 공통점은 주조 모래에 눌러 수백 개 금형을 만들 수 있는 단단한 재료라는 점입니다. 나무가 대부분 샌드 캐스팅 패턴의 기반으로, 파운드리 열과 습도를 견디는 경목을 씁니다. 수백 회 주조 가능하지만 결국 변형되거나 갈라집니다. 하지만 제작비가 상대적으로 저렴하고 대형 주물도 가능합니다.

나무 패턴만으론 변형이 빠르면, 더 강한 패턴용 금형을 만드는 데 쓰기도 합니다. 원본 나무 패턴에서 유리섬유 강화 수지나 주금속 패턴을 만듭니다. 금속 패턴은 가공으로 만들기도 합니다. 이 과정은 더 비싸고 주물 크기 제약이 있어 일부 상황에만 씁니다.

나무, 수지, 금속이든 샌드 캐스팅 패턴은 금형 생성 후 녹아 사라지지 않습니다. 패턴메이커는 만든 중공 형태를 해치지 않고 빼내는 법을 알아야 합니다.

플랫 백 패턴은 드래그(모래 금형 아래 부분)나 바닥에 눌러 만듭니다. 보통 성형 안 된 코프(금형 위 절반)를 드래그 위에 클램프해 주물의 '플랫 백'을 만들어 주입과 냉각을 돕고, 스프루를 담아 금속을 유도합니다.

플랫 백이 없는 패턴은 주로 '분할'됩니다. 패턴 각 부분을 금형 위아래에 인상 남기고 온전히 빼낼 수 있게 합니다. 금형 각 부분을 모아 단단히 클램프해 주물을 만들 중공 형태를 만듭니다.

루즈 패턴은 분할돼도 만들 물체와 가장 닮았습니다. 물체 디테일을 포착하지만 금형용 금속 공급 시스템은 없습니다. 이 경우 몰더가 라이저, 게이트, 스프루를 모래에 손으로 깎습니다. 패턴에 이 채널이 포함되면 게이티드 패턴이라 부릅니다.

패턴 부품을 플레이트 양쪽에 붙여 금형 양면을 동시에 누르기 쉽게 만들 수도 있습니다. 이를 매치 플레이트 패턴이라 하며, 고생산율 공장에 매우 유용합니다. 자동화 공장에선 코프 패턴과 드래그 패턴을 각자 플레이트에 장착하기도 합니다.

샌드 캐스팅 패턴으로 모래를 깎아 모양을 낼 수도 있습니다. 스위프 패턴은 형상 프로파일 날을 축 중심으로 돌려 금형을 파냅니다. 음각 공간을 선반처럼 깎는 것이라 생각하면 됩니다. 스위프 패턴으로 만드는 주물은 중심축 대칭입니다.

신중한 앨로언스의 기술

패턴은 설계 초기 모델과 다릅니다. 금속 제조 역학을 반영한 생산 프로토타입입니다.

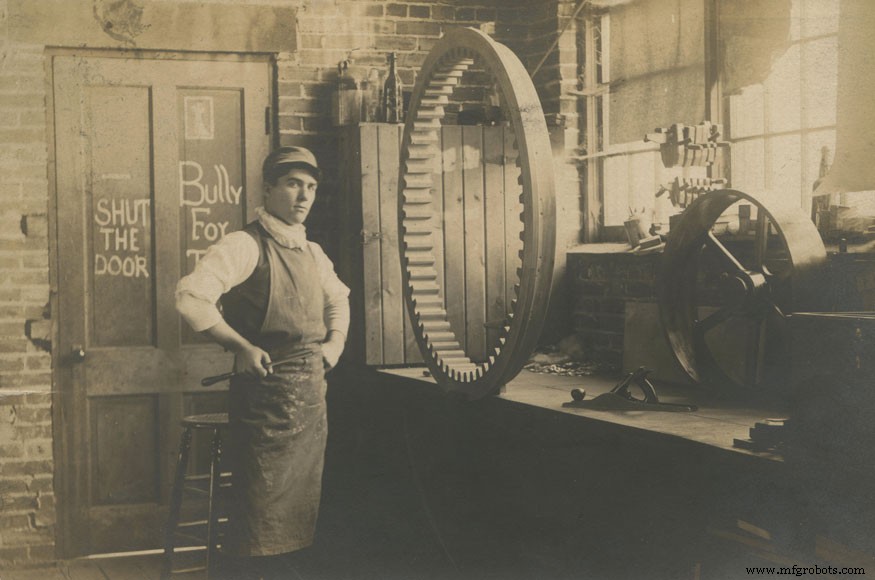

캐비닛메이커와 조이너가 파운드리에서 나무 패턴을 만드는 경우가 많습니다. 주로 목공예가지만 금속 거동을 이해해야 합니다. 좋은 패턴메이커는 금속 냉각 방식과 부품 후처리 단계를 보완하도록 패턴을 조정합니다.

수축 앨로언스는 금속 응고 수축과 냉각 수축을 보정합니다. 금속 종류와 주물 크기에 따라 다릅니다. 주철 일반 앨로언스는 1/10~5/32 in/ft, 강철 1/8~1.4 in/ft, 알루미늄 1/16~5/32 in/ft입니다. 공정 크기 공차도 포함해 주물이 치수적으로 정확하도록 합니다.

왁스 패턴메이커는 왁스 성형 공정에도 수축 앨로언스가 필요함을 알아야 합니다. 패턴 왁스, 스프루 왁스, 머신 왁스 모두 표준 주입 온도에서 수축률이 다릅니다. 따라서 왁스 패턴메이커는 왁스와 금속 수축을 모두 보정하는 금형을 만들어야 하며, 샌드 캐스팅용 나무 패턴메이커는 금속만 고려하면 됩니다.

머신 피니시 앨로언스('가공 앨로언스')는 주물 흔들어서 뺀 후 후가공할 때 필요합니다. 가공으로 물체가 너무 작아지지 않게 충분한 재료를 남겨야 합니다. 기계 마무리가 있음을 알면 나무 패턴 설계자가 라이저 위치를 정하는 데 도움이 됩니다. 주물 가공 시 스톡 금속을 클램프할 수 있기 때문입니다.

왜곡 앨로언스는 냉각 시 금속이 왜곡될 때 패턴에 주는 예술적 조정입니다. 변위 각도를 알면 패턴으로 보정할 수 있습니다. 이 수정을 '캠버'라 하며, 원본 패턴이 뒤틀려 보이게 만듭니다.

드래프트 앨로언스는 샌드 캐스팅 패턴에만 필요하고 인베스트먼트 패턴엔 필요 없습니다. 패턴메이커는 패턴을 모래에서 빼낼 때 남긴 형태가 망가지지 않게 해야 합니다. 모래성 버킷이 보통 테이퍼진 것처럼 금형 벽에 테이퍼를 줍니다. 날카로운 모서리와 직선 모서리는 패턴을 성형 물질에서 뺄 때 부서지기 쉽습니다.

나무 패턴 도장

나무 패턴은 보통 도장합니다. 임시 패턴은 한 겹만 칠하지만 영구 패턴은 보통 세 겹을 칠합니다. 셸락이나 래커는 패턴이 금형에서 잘 빠져나가게 돕습니다. 일회용 패턴에도 도움이 됩니다. 흑연이 든 현대 도료는 이 과정을 더 매끄럽게 합니다.

도장은 열과 습도에서 패턴을 보호하기도 합니다. 특히 보관용 패턴에 중요합니다. 패턴 도장은 드립과 크랙이 없어야 합니다. 패턴 표면 돌기는 주물에 포착되기 때문입니다. 잘못된 곳의 페인트 드립이 금형 부서짐을 일으킬 수 있습니다.

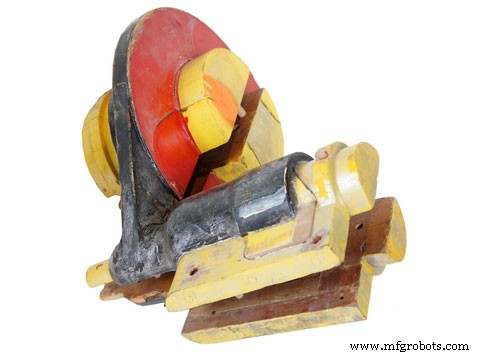

전통적으로 주조 패턴 도장은 색상으로 코딩돼 주물에 필요한 후처리 단계를 나타냈습니다. 표준이 더 이상 보편적이지 않지만, 여전히 이 기본 색상 시스템을 쓰는 파운드리가 있습니다.

빨강—최종 주물 이 면 가공 불필요.
노랑—최종 주물 이 면 가공 필요.
검정—이 면에 코어 필요, 코어 위치 표시.
투명 바니시 또는 무도장—주물 분할선 또는 결합부 표시.

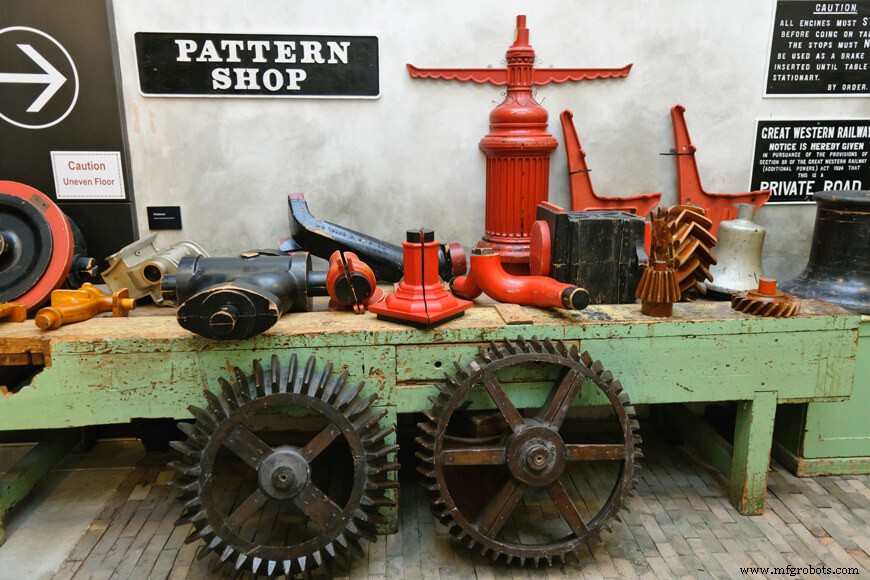

패턴 보관과 재사용

패턴은 파운드리에서 긴 수명을 가집니다. 수백~수천 개 주조에 쓰입니다. 생산 런 사이에 보관하는 경우가 많고, 패턴 '라이브러리'를 유지하는 필요성과 조직은 파운드리 관심사 중 하나입니다. 패턴은 통풍 잘 되는 건조한 곳에 보관해야 하지만, 보관비와 보험료 때문에 생산 런이 작고 드물면 패턴을 폐기하고 다시 만들거나 원설계자에게 보내는 게 나을 수 있습니다. 파운드리 밖에서 보관된 패턴은 제대로 관리되지 않아 다시는 제대로 된 주물을 못 만들 수도 있습니다. 역사적으로 패턴 폐기는 위험했는데, 패턴이 설계의 가장 충실한 구현체일 수 있기 때문입니다.

패턴 보관 문제는 따라서 여러 우려의 균형입니다. 생산 런 크기와 빈도를 부품의 시간적 일관성과 저울질해야 합니다. 쾌속 프로토타이핑과 컴퓨터 설계의 등장으로 이 역학이 변했습니다. 패턴은 디지털로 설계·보관되고 프로토타입은 3D 프린팅되니 폐기 리스크가 줄었습니다. 따라서 파운드리와 고객은 장기 보관과 필요 시 재제작 중 무엇이 더 경제적인지 판단해 결정합니다.

알려지지 않은 예술

패턴메이커는 프로토타입을 가져와 생산 요구사항과 금속 특성에 맞춰 세심하게 조정하는 기술자이자 장인입니다. 전문 경험으로 설계를 더 효율적으로 만드는 수정을 제안합니다. CAD 프로그램과 예측 알고리즘이 현대 패턴메이커의 주조 결함 예측을 도와 결함률을 낮추지만, 패턴메이커는 여전히 사람의 눈과 안정된 손으로 공정에 임합니다.

샌드 캐스팅이든 인베스트먼트 캐스팅이든, 모든 프로젝트는 패턴으로 시작합니다.
