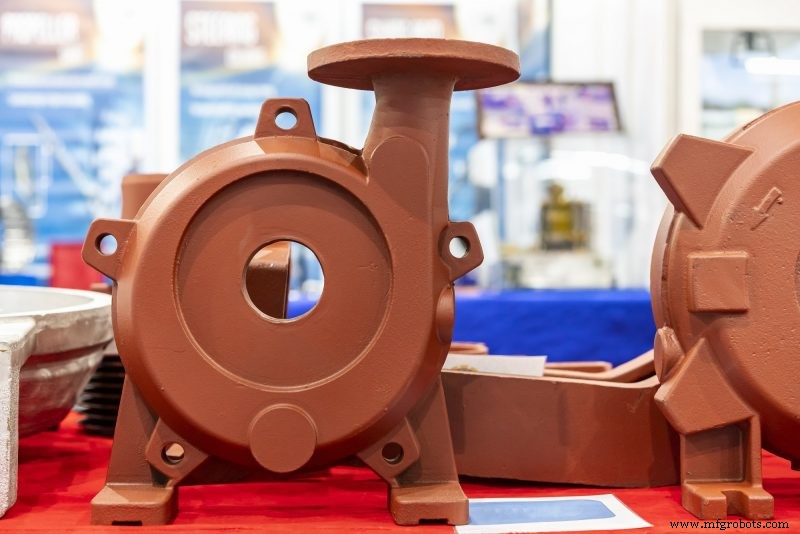

샌드 주조 vs 쉘 몰드 주조: 적합한 금속 주조 공정 선택하기

샌드 주조는 다양한 금속으로 부품을 경제적으로 생산하는 방식입니다. 쉘 몰드 주조는 특정 부품 설계 니즈에 따라 고려할 만한 대안 공정입니다. 이 글에서는 쉘 몰드 주조 공정을 소개하고 샌드 주조와 비교해 각 공정의 강점과 한계를 이해할 수 있도록 돕습니다.

쉘 몰드 주조 기초

모든 주조 공정은 주조할 부품 형상의 패턴이 필요하며, 쉘 몰딩도 예외는 아닙니다. 샌드 주조, 정밀 주조 등 다른 주조 공정과 마찬가지로 패턴은 용융 금속이 부어질 공동을 만드는 데 쓰입니다.

쉘 몰딩에서는 금속 패턴 툴에 모래 층을 코팅합니다. 이 모래는 가열 시 녹고 냉각 시 경화되는 수지를 함유해 패턴 주위에 얇은 쉘(일반적으로 1/4~3/8인치 두께)을 형성합니다. 패턴을 예열해 모래 코팅 후 쉘을 가열해 수지를 완전 경화시킵니다.

쉘은 패턴에서 탈형하기 위해 두 절반으로 제작됩니다. 각 절반 쉘(비스킷이라고도 함)을 패턴에서 분리한 뒤 두 쉘을 접합해 그 사이 공간에 공동을 형성합니다. 조립된 쉘은 플라스크에 넣고 모래나 샷 같은 입상 재료로 지지합니다.

쉘에 용융 금속을 채우고 냉각시킵니다. 응고 후 쉘을 플라스크에서 꺼내 파쇄해 주조 금속 부품을 꺼냅니다. 한계점은 코어 추가로 중공 영역 형성이 불가능한 것은 아니나 어렵다는 점입니다.

두 가지 모래 유형

쉘 몰드 주조는 그린 샌드 주조와 다른 모래를 사용하며, 이것이 공정 이점의 근원입니다. 샌드 주조의 '그린' 모래(그린은 미건조 상태를 의미, 색상 아님)는 점토(주로 벤토나이트) 바인더로 결합됩니다.

쉘 몰딩용 실리카 모래는 샌드 주조용보다 입자가 곱습니다. 미국주조학회(AFS)는 '피니스 넘버'로 평균 입도를 나타내며 숫자가 높을수록 입자가 작습니다. 그린 샌드는 통상 60~80, 쉘 몰딩 모래는 100 이상입니다. 또한 점토 바인더 대신 페놀 수지 얇은 코팅으로 모래를 결합시킵니다.

미세 입자 모래의 효과

미세 입자 모래는 그린 샌드보다 밀도가 높아 가스 투과성이 낮습니다. 샌드 주조는 수증기 형태의 수분 배출을 위해 일정 투과성이 필요하지만, 쉘 몰딩은 주입 전 쉘을 건조·가열하므로 문제가 없습니다.

더 고운 모래의 주요 이점은 패턴의 미세 표면 형상을 더 정확히 재현하고 금속에 더 매끄러운 표면을 제공한다는 점입니다.

표면 디테일 재현과 마감을 더 향상시키기 위해 지르콘 모래를 사용하기도 합니다. 피니스 넘버 150까지 가능하며, 열팽창 계수가 낮아 더 엄격한 공차 적용이 가능합니다.

쉘 몰딩이 주조 부품에 주는 이점

우수한 표면 마감과 미세 디테일 재현이 이 공정의 두 가지 핵심 강점입니다. 또한 쉘 몰딩은 패턴 탈형을 위한 드래프트 앵글이 최소화됩니다.

샌드 주조가 통상 2°~3° 드래프트가 필요한 반면, 쉘 몰딩은 1°로 충분하며 짧은 수직 벽에서는 0°도 가능합니다. 이로 인해 가공 여유를 줄여 후가공 시간과 비용을 절감할 수 있습니다.

샌드 주조와 쉘 몰드 주조 비교

샌드 주조:

• 철·비철 금속 모두 적용 가능
• 온스~수백 파운드 중량 부품 생산 가능
• 패턴의 미세 표면 디테일 재현 불가
• 기하학적 정밀도 낮음
• 거친 표면 마감
• 큰 가공 여유 필요
• 경제적 공정

쉘 몰딩:

• 철·비철 금속 모두 적용 가능
• 30 lbs(약 13.6kg) 미만 부품으로 제한
• 코어 필요 부품에 부적합
• 미세 표면 디테일 재현 가능
• 엄격한 공차 유지 가능
• 매끄러운 표면 마감

더 알아보기

역량과 비용 측면에서 쉘 몰드 주조는 샌드 주조와 정밀 주조 사이에 위치합니다. 샌드 주조보다 복잡하고 더 복잡한 부품 생산이 가능하지만, 왁스 패턴 공정만큼 정교하지는 않습니다.

Impro는 타당할 때 알루미늄 항공우주 부품을 쉘 몰드 주조로 생산합니다. 귀사 부품에 이 공정이 적합한지 알고 싶으시면 연락 주십시오. 당사 주조 전문가가 기꺼이 도와드리겠습니다.
