와이어 EDM 정밀도와 효율 극대화: 필수 팁 3가지

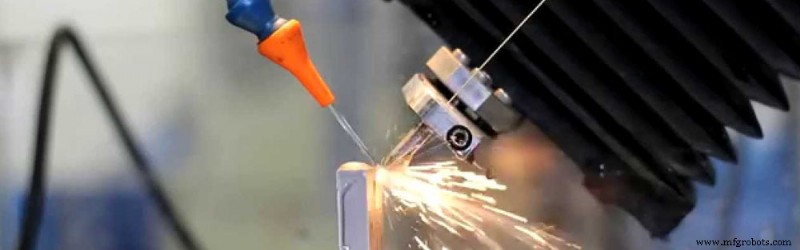

와이어 EDM 공작기계는 고정밀 가공 장비로, 수 μm 가공 정밀도 달성 가능하며 표면 거칠기 Ra는 0.2μm 미만까지 도달할 수 있습니다. 하지만 일부 공장에서는 저속 와이어 장비 사용 시 디테일을 신경 쓰지 않아, 좋은 장비만 있으면 효율적이고 고정밀 가공이 쉽게 가능하다고 생각합니다.

사실 저속 와이어 가공의 정밀도와 효율을 높이려면 이 세 가지 핵심 포인트에 주의해야 합니다!

1. 공정 전제 조건

와이어 EDM 공작기계에는 공정 파라미터 라이브러리가 탑재되어 있습니다. 공정 파라미터는 일반적으로 특정 조건(공작물 재료, 전극 와이어, 온도 20±3°C, 습도 40~80% 등)에서 얻어진 것입니다.

다음 조건이 변경되거나 기준 미달 시 가공 결과에 편차가 발생할 수 있습니다.

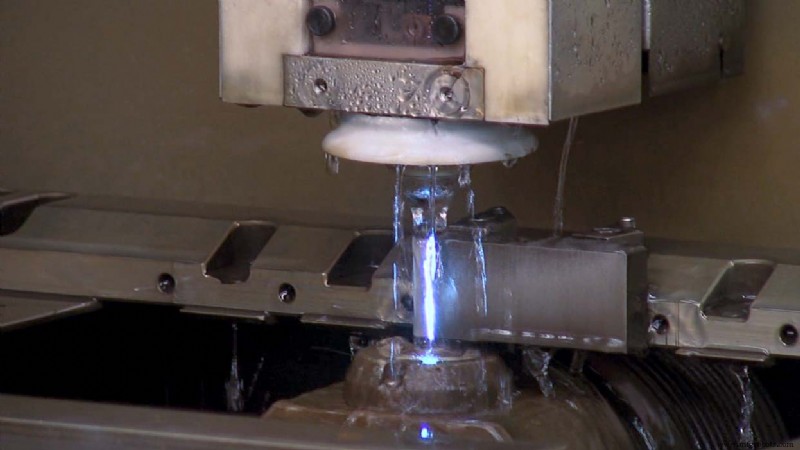

1. 플러싱 사양: 표준 파라미터로 가공 시 수압계 지시값과 이론값 비교 후 차이가 0.5bar 미만이어야 합니다(1bar = 0.1MPa).
2. 공작물과 노즐 간 간격: 0.05~0.10mm.
3. 와이어 선택: 표면 거칠기 요구 Ra ≥ 0.35μm 시 효율 중시 와이어 선택 가능(장비 기본 동일 타입 와이어 권장). Ra < 0.35μm 시 좋은 가공면 획득 위해 아연 도금 와이어 선택.
4. 정삭 시 수질 관리: 정삭 시 물 μS < 10 유지 필수. 특히 정삭 시 공정 파라미터 요구사항 준수. 필요시 레진 교체 또는 정제수 교체.

2. 온도가 가공 정밀도에 미치는 영향

고정밀 고품질 저속 와이어 절단 가공을 위해 환경은 안정적이어야 하며 지정된 요구사항을 충족해야 합니다. 직사광선이나 기류가 없어야 하며, 온도 변화를 모니터링해야 합니다. 공작기계 작동 정밀도 보장 온도 범위는 (20±3)°C이며, 온도 편차가 크면 가공 정밀도와 표면 거칠기에 영향을 줍니다.

실내 온도 변화는 가공 정밀도에 큰 영향을 미치며, 크기·위치·형상 세 측면에서 나타납니다. 아래 그림과 같이 온도 변화가 클수록, 공작물 크기가 클수록 온도 영향이 더 뚜렷합니다. 예: 길이 200mm 공작물에서 온도 차이 5°C 시 치수 오차 0.01mm 발생. 큰 부품은 한 번 부팅으로 완료하는 것이 최선. 하룻밤 두면 메인 컷팅은 영향 적지만, 트리밍 중 정지 시 가공 정밀도 보장 어려움.

CNC 공작기계 열적 특성은 가공 정밀도에 중요한 영향을 미치며, 가공 정밀도의 거의 절반을 차지합니다. 공작기계 장기 정지 상태와 열평형 상태에서의 가공 정밀도는 꽤 다릅니다. 이유는 CNC 공작기계 주축과 각 운동축 온도가 일정 기간 운전 후 상대적으로 특정 수준에서 유지되고, 가공 시간 변화에 따라 CNC 공작기계 열적 정밀도가 안정화되기 때문입니다. 이는 고정밀 공작기계라도 안정적 온도 환경과 열평형 상태에서만 안정적 가공 정밀도를 얻을 수 있음을 보여줍니다.

고정밀 가공과 부팅 후 생산 시 공작기계 예열은 정밀 가공의 가장 기본적인 상식입니다. 그러나 공작기계 '워밍업' 준비 과정이 많은 공장에서 무시되거나 알려지지 않았습니다.

장비가 수일 이상 방치된 경우 고정밀 가공 전 30분 이상 예열 권장. 몇 시간만 방치된 경우 5~10분 예열 권장. 예열 과정은 공작기계가 가공축 반복 운동에 참여하게 하는 것입니다. 다축 연동이 최적입니다. 예: 좌표계 왼쪽 아래에서 오른쪽 위로 XYZ 축 이동 후 대각선 반복. 실행 시 공작기계에서 매크로 프로그램을 작성해 공작기계가 예열 동작을 반복 수행하게 할 수 있습니다.

3. 가공 효율에 영향을 미치는 요인

저속 와이어 절단 가공 효율에 영향을 미치는 요인은 많습니다. 가공 비효율 발생 시 다음 두 가지 요인을 고려해 볼 수 있습니다.

(1) 부품 구조와 클램핑 제약으로 고압수 효과적 플러싱 불가

이때 클램핑 개선으로 절단 부품 개선 가능 여부 확인. 일부 부품은 지지 고정구 영향으로 바닥면이 뜨고, 일부는 압판과 클램핑 나사 위치 영향으로 상부 노즐을 높여야 하며, 일부는 작업자가 노즐 터치 시 상부 노즐을 최저점까지 내리지 않을까 우려됩니다. 바닥면이 뜨는 경우 고정구 지지면과 작업대가 같은 평면이 되는 고정구 사용 가능 여부, 또는 공작물을 작업대에 직접 클램핑 가능 여부 확인.

나사 압판과 부품 영향으로 조 클램프 사용 가능 여부 확인. 상부 노즐 최저점 미도달 우려 작업자 위해 0.1mm 두께 게이지 준비. 구조적 제약으로 고압수 효과적 플러싱 불가능한 부품은 절삭 에너지만 낮출 수 있습니다. 이때 절삭 효율에 대한 올바른 이해가 필요합니다.

(2) 와이어 이송 시스템 관련(유지보수 관련)

1. 도전 블록 냉각수 정상 여부 확인. 특히 하부 도전 블록 냉각수 여부. 절단 중 구리 가루 발생, 장기 사용 시 하부 도전 블록 냉각수나 하부 노즐 플러싱수가 막힐 수 있어 청소와 뚫어주기 필요.
2. 하부 암 하부 가이드 휠 회전 유연성 확인 및 청소.
3. 테이크업 휠 정상 여부 확인.
4. 와이어 텐션과 와이어 속도 확인, 필요시 재조정.
5. 가이드 와이어 노즐과 도전 블록 확인 및 청소.
