로봇 암(Robot Arm) 구조와 작동 원리 – 설계부터 조립까지

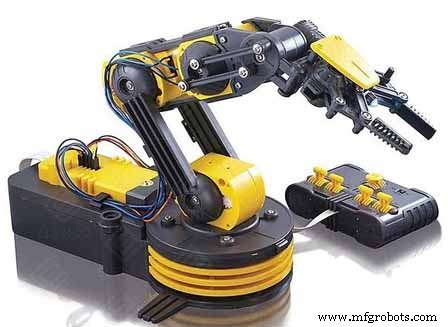

로봇 암은 로봇의 가장 핵심적인 부품으로, 도장, 팔레타이징, 피킹, 플레이싱 등 실제 작업을 수행하는 '손' 역할을 합니다. 대부분 축(Axis)을 통해 관절을 연결해 굴곡과 신축이 자유로우며, 작업 성격에 따라 유연하게 움직입니다.

로봇 암의 주요 구성 부품

로봇 암은 여러 부품이 유기적으로 결합되어 완성됩니다. 각 부품은 별도 제작 후 조립됩니다. 핵심 5대 요소를 살펴봅니다.

시스템 전체를 제어하는 '두뇌'로, 로봇 암을 구동하는 프로그램이 탑재된 소형 마더보드 형태입니다. 가장 정교하고 고가인 부품으로, 외부 충격으로부터 보호하기 위해 견고한 케이스에 내장됩니다.

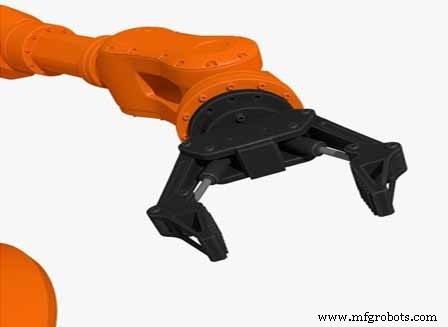

로봇 암 끝단에 위치한 '손가락' 역할로, 제조 공정에서 물체 파지, 이송, 포장 핸들링을 담당합니다. 대부분 전동식이며 3핑거 구조로 안정적인 그립력을 확보합니다. 무거운 페이로드를 직접 다루므로 내구성이 중요합니다.

관절이 없으면 로봇 암은 단순 회전만 가능합니다. 관절 덕분에 굴곡, 신축, 축 회전 등 다차원 움직임이 가능해져 단순 작업부터 고난도 작업까지 소화할 수 있습니다.

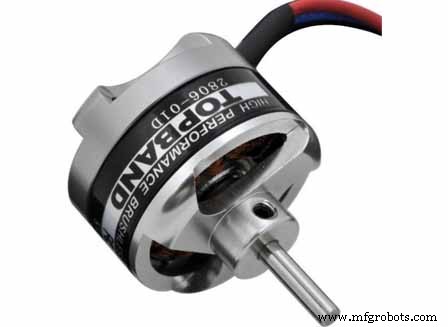

컨트롤러의 지시에 따라 움직임, 속도, 방향을 제어하는 '엔진'입니다. 주요 4종류: AC/DC 모터, 서보 모터, 스테퍼 모터, 리니어 모터가 용도별로 채택됩니다.

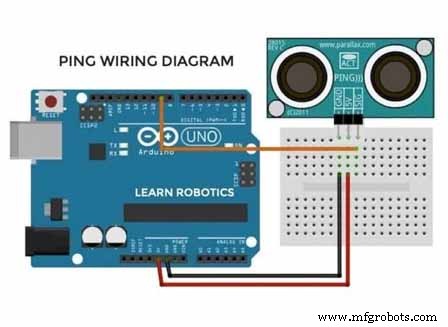

거리 측정, 물체 인식, 장애물 회피 등 로봇 암의 '눈과 귀' 역할을 합니다. 고정밀 센서는 목표물을 정밀하게 식별하고 작업 경로를 실시간 보정합니다.

고도화된 로봇 암 제작에는 치밀한 설계와 공정이 필요합니다. 주요 단계를 정리했습니다.

로봇의 두뇌가 될 제어 프로그램을 먼저 작성합니다. 프로그램의 정교함이 로봇 암의 최종 크기와 성능을 결정합니다.

프로그램과 모터를 연동해 명령 응답 여부를 검증합니다. 이 단계에서 '두뇌'와 '심장'이 완성됩니다.

로봇 암의 기초가 되는 베이스를 제작합니다. 바닥이나 작업대에 고정되며, 암이 뻗었을 때 전도되지 않도록 충분한 무게와 강성을 확보해야 합니다.

암의 가동 부위를 조립하며 전체 도달 거리(Reach)와 최대 회전 각도가 결정됩니다. 베이스 크기에 따라 2~10축 구성되며, 6축이 가장 범용적입니다.

용접, 절단, 리프팅 등 세밀 작업을 수행할 그리퍼(엔드 이펙터)를 암 끝단에 결합해 '손'을 완성합니다.

모든 부품을 전기 배선으로 연결해 전력을 공급합니다. 배선은 관절의 자유로운 움직임을 방해하지 않도록 배려해 설계·시공합니다.

로봇 암 제작은 다수 전문 인력의 협업이 필요한 고난도 작업이며, 비용 또한 상당합니다. 하지만 장기적 관점의 생산성, 품질, 안전성 향상을 고려하면 투자 가치는 충분합니다.
