플러시-헤드 vs 콘실드-헤드 패스너: 핵심 차이점 완벽 정리

맞춤 인클로저나 부품에서 셀프 클린칭 패스너(Self-clinching fasteners)는 설계자의 든든한 동반자입니다. 컴포넌트 장착 과제를 다양하게 해결하며, 콤팩트한 설계와 낮은 프로파일로 심미성도 뛰어납니다.

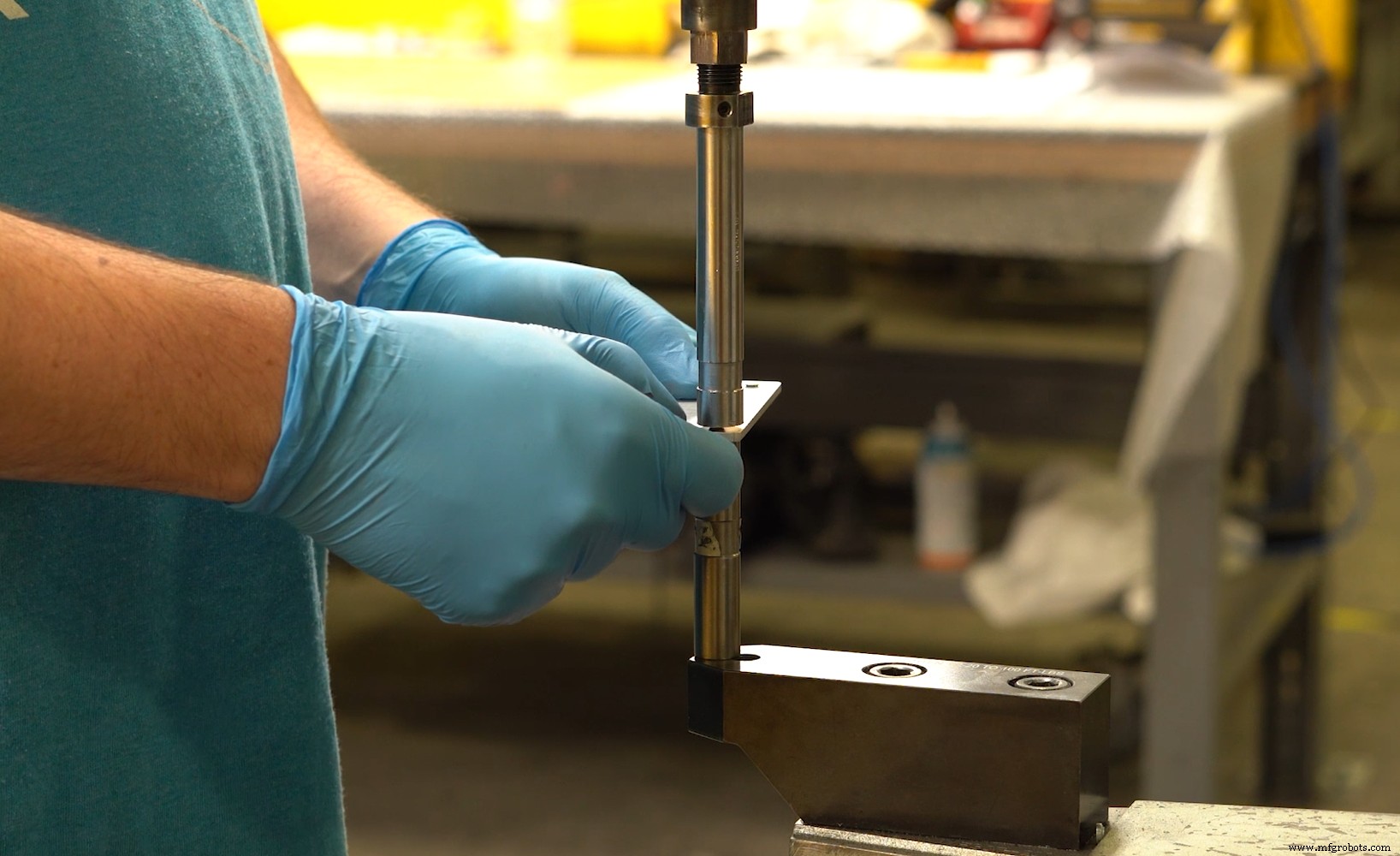

셀프 클린칭 패스너는 시트 메탈에 기계적으로 압입되는 나사산 너트, 스터드, 스탠드오프로 패널, 인클로저, 브래킷의 영구적인 일부가 됩니다. 가장 흔한 브랜드인 'PEM®' 브랜드 셀프 클린칭 패스너(PennEngineering & Manufacturing Corp. 상표)로 불리기도 합니다.

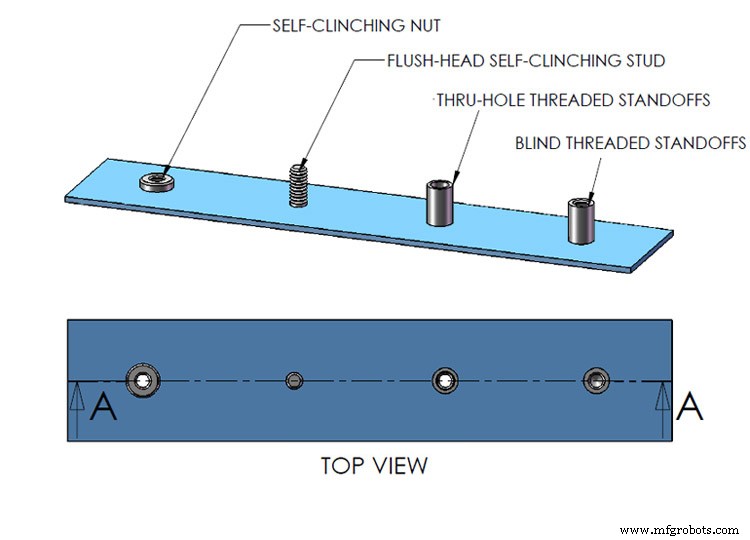

• 너트(Nuts): 볼트와 나사를 받아들여 컴포넌트를 견고히 고정.
• 스탠드오프(Stand-offs): 주로 회로 기판 장착용. 전류가 흐르는 시트 메탈과 접촉해 쇼트되는 것 방지, 과열 방지.
• 스터드(Studs): 인클로저 내부에 나사산 스크루를 제공해 커넥터나 기타 컴포넌트 장착용.

셀프 클린칭 패스너가 유용한 이유

셀프 클린칭 패스너는 부품이나 인클로저에 매우 단단히 장착되어 유용합니다. 실제로 많은 셀프 클린칭 너트의 경우 나사가 부러져도 너트가 소재 안에서 회전하지 않습니다. 한번 설치되면 인클로저의 영구적인 일부가 되므로 믿을 수 없을 만큼 안전합니다.

셀프 클린칭 스터드와 스탠드오프는 플러시 헤드(flush-head) 또는 콘실드 헤드(concealed-head) 타입이 있습니다. 본질적으로 둘 다 같은 기능을 수행합니다. 하지만 각 패스너 유형을 고유하게 만드는 몇 가지 핵심 결정적 특성이 있습니다.

이 글에서는 플러시 헤드와 콘실드 헤드 패스너의 개요와 각각이 최적으로 쓰이는 시나리오를 제공합니다.

플러시-헤드 패스너 (Flush-Head Fasteners)

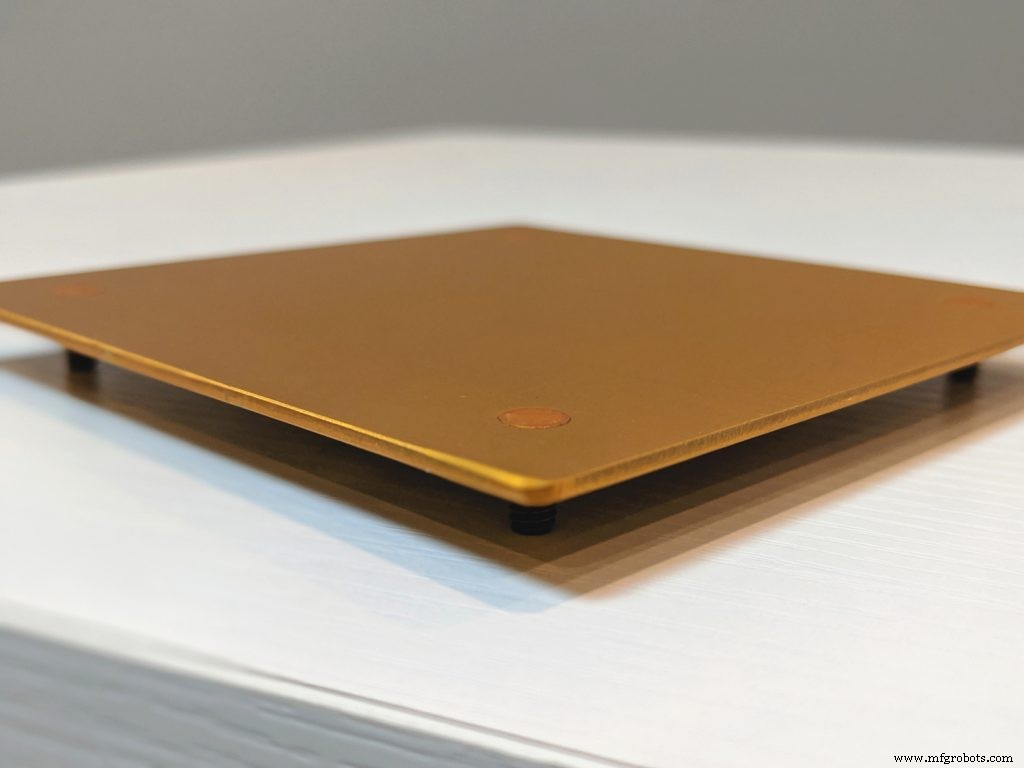

플러시 헤드 패스너는 시트 메탈 바깥쪽에서 홀을 통해 기계적으로 압입되어 바깥쪽 가장자리와 거의 플러시하게 위치합니다. 금속이 압입되면서 외부 가장자리 주변에 약간의 들여쓰기(들뜸)가 생겨 감지 가능합니다.

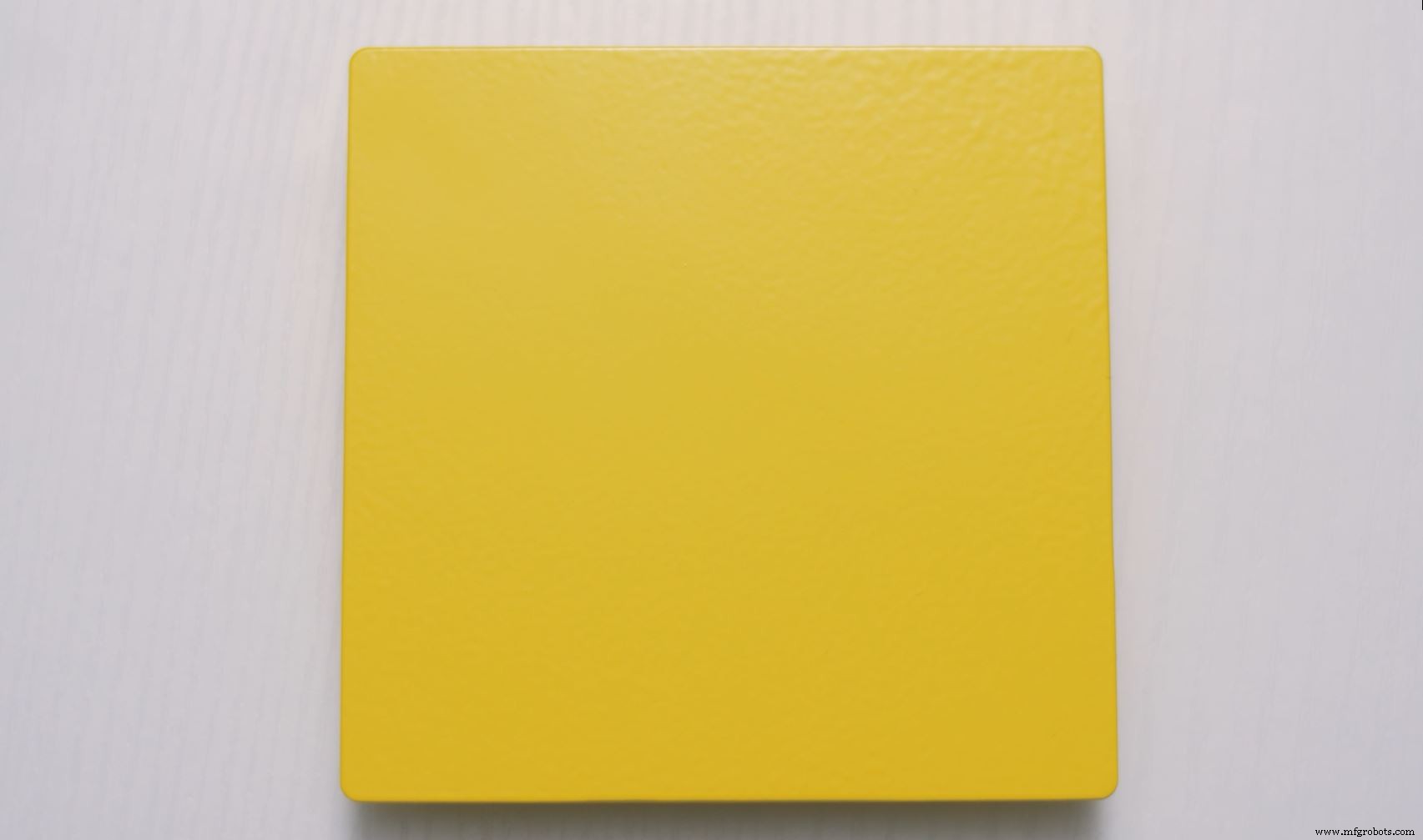

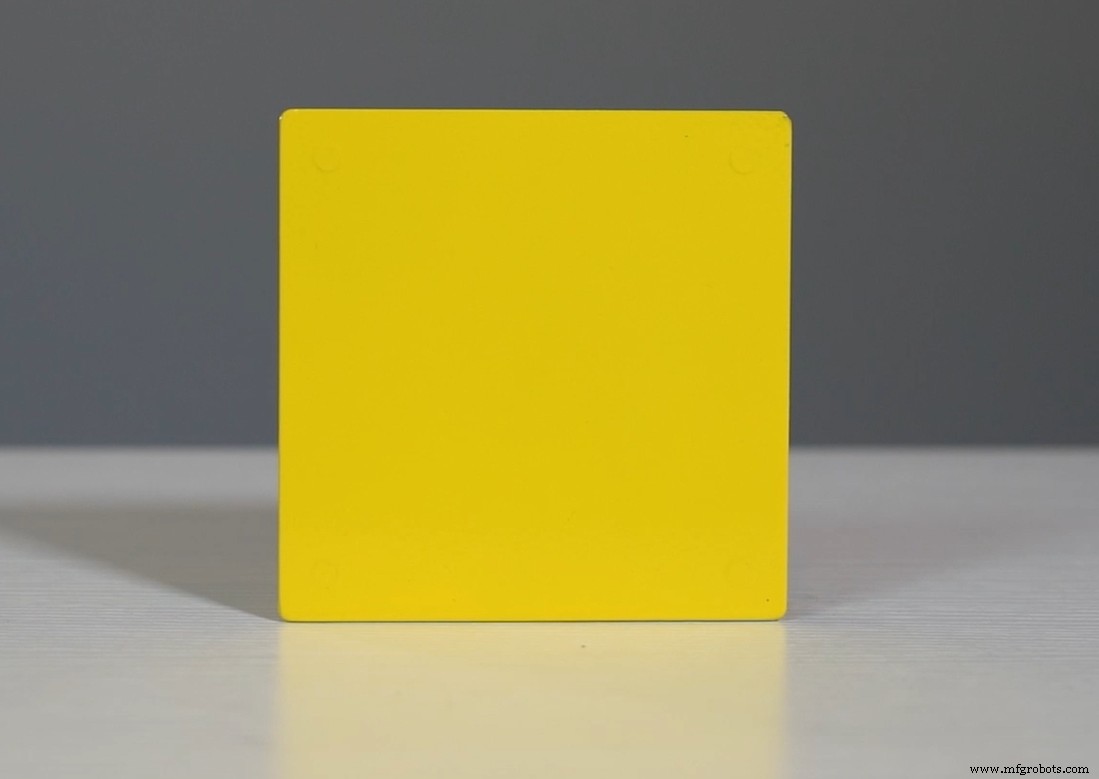

이 약간의 들여쓰기는 금속을 연마해 패스너가 모재와 더 플러시하게 앉게 하면 최소화할 수 있습니다. 텍스처 분체 도장을 적용하면 더욱 눈에 덜 띕니다. 두 방법 모두 사용하면 플러시 헤드 패스너는 최소한으로 눈에 띕니다. 하지만 촉감으로는 여전히 느껴질 수 있습니다.

콘실드-헤드 패스너 (Concealed-Head Fasteners)

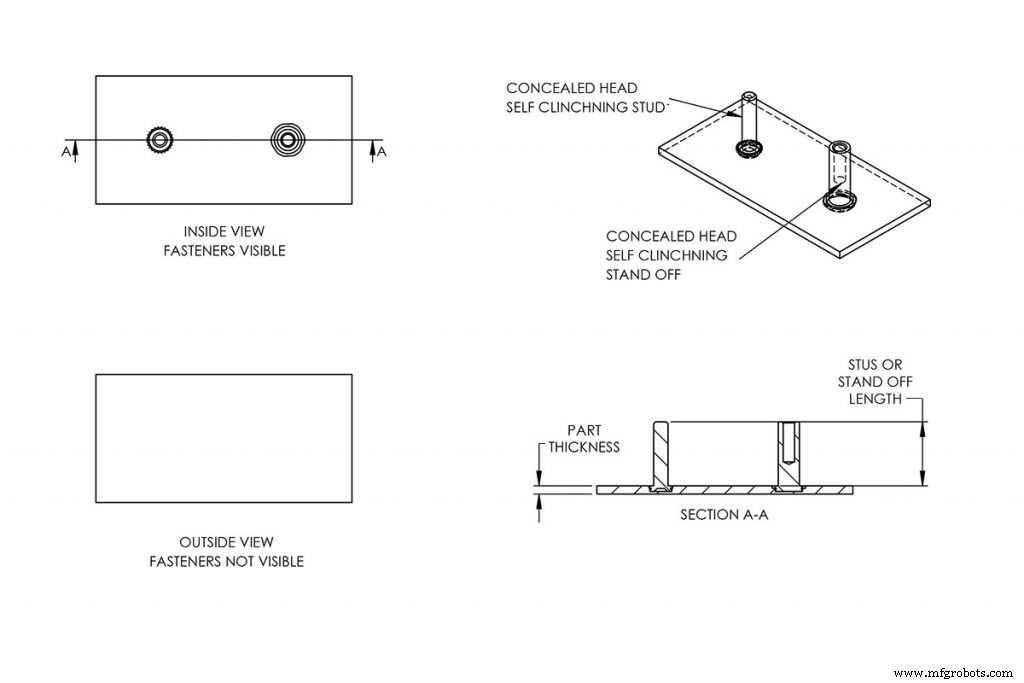

플러시 헤드처럼 패스너를 금속 밖으로 밀어내는 대신, 콘실드 헤드 패스너는 기계 가공된 블라인드 포켓(blind pocket)에 삽입되어 외부 가장자리와 접촉이 없습니다. 포켓은 CNC 밀이나 라우터로 생성합니다.

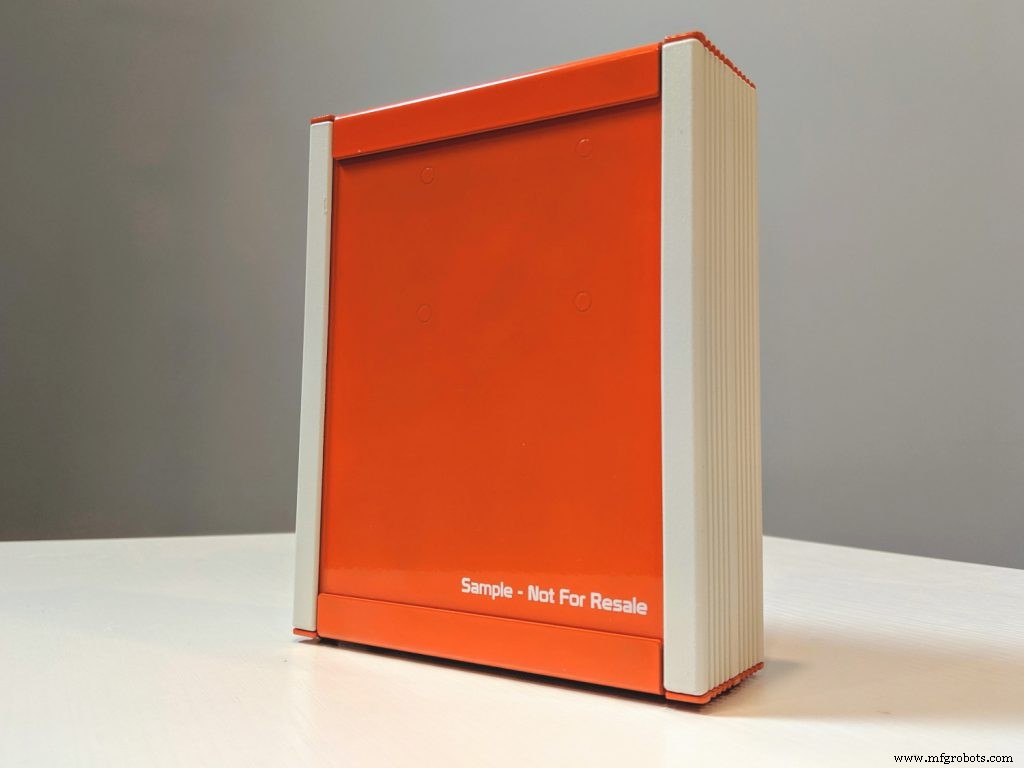

콘실드 헤드 패스너는 주로 심미적 이유로 사용됩니다. 하지만 패스너 삽입 홀이 금속을 부분적으로만 관통하므로 수밀성(watertightness)과 기밀성(airtightness) 요구사항 충족에도 이상적입니다. IP 등급 요건 충족에도 활용 가능.

설계에 콘실드 헤드 패스너 선택 시 주의할 점: 최소 시트 두께가 필요합니다. CNC 밀이나 라우터가 패스너가 앉을 포켓을 만들 만큼 금속 속으로 충분히 깊게 가공할 공간을 확보하기 위함입니다.

소재	게이지	두께
갈바닐(Galvanneal)	16 게이지	0.064" | 1.61 mm
냉간압연강(Cold Rolled Steel)	16 게이지	0.060" | 1.52 mm
알루미늄(Aluminum)	14 게이지	0.064" | 1.63 mm

(스테인리스 스틸은 위 목록에 없습니다. 현재 이 용도에 맞는 PEM® 브랜드 셀프 클린칭 패스너가 없어 스테인리스 스틸에 콘실드 헤드 패스너 설치는 불가능합니다.)

팁: 위 얇은 시트 메탈에서도 블라인드 포켓 가공은 가능하지만, 공칭 두께 공차로 인해 블라인드 포켓 반대쪽에 불룩함(bulge)이 생길 수 있습니다. 그래서 콘실드 헤드 패스너 사용 시 디자인상 최소 두께가 절대 필요하지 않다면 한 단계 두꺼운 소재 사용을 권장합니다.

핵심 차이점

콘실드 헤드와 플러시 헤드 패스너는 본질적으로 같은 기능을 하지만, 몇 가지 중요한 차이점이 있습니다:

• 설치 방식:

플러시 헤드는 금속 외부에서 관통 압입. 콘실드 헤드는 사용되는 쪽에서 포켓으로 압입.

• 프로파일(Profile)

설치 방식 차이로 프로파일이 다릅니다. 플러시 헤드 패스너는 외부에서 약간 눈에 띄나 연마와 분체 도장으로 최소화 가능. 콘실드 헤드 패스너는 눈에 띄는 프로파일이 없음. 이로 인해 심미성이 우선일 때 가장 흔히 사용됩니다.

• 수밀/기밀 성능:

플러시 헤드 패스너는 금속을 관통하므로 기밀/수밀 안 됨. 물, 전파, 공기에 대한 밀폐가 중요하다면 콘실드 헤드 패스너가 더 나은 옵션.

• 가격:

플러시 헤드 패스너가 콘실드 헤드보다 약간 저렴. 콘실드 헤드는 가공 포켓 때문에 설치 시간 더 소요. 둘 다 일반 패스너보다 약간 비싸지만, 일반적으로 패스너는 맞춤 인클로저나 부품에서 특별히 비싼 요소는 아님.

• 높이(Height):

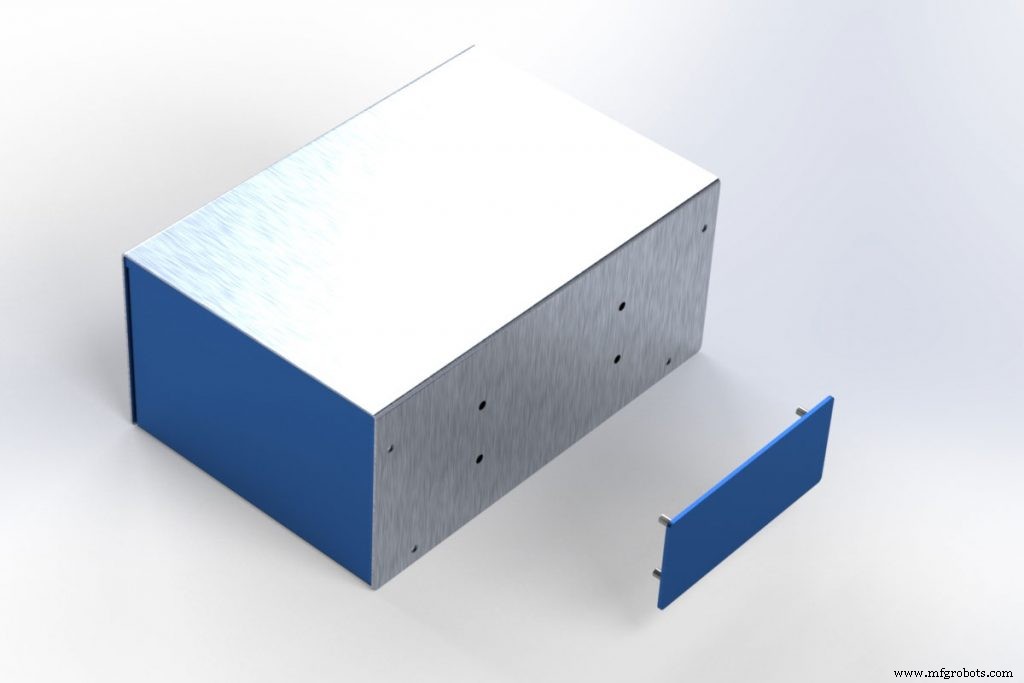

설치 후 높이 차이 존재. 콘실드 헤드 패스너는 패스너 설치면 내부에서 측정. 플러시 헤드 패스너는 금속을 관통해 밀려나온 인클로저 외부 표면에서 측정.

결론

어떤 패스너 유형이 설계에 가장 적합하든, 프로토케이스는 다양한 콘실드 헤드와 플러시 헤드 패스너를 보유해 인클로저, 부품, 패널을 최소 주문 수량 없이 2~3일 내 제작합니다.

프로토케이스 엔지니어링 & 설계 서비스 팀이 항상 도와드립니다. info@protocase.com 이메일 또는 1-866-849-3911로 연락 주세요.

즐거운 설계 되세요!
