배포 게시판 보호 장치가 포함된 집이나 건물을 위해 설계된 안전 시스템입니다. , 격리자 스위치 , 회로 차단기 및 퓨즈 연결된 라이브(위상) 중성선 및 접지 도체를 포함하여 하위 회로 및 최종 하위 회로에 케이블과 전선을 안전하게 연결합니다. 배전반은 '퓨즈'라고도 합니다. 보드 ", "패널 보드" 또는 "소비자 단위 ". 다음은 배전반의 종류입니다.
들어오는 단상 전기 공급(AC 저전압(LV)(미국의 경우 230V AC 또는 120V AC)을 먼저 받는 건물에 설치된 배전반 장치 강한> ) 2차 변압기에서 전주 및 에너지 계량기를 통해 또는 배전 회사의 전기 서비스 공급자 콘센트를 주 배전반이라고 합니다. .
주 배전반(MDB)은 퓨즈 보드 또는 소비자 장치라고도 합니다. 연결된 전기 제품에 안전한 범위의 전기를 공급하기 위해 주요 보호 및 절연 장치가 설치된 곳입니다.
관련 배선 자습서:
건물이나 주택의 선택된 영역(예:다층 건물의 바닥) 내에서 전기 배선 및 회로를 분배하는 데 사용되는 배전반. 보조 배전반은 부하 요구 사항에 따라 정격이 다른 전선과 케이블을 통해 주 배전반에서 연결 및 공급됩니다.
최종 및 하위 최종 회로에 전기를 공급하는 배전반을 최종 배전반이라고 합니다. . SDB(Sub Distribution Board)를 통해 직접 연결된 FDB(Final Distribution Board)와 최종 스위치는 연결된 전기기기 및 조명, 에어컨, 팬 등의 가전제품을 제어하는 데 사용됩니다.
주 배전반 또는 퓨즈 보드(소비자 장치)는 일반적으로 전기 배선 케이블 및 전선을 통해 연결된 서로 다른 기기 및 장치에 대한 전기 공급을 제어하고 분배하기 위해 다음 세 가지 주요 장치를 포함합니다.

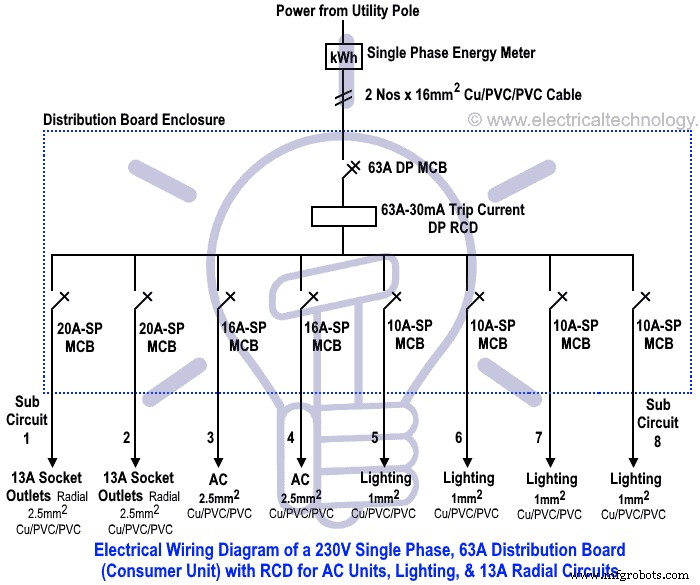

위에서 언급한 전기 배선 액세서리 및 보호 장치는 집 주변의 전기 공급(연결된 전기 제품에 안전하게)을 제어하고 분배하는 데 사용됩니다. 다음 그림은 RCD가 있는 분전반의 단상 가정용 전기 공급 및 배선을 보여줍니다.
관련 전기 배선 가이드:3상 kWh 에너지 미터를 배선하는 방법은 무엇입니까?

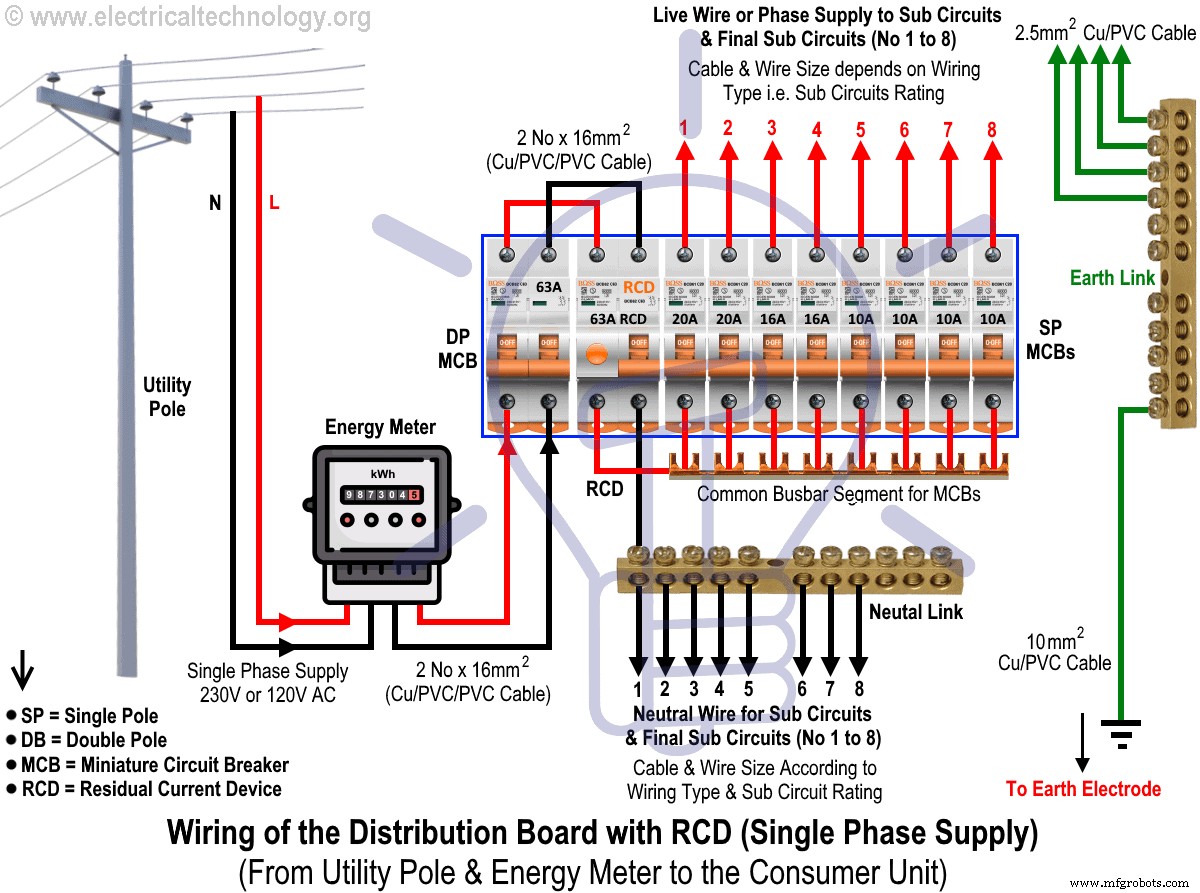

이 단상 가정용 전원 배선 다이어그램에서 주 전원(단상 라이브(빨간색 와이어) 및 중성선(검은색 와이어)은 변압기(3상 4 (스타) 시스템)을 단상 에너지 미터에 연결합니다(단상 공급은 미국에서 230V AC 및 120V AC입니다. ). 에너지 미터의 이 두 라인(Line 및 Neutral)은 Double Pole MCB 아이솔레이터 스위치에 연결됩니다. 라이브 와이어는 RCD에 연결된 다음 단극 MCB의 공통 버스바 세그먼트에 연결됩니다. MCBS(SP)의 출력 라인은 최종 회로와 하위 최종 회로 및 팬, 조명, 스위치 등과 같은 전기 장치에 연결됩니다.
중립은 에너지 미터, MCB(DP), RCD를 통해 연결한 다음 중립 링크에 연결됩니다. 모든 하위 회로, 하위 회로는 Neutral Link에 연결할 수 있습니다. 모든 전기 기기 및 가전 제품은 안전을 위해 접지 링크에 연결해야 하며, 적절한 접지 및 접지를 위해 접지 전극과 접지판에 직접 연결되어야 합니다.
다음의 가정용 단상 전기 배선에서는 63A MCB(DP), 63A RCD(DP)를 사용하고 필요에 따라 20A, 16A, 10A 등과 같은 MCB(SP)의 경우 다른 정격을 사용했습니다.
각 섹션에 대한 자세한 내용은 그림 아래에 나와 있습니다.
확대하려면 이미지를 클릭하세요.
배선 색상 코드:
빨간색 을 사용했습니다. 라이브용 또는 단계 , 검은색 중립 및 녹색 어스 와이어용. 특정 지역 코드(예:IEC – International Electrotechnical Commission)를 사용할 수 있습니다. (영국, EU 등) 또는 NEC(National Electrical Code) [미국 및 캐나다] 어디,
NEC:
단상 120V AC:
검정 =단계 또는 줄 , 흰색 =중립 및 녹색 /노란색 =접지 지휘자
3상 208 AC:
검정 =1단계 또는 1행 , 빨간색 =라인 2, 파란색=라인 3, 흰색/회색 =중간 및 녹색 /노란색 =접지 지휘자
IEC:
단상 230V AC:
갈색 =단계 또는 줄 , 파란색 =중립 및 녹색 =접지 지휘자
3상 208 AC:
회색 =1단계 또는 1행 , 검은색 =라인 2, 갈색=라인 3, 파란색 =중립 및 녹색 =접지 지휘자

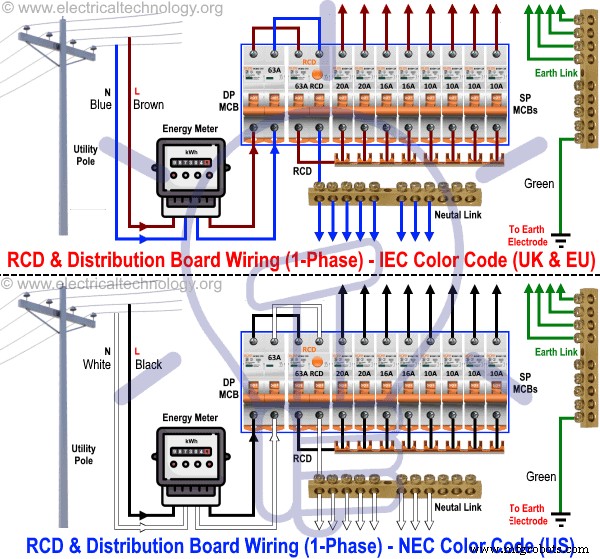

아래는 NEC 및 IEC 전기 배선 색상 코드 모두에서 RCD가 있는 단상 배전반의 주어진 배선 다이어그램입니다. 위의 그림 1에서 언급한 것과 동일한 설명 및 세부 사항을 사용할 수 있습니다.
건물의 전력 공급을 제어하는 데 사용되는 주요 작동 스위치입니다. 메인 스위치는 합선, 감전, 화재와 같은 비상 사태가 발생한 경우 또는 메인 보드, 하위 회로 또는 최종 하위 회로에서 문제 해결 및 유지 보수 목적으로. 시스템에 더 많은 공급 장치(예:저장 히터 등)가 설치된 경우 다중 또는 별도의 주 스위치 보드 또는 퓨즈 보드를 사용할 수 있습니다.
A(RCD ) 잔류 장치 , 또는 (RCCB ) 잔류 차단기 , 전류가 통전된 도체(L)와 복귀 중성선(N) 사이에 균형이 맞지 않음을 감지할 때마다 회로를 차단하거나 트립하는 전기 배선 장치 또는 스위치입니다. 그런 다음 자동으로 안전 모드에서 작동하여 연결된 회로의 전기 흐름을 즉시 차단하여 감전 위험을 방지합니다.
회로 차단기는 회로를 만들고 차단하는 퓨즈와 같은 장치입니다. . 즉, 회로 차단기는 정상 및 비정상 상태에서 각각 전원을 켜고 끄는 장치입니다. . 주 배전반 또는 퓨즈박스에 있는 자동 보호 장치로서 고장을 감지하면 회로를 차단합니다. 회로 차단기는 단극일 수 있습니다. (SP ), DP-더블 극(DP ) 및 삼극점 (TP ). 퓨즈와 차단기의 크기는 사용하는 것과 비슷하지만, 차단기는 자동동작으로 퓨즈에 비해 한번 트립되면 다시 리셋할 수 있어 사용하기에 더 안전합니다.
아래에 제공된 관련 전기 배선 설치 자습서를 확인할 수도 있습니다.
