포고 핀: 제조 공정과 전자 산업의 새로운 트렌드

기본 전자 부품인 포고 핀은 통신 산업의 발전과 함께 시계와 휴대폰에 널리 사용되어 왔습니다.

제품에 포고 핀을 적용할 계획이라면, 그 제조 방식과 공정에서 특별히 주의해야 할 사항을 아는 것이 중요합니다.

더 이상 찾아볼 필요 없습니다. 이 글이 유용한 팁을 제공해 드립니다.

1. 포고 핀이란?

포고 핀은 전자 기기에서 인쇄 회로 기판 간의 연결을 설정하는 데 사용되는 장치입니다.

포고 핀은 보통 조밀한 배열로 배치되어 두 회로 기판의 수많은 개별 노드를 연결합니다.

용도에 따라 플랫 바텀 타입, 플러그인 타입, 와이어 본딩 타입, 벤트 더블 헤드 타입, 스레드 타입 등 다양한 포고 핀 제품이 시장에 나와 있습니다.

2. 충족해야 할 제품 요구사항

최고 성능이 요구되는 애플리케이션에서는 포고 핀이 수많은 결합/분리 사이클에서 높은 신뢰성을 보장할 뿐 아니라, 전기 신호의 고충실도 전송도 가능하도록 매우 정밀하게 설계되어야 합니다.

핀 자체는 단단해야 하면서도 신뢰성 있는 접점을 위해 도금 처리가 필요합니다.

3. 필수 구조

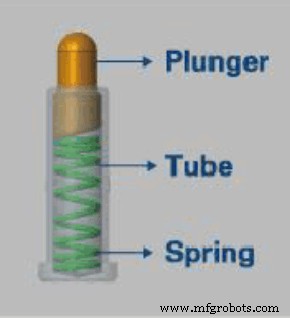

플런저 + 스프링 + 튜브 = 핀

포고 핀은 예리한 스프링 장착 핀을 내장한 가느다란 원통형 리셉터클 형태를 띱니다.

두 전자 회로 사이에 눌려지면, 포고 핀 양끝의 예리한 끝점이 두 회로와 안정적으로 접촉하여 이들을 연결합니다.

플런저 하단은 보통 베벨 구조로 되어 있어, 작동 중 플런저가 튜브 내벽과 접촉을 유지하도록 합니다. 이로써 전류가 플런저와 튜브를 통해 흐르게 하여 포고 핀의 안정성과 낮은 임피던스를 보장합니다.

4. 필수 소재

포고 핀의 핵심은 단연 핀입니다.

높은 접점 강도, 낮은 접촉 저항, 수천 번의 착탈에도 성능 유지를 위해 특수 인장 어닐링 특성을 가진 베릴륨 구리 소재가 필요합니다.

베릴륨 구리의 두께와 형상이 핀의 긴 수명과 장기 성능을 보장합니다. 대부분의 경우 신뢰성 있는 접점을 위해 핀에 금 도금을 합니다.

전해 금도금은 접촉 저항을 낮추고 전기 전도성을 우수하게 유지합니다. 결과적으로 포고 핀 제품은 내식성과 내마모성이 뛰어나 용접이 용이합니다.

5. 미래 발전 트렌드

실제 기술 제품 제조 공정에서 포고 핀의 크기와 품질에 대한 요구사항은 다양화되고 있습니다. 다양한 핀으로 구성된 커넥터들은 확실한 발전 잠재력을 가지고 있습니다.

5.1 나노급 인터커넥터

아날로그 회로가 디지털 회로로 대체되고, 전자 기기가 유선에서 무선 연결로, 전체 기기 설계가 데스크톱에서 휴대용으로 전환됨에 따라 나노급 인터커넥터가 필요해졌습니다.

나노 포고 핀 커넥터는 군사 및 항공우주 분야(무인 우주선, 통신 위성, 우주왕복선 내비게이션 등)에서 광범위하게 적용되고 있습니다.

또한 의료 및 석유 산업(자기공명 코일, 디지털 청진기)뿐 아니라 휴대용 및 원격 제어 제품에서도 검증되었습니다.

5.2 파이버 스프링 핀 커넥터

휴대폰의 초박형화 수요가 갈수록 절실해지면서 내부 파이버 스프링 핀 커넥터의 초저높이화 요구가 급증하고 있습니다. 특히 웨어러블 기기, 아동용 스마트 밴드, 스마트워치, 웨어러블 폰, 블루투스 헤드셋, 데이터/충전 케이블 분야에서 두드러집니다.

낮은 프로파일, 좁은 피치, 다극화, 고신뢰성 달성을 위해 많은 제조사가 아날로그 기술을 활용한 심도 있는 연구개발을 진행 중입니다.

이상으로 포고 핀에 대한 소개를 마칩니다. 더 알고 싶은 내용이 있으시면 댓글로 남겨 주세요. 곧 연락드리겠습니다.
