질소 도핑 탄소점의 광발광 후처리 전략: 용매, 환원, 금속 유도 향상

배경

탄소점(CD)은 친환경적이고 생체적합한 나노스케일 방출체로, 구연산, 과일 추출물, 음식물 쓰레기 등 저렴한 전구체로부터 다양한 합성 경로와 튜닝 가능한 광발광을 제공합니다[1-4]. 기존 양자점(InP, ZnSe, ZnInS, CuInS 등)과 달리 CD는 중금속이 없고 제조가 간편하며 바이오이미징, LED 디스플레이, 형광 센싱, 광검출 등 응용 전망이 넓습니다[5-10]. 이러한 장점에도 불구하고 CD 방출은 역사적으로 청색 영역에 국한되었습니다. 더 긴 파장 방출 보고는 주로 여기 의존적 스펙트럼 이동에 의존하며 진정한 튜닝 가능성은 아니고, 이동된 밴드 강도도 일반적으로 약해 실용적 사용이 제한적입니다[11,12]. CD PL의 기원은 코어 본질적 방출인지 표면 결함 상태인지 논쟁 중입니다[13,14]. 이 지식 격차 해소를 위해 코어 무결성을 보존하면서 표면 화학을 조절하는 제어된 후처리가 필요합니다. 표면 상태는 나노소재의 광학적, 전자적, 촉매적 특성에 심대한 영향을 미칩니다[15-17]. 예를 들어 표면 패시베이션은 페로브스카이트 광전자 소자를 향상시키고, 산-염기 특성은 CeO₂ 촉매를 개선합니다[18,19]. 표면 작용기와 용매 분자 간 수소 결합에 의한 용매 의존적 PL은 질소 풍부 CD에서 청색-녹색 이동을 보였습니다[20,21]. 금속 이온 첨가도 응집 유도 방출 향상(AIEE)을 유도할 수 있으며, Fe³⁺ 유발 CD 응집에서 입증되었습니다[22]. 본 연구에서는 단일 단계 수열법으로 황색 발광 NCD를 합성하고 세 가지 후처리(용매 교환, NaBH₄ 환원, Ag⁺ 첨가)를 적용해 표면 상태의 PL 조절 역할을 체계적으로 조사했습니다.

연구 방법

시약

o-페닐렌디아민(OPD, 99.9%), 분석급 용매(물, 에틸렌 글리콜, 에탄올, DMSO, 아세톤, 톨루엔), 금속 염화물/질산염, HEPES를 상업적 공급원에서 구입해 추가 정제 없이 사용했습니다. 모든 수용액에는 Milli-Q 물을 사용했습니다.

NCD 합성

0.05 g OPD를 10 mL Milli-Q 물에 활발히 교반해 투명해질 때까지 녹였습니다. 용액을 25 mL 테플론 라이닝 오토클레이브에 옮겨 180°C에서 6시간 가열했습니다. 냉각 후 9,000 rpm으로 원심분리해 고형물을 제거하고 상등액을 24시간 동결건조해 연한 황색 분말을 얻었습니다.

후처리 프로토콜

용매 의존성 연구를 위해 0.01 g 건조 NCD를 각 용매(물, EG, 에탄올, DMSO, 아세톤, 톨루엔) 10 mL에 분산시켰습니다. NaBH₄ 용액(10 mL, 0-0.04 g mL⁻¹)을 0.01 g NCD에 첨가해 환원 효과를 조사했습니다. 금속 이온 적정은 10 mM HEPES 완충액(pH 7.2)에 분산된 10 mL 0.01 g NCD에 Ag⁺, Cd²⁺, Cs⁺, Cu²⁺, Fe³⁺, In³⁺, Mg²⁺, Mn²⁺, Pb²⁺, Zn²⁺ 각각 50 µM을 첨가했습니다. AIEE 연구를 위해 Ag⁺ 농도를 0-300 µM 범위에서 변화시켰습니다.

특성 분석

NCD 형태와 크기는 HRTEM(JEOL JEM-2s100F)으로 관찰했습니다. 구조 분석은 XRD(Bruker D8 Advance)와 XPS(Thermo ESCALAB 250XI)로 수행했습니다. FT-IR 스펙트럼은 Nicolet 6700으로 기록했습니다. UV-vis 흡수와 정상 상태 PL은 상하이 렝구앙 759S 분광광도계와 F97XP 형광 분광계로 측정했습니다. 시분해 PL 수명은 Edinburgh Instruments FLS 920으로 얻었습니다. 제타 전위는 Malvern Zetasizer로 측정했습니다.

결과 및 논의

구조적 특성 분석

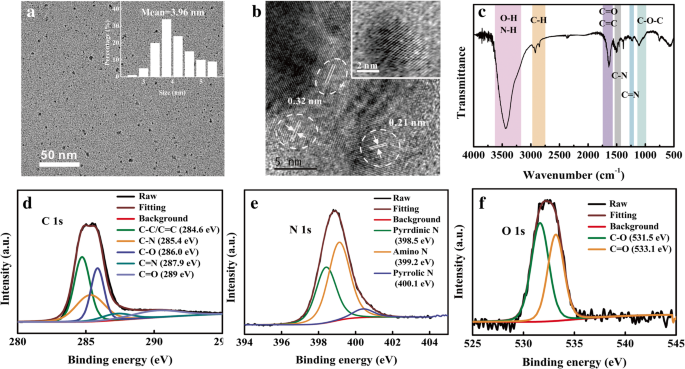

HRTEM 이미지(그림 1)에서 3-6 nm 직경(평균 3.96 nm)의 단분산 NCD를 확인했습니다. 0.21 nm와 0.32 nm 격자 무늬는 각각 흑연 탄소의 (100)과 (002) 면에 해당합니다. XRD는 20° 2θ 근처 넓은 피크를 보여 작은 결정성 코어와 무질서한 표면을 나타냅니다.

FT-IR 분석에서 풍부한 표면 기를 확인했습니다: O-H/N-H(3100-3600 cm⁻¹), C=O/C=C(1570-1750 cm⁻¹), C-N/C=N(1411/1239 cm⁻¹), C-O-C(990-1170 cm⁻¹). XPS는 C, N, O 존재를 확인했습니다(73.8%, 22.6%, 3.6%). 고분해능 C 1s 피크는 sp² C-C/C=C, C-N, C-O, C=N, C=O에 대응; N 1s 피크는 피리딘, 아미노, 피롤 질소; O 1s 피크는 C-O와 C=O 결합에 대응합니다.

용매 의존적 광발광

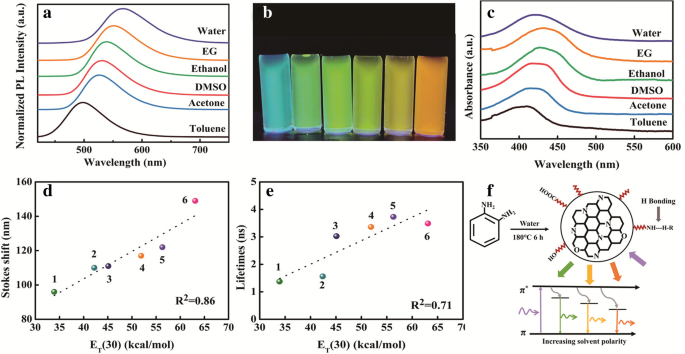

여섯 용매(물, EG, 에탄올, DMSO, 아세톤, 톨루엔)에서 365 nm 여기 시 방출 스펙트럼이 500-569 nm로 적색 이동하며 강도 변화도 용매에 따라 달랐습니다(그림 2a-b). UV-vis 흡수도 이 경향을 반영해 용매 극성 증가에 따라 장파장 이동(물은 용해도 제한으로 예외)을 보였습니다. PL 수명과 스토크스 이동은 E_T(30) 극성 지수와 선형적으로 증가해 용매와 표면 작용기 간 수소 결합이 강할수록 PL이 향상됨을 나타냅니다(그림 2d-e). 관찰된 튜닝 가능성은 표면 상태의 방출 전이 기여를 용매가 매개해 조절하는 데 기인합니다.

NaBH₄ 환원

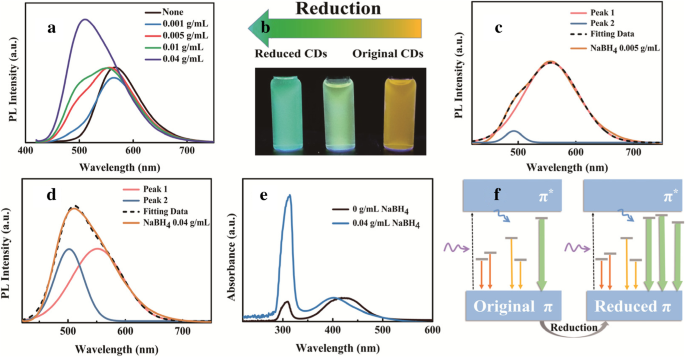

NaBH₄ 처리(0-0.04 g mL⁻¹)로 PL이 현저히 밝아지고 방출이 567 nm에서 510 nm로 청색 이동했습니다(그림 3a). 디콘볼루션 결과 두 가우시안 성분(피크 1 ~565 nm, 피크 2 ~496 nm); NaBH₄ 농도 증가 시 피크 2 강도만 증가하고 피크 1은 안정적이었습니다(그림 3c-d). XPS에서 산소 함량 증가와 질소 함량 감소로 C=O가 C-O 결합으로 환원됨을 확인했습니다. UV-vis 흡수에서 320 nm 밴드(n-π*) 강도 증가로 고유 C-O-C 방출로의 전환을 뒷받침합니다. PL 수명은 3.48 ns에서 2.2 ns로 단축돼 비복사 경로 감소를 확인했습니다.

금속 증강 광발광

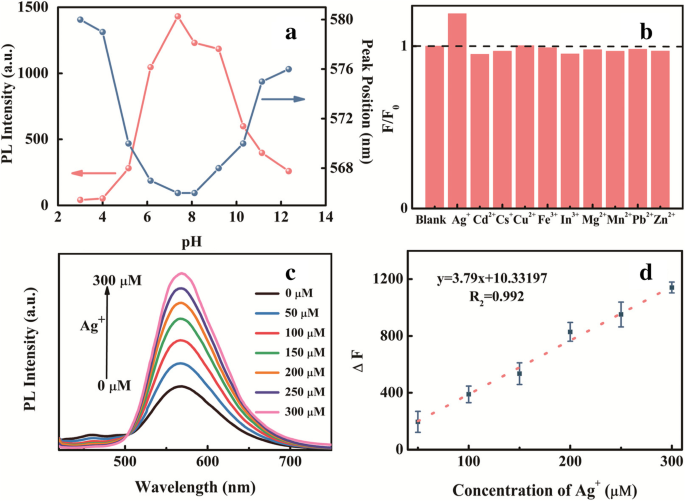

시험한 금속 이온 중 Ag⁺만이 방출 피크 이동 없이 PL 강도를 유일하게 증폭시켰습니다(그림 4c). ΔF와 Ag⁺ 농도(0-300 µM) 간 선형 관계(R²=0.992) 존재(그림 4d). 시분해 PL에서 미묘한 수명 변화로 복합체 형성 시사. 제타 전위가 -34.0 mV(중성)에서 Ag⁺ 첨가 후 -27.8 mV로 이동해 정전기적 반발 감소로 응집 유도 방출 향상(AIEE) 촉진. 응집 관찰(그림 S9)로 Ag⁺ 유도 클러스터링이 표면 결함을 패시베이션해 더 밝은 형광 생성 확인.

결론

간단한 수열법으로 황색 발광 NCD를 성공적으로 합성하고 세 가지 후처리(용매 교환, NaBH₄ 환원, Ag⁺ 첨가)로 PL을 정밀하게 조절할 수 있음을 입증했습니다. 용매 매개 수소 결합이 PL을 이동시키고 증폭시킵니다. 화학적 환원은 C=O를 C-O로 변환해 고유(n-π*) 방출을 향상시킵니다. Ag⁺는 AIEE를 유발해 형광을 증강시킵니다. 이 결과들은 표면 작용기가 NCD 광물리학을 지배하는 중심적 역할을 검증하며, 첨단 발광 프로브와 조명 소자 설계 위한 실용적 전략을 제시합니다.

약어

AIEE:

응집 유도 방출 향상

CDs:

탄소점

DMSO:

디메틸 설폭사이드

EG:

에틸렌 글리콜

FT-IR:

푸리에 변환 적외선 분광법

HB:

수소 결합

HEPES:

4-(2-하이드록시에틸)피페라진-1-에탄설폰산

HRTEM:

고분해능 투과전자현미경

NCDs:

질소 도핑 탄소점

OPD:

o-페닐렌디아민

PL:

광발광

QDs:

양자점

rpm:

분당 회전수

UV-vis:

자외선-가시광선

XPS:

X선 광전자 분광법

XRD:

X선 회절
