표준-공차 차트 변환 시 리스크 완화하기

변환의 놀라운 복잡성

소형 부품 소싱의 기초 중 하나는 서로 다른 측정 단위 간 변환 능력 — 예를 들어 밀리미터와 인치 사이 공차 수치 변환으로 공차 미터법 차트 만들기입니다.

생각만큼 단순하지 않은 작업입니다. 사실 미터법과 표준 측정 시스템 간 오가는 리스크는 전설적이며, 종종 재앙적 결과를 낳습니다.

1983년 에어캐나다 보잉 767이 몬트리올에서 에드먼턴으로 가던 중 비행 1시간 만에 연료가 다 떨어져 (말 그대로) 활공해 비상 착륙했습니다. 기적적으로 두 승객만 경미한 부상 — 그마저도 항공기 대피 중이었습니다.

왜 일어났을까요?

이륙 전 항공기 연료량 표시 시스템이 고장 나자 승무원과 지상 요원이 수동으로 필요 연료량을 계산했습니다. 8,703kg 연료가 필요하다고 계산하고, 급유사 문서에 따른 연료 밀도 1.77로 나누어 킬로그램을 4,916L로 변환했습니다. 그만큼 연료를 주입했습니다.

문제는 767 항공기가 연료를 kg/L로 측정하지만, 급유 가이드 밀도 수치는 lb/L을 사용했다는 겁니다. 결과적으로 항공기엔 필요 연료의 절반도 안 실렸습니다.

다른 예도 많습니다:

1999년 NASA는 우주선 엔지니어들이 표준에서 미터법으로 변환하지 못해 1억 2,500만 달러 화성 기후 궤도선(MCO), 최초 행성간 기상 위성을 잃었습니다. 파운드-초가 미터법 힘 단위(뉴턴-초)로 착각돼 궤도 진입 실패 후 화성 충돌.
2003년 도쿄 디즈니랜드 스페이스 마운틴 롤러코스터가 설계 요건보다 작은 액슬로 인해 베어링과 액슬 간 간격이 1.0mm 이상(대신 0.2mm) 벌어져 탈선. 사양이 1995년 미터법으로 변환됐지만 2002년 이전 표준 단위 사양으로 새 액슬 주문 — 44.14mm로 필요 45mm 대신 나옴.
보잉의 표준 단위 사용이 일부 정밀 작업 해외 하도급을 방해해 보잉 787 드림라이너 제조 지연을 더했을 수 있음. 원래 2008년 5월 예정이었으나 2011년 10월까지 상업 서비스 진입 못 함.

그림이 보이시죠. 다른 단위 사용, 휴먼 에러, 부정확한 미터법-표준 변환(그 반대도)은 품질과 성능뿐만 아니라 안전에도 심각한 함의를 가질 수 있습니다.

주목할 점은 오늘날 기술이 더 신뢰할 수 있는 변환 도구를 제공하고 휴먼 에러 위험을 줄여준다는 겁니다. 기계 컴퓨터 수치 제어(CNC)는 기계 제어 내 모든 값에 대해 변환을 내부 계산하게 합니다.

작업장 직원은 즉석 변환용 다양한 핸드헬드 디지털 마이크로미터를 갖출 수 있습니다. 예를 들어 최신 디지털 마이크로미터 디스플레이는 버튼 하나로 미터법 단위와 인치 간 토글이 가능합니다.

하지만 표준-미터법 변환(그 반대도)은 단순하지 않으며, 측정 시스템 전환 시 여전히 고려할 게 있습니다.

대부분 기계는 주 용도에 가장 적합한 단위로 교정됩니다. 예를 들어 목공용 부품을 만드는 공구는 표준 인치와 분수로 교정될 수 있습니다.

분수는 줄자 눈금에 잘 맞지만 기계에 입력할 때 전치하기 쉽지 않습니다. 게다가 목공에 쓰이는 측정은 의료기기용 측정보다 10~100배 큽니다.

또한 국내외 여러 하도급업체 부품을 쓸 수 있는데, 미터법이 보편적인 나라들도 있습니다. 그 부품들이 미터법 기반이 아닌 다른 시스템과 연결되고 상호작용해야 할 수 있습니다.

즉 표준과 미터법 간 수동 계산 변환 시 부품 공차도 고려해야 합니다. 미터법 시스템에서 측정된 공차 범위 상한에서 만든 부품이 표준 시스템에서 측정된 공차 범위 하한의 다른 부품과 맞지 않을 수 있기 때문입니다.

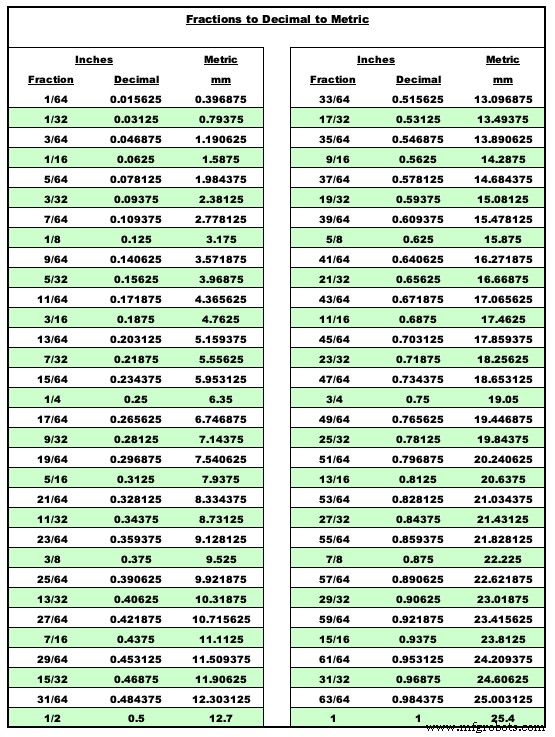

예를 들어, 여기에 포함된 공차 미터법 차트는 Metal Cutting에서 고객들이 요청하는 일반적인 공차 범위에 대한 인치-밀리미터(그 반대도) 변환을 보여줍니다.

하지만 우리는 또한 상한 및 하한 스펙 리미트를 고려합니다 — 변환하고 반올림했을 때 변환된 측정 단위가 상한 또는 하한 밖이 아니도록 필요시 공차 조정. 예시:

원래 단위에서 상한/하한 스펙 리미트는 22mm, 18mm — 변환된 상한이 그 범위 밖임을 알 수 있습니다. 그래서 부품이 원래 스펙 리미트 밖에 나가지 않게 하려면 변환된 공차를 0.79" +0.07"/-0.08"로 조정할 수 있습니다.

표준-공차 차트 변환 시 리스크 완화하기

반올림도 에러와 허용 공차 범위 밖 변환을 초래할 수 있습니다. 따라서 변환을 몇 소수점 자리까지 확장할지 신중해야 합니다.

예를 들어 1.0mm가 0.04인치로 변환된다고 할 수 있지만, 그 계산은 0.0393700787을 둘째 자리만 반올림한 겁니다. 최소 3~4번째 소수점 자리 공차가 필요한 세상에서 0.04인치가 충분히 정확한가요?

우리가 의존하는 변환 도구조차 반올림을 가져옵니다. 대부분 CNC 기계는 한 단위로 교정되고 변환 — 반올림 — 해 다른 단위로 만듭니다. 미터법으로 설계된 최신 디지털 마이크로미터는 미터법 단위로 작동하고 판독 치수를 계산합니다.

하지만 사용자가 미터법에서 표준으로 단순 버튼 토글하면 완전히 새로운 계산을 얻는 게 아닙니다. 오히려 판독값에 제공된 소수점 자리를 위한 반올림 인자나 에러를 포함한 표준 변환을 얻습니다. 이 잠재적 부정확성은 드물게 고려되지만 가끔 심각하게 중요할 수 있습니다.

또한 반올림 효과는 여러 상호작용 부품 간뿐만 아니라 치수와 공차 전반에 걸쳐 복합됩니다. 다행히 이런 변이는 체계적 반올림과 필요시 공칭값 및 상하한 스펙 리미트 조정으로 극복할 수 있어 모든 치수가 허용 공차 내(또는 더 엄격하게)에 들도록 할 수 있습니다.

분명히 표준-미터법 측정 변환은 항공우주 응용부터 의료기기, 자동차 용접 기계까지 모든 것에 중요한 함의가 있습니다. 대부분 상황에서는 부적합이 인생을 바꿀 여파가 없을 수 있지만, 다른 경우 부품 고장이 치명적일 수 있습니다.

좋은 소식은, 서로 다른 측정 시스템 간 변환 — 그리고 다양한 부품의 공차와 맞물림이 어떻게 영향을 받을지 — 에 시간과 주의를 기울이면 귀사와 공급업체가 품질, 안전, 비용 통제를 유지하도록 도울 수 있습니다.

(공차가 어떻게 누적되는지 관련 블로그에서 자세히 알아보세요.)
